Установка вентилятора в официальном корпусе Raspberry Pi 4

Raspberry Pi 4 значительно мощнее предшественников и при этом имеет тот же компактный форм-фактор. С повышенной производительностью растёт и энергопотребление — как следствие, без активного охлаждения Pi 4 склонен к термальному троттлингу даже при умеренной нагрузке. Если вы используете официальный корпус, самый простой и эстетичный способ решить проблему — аккуратно сделать отверстие в верхней половине корпуса и установить вентилятор.

Важно: на рынке много сторонних корпусов с уже встроенными вентиляторами. Этот гид рассчитан на тех, кто хочет доработать официальный пластиковый корпус самостоятельно.

Содержание

• Инструменты и материалы
• Подготовка: проверка компоновки и выбор вентилятора
• Пошаговая инструкция по разметке и сверлению
• Установка фильтра от пыли и радиаторов (опционально)
• Подключение вентилятора к GPIO и проверка полярности
• Тонкости тестирования, отладка и обслуживание
• Альтернативные подходы и когда этот метод не подходит
• Критерии приёмки и контроль качества
• Контрольный чеклист для разных ролей
• Часто задаваемые вопросы

Инструменты и материалы

Ниже перечислены необходимые и опциональные предметы. Обратите внимание: опциональные позиции облегчают работу и улучшают итог, но не обязательны.

Обязательное

1. Raspberry Pi 4 Model B

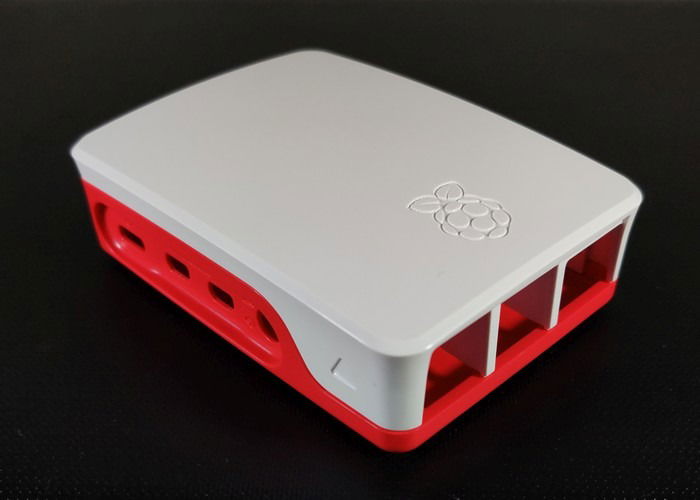

2. Официальный корпус Raspberry Pi 4 (верхняя и нижняя половины)
3. Электродрель с регулировкой оборотов
4. Набор сверл с центрирующим сверлом (brad point) или корончатые сверла (hole saw)
5. Рулетка, маркер и картон/пенопласт для подложки
6. Защитные очки и зажимы/тиски для фиксации корпуса
7. Изопропиловый спирт для очистки посадочных поверхностей

Опционально

8. Ротационный инструмент (Dremel) для доработки вырезов
9. Вентилятор 30 мм или 40 мм, 5 V, 2‑пиновый (толщина 6–20 мм)
10. Сетчатый PVC фильтр от пыли и перфоратор для отверстий в нём
11. Тонкая двусторонняя клейкая лента (для фиксации фильтра)
12. Набор медных радиаторов для процессора, памяти и контроллеров
13. Теплопроводящие клеевые прокладки Arctic / 3M 8810
14. Наждачная бумага 320 grit для зачистки кромок

Как выбрать вентилятор и радиаторы

Ключевые параметры вентилятора

• Размеры: 30 мм или 40 мм. 40 мм обычно более тихий и эффективно продавливает воздух при меньших оборотах. 30 мм совместим с некоторыми тонкими алюминиевыми корпусами.
• Толщина (глубина): от 6 мм до 20 мм. Толстые вентиляторы содержат более мощные моторы, но могут конфликтовать с высокими радиаторами.
• Напряжение и разъём: 5 V, 2‑pin. Подключение к GPIO требует соблюдения полярности (красный — 5V, чёрный — GND).

Радиаторы

• Оптимально использовать комплект из меди или меди+алюминия, комплект обычно включает термопрокладки.
• Важное замечание: если радиатор снабжён чёрной тканевой монтажной лентой (black tissue), снимите её и очистите поверхность изопропилом. Чёрная тканевая лента может быть электроизоляцией/термоизоляцией и ухудшать теплопередачу. Используйте рекомендованные 3M 8810 или Arctic термопрокладки.

Фактбокс: ключевые числа

• Вентиляторы: 30 мм или 40 мм
• Толщина вентилятора: 6–20 мм
• Напряжение: 5 V (подключение к GPIO: 5 V и GND)
• Корончатые сверла: 1-1/4” для 30 мм, 1-1/2” для 40 мм

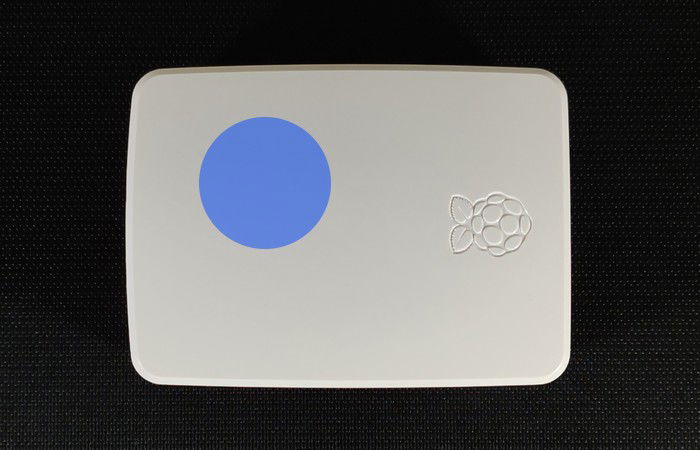

Подготовка корпуса и разметка

1. Соберите плату Raspberry Pi 4 в корпусе без верхней крышки, чтобы оценить внутреннее расположение портов, гнёзд GPIO и радиаторов. Определите примерное положение процессора на нижней половине корпуса и спланируйте отверстие над ним на верхней половине.
2. Обозначьте центральную точку отверстия маркером на верхней половине корпуса. Измерьте и убедитесь, что вокруг выреза останется достаточно пространства для крепёжных отверстий вентилятора и что вентилятор не мешает GPIO-пинам при закрытии корпуса.
3. Подложите изнутри кусок плотного картона или пенопласта, чтобы защитить нижнюю половину корпуса от случайного сверления сквозь обе половины.

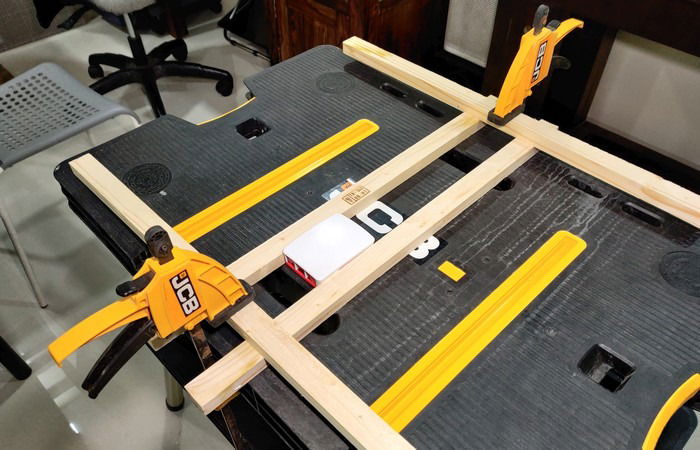

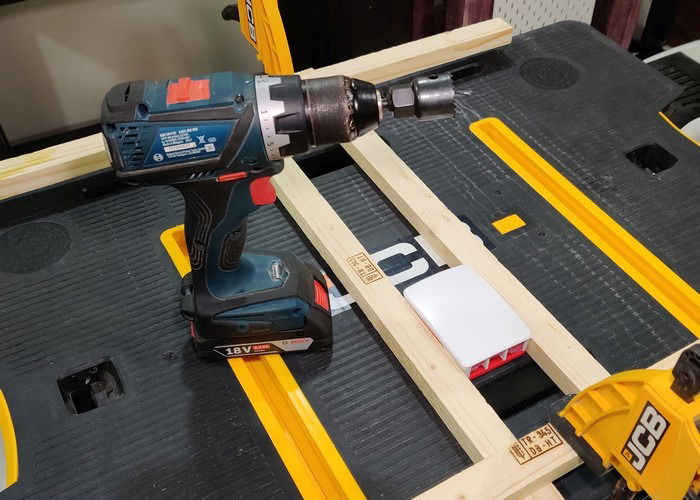

Важно: не держите корпус руками во время сверления — зафиксируйте его с помощью зажимов или в тисках, чтобы предотвратить соскальзывание инструмента и травмы.

Сверление и вырезание отверстий

1. Установите корончатое сверло нужного диаметра (1-1/4” для 30 мм, 1-1/2” для 40 мм) на низкие обороты. Начинайте сверлить плавно, не нажимая слишком сильно, чтобы избежать деформации пластика из-за перегрева.
2. Если у вас нет корончатого сверла подходящего диаметра, можно просверлить ряд перекрывающихся отверстий большим brad point сверлом и затем обработать кромки ротационным инструментом.

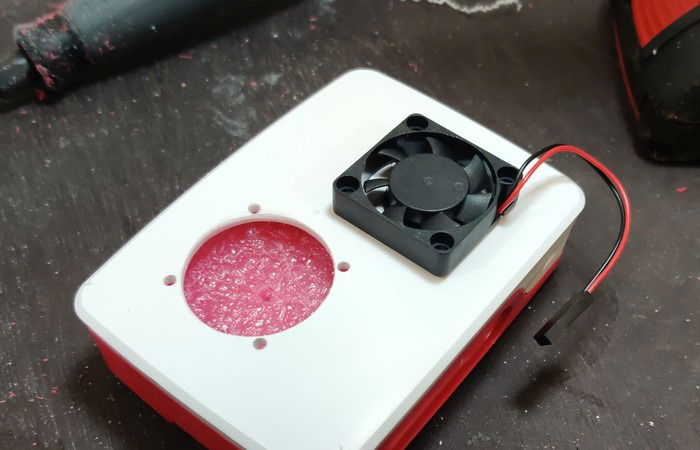

3. После основного отверстия разметьте и просверлите четыре монтажных отверстия для винтов вентилятора. Используйте сам вентилятор как шаблон, чтобы правильно совместить отверстия.

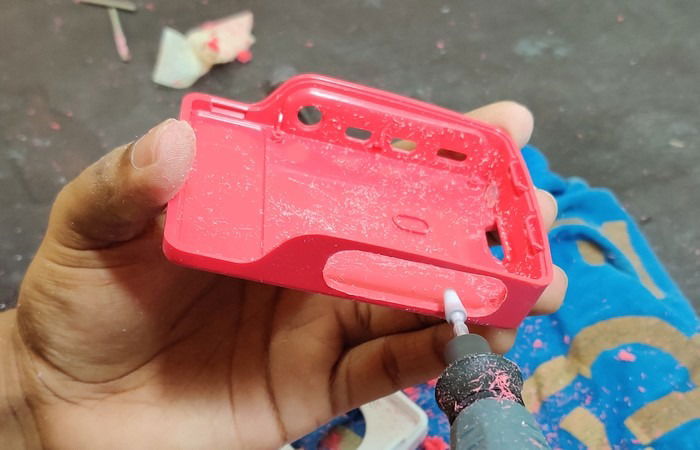

4. На длинной боковой стенке корпуса сделайте прямоугольный или продолговатый вырез напротив аудио/видео и разъёма питания. Это обеспечит приток и отток воздуха и не даст корпусу быть герметичным. Для этого удобно использовать Dremel или просверлить ряд отверстий и затем обработать края 320-grit шкуркой.

Совет: обрабатывайте кромки аккуратно — сколы пластика влияют на внешний вид и могут мешать плотному прилеганию фильтра или вентилятора.

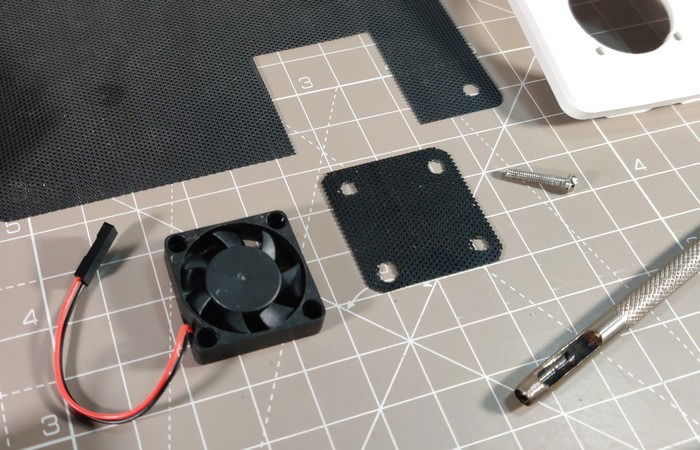

Фильтр от пыли и монтаж вентилятора

1. Если вы используете PVC‑сетку от пыли — вырежьте кусок под размер вентилятора и пробейте в нём крепёжные отверстия перфоратором. Слой фильтра располагается между крышкой корпуса и вентилятором.
2. Соберите вентилятор и фильтр, пропустив крепёжные винты через верхнюю половину корпуса. Затяните гайки аккуратно, чтобы не перетянуть пластик.
3. Для боковых отверстий приклейте сетку тонкой двусторонней лентой изнутри корпуса.

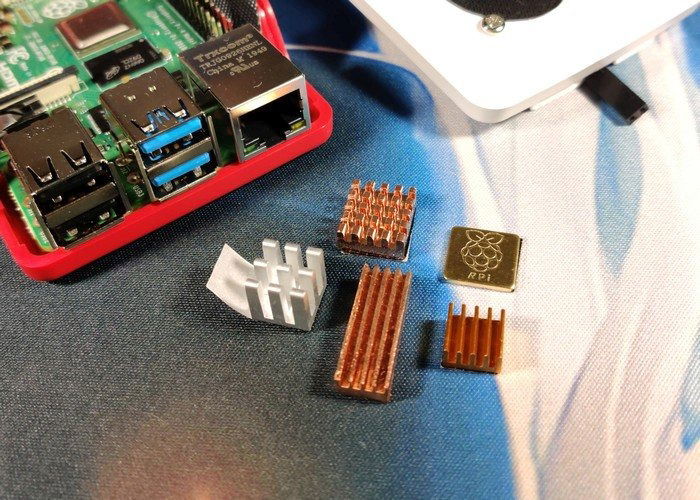

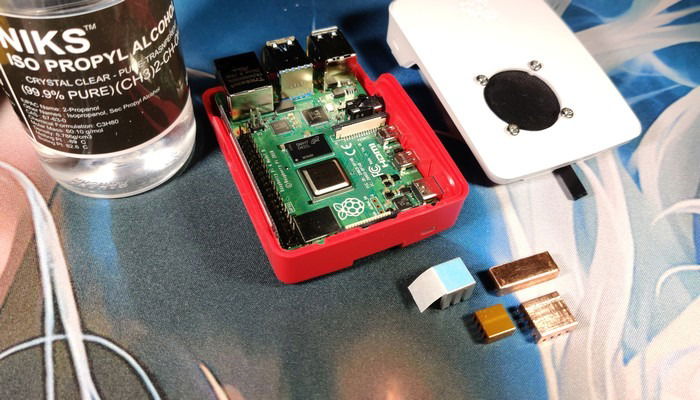

Установка радиаторов и термопрокладок

1. Перед установкой радиаторов обезжирьте посадочные поверхности изопропилом.
2. Если радиатор комплектуется тёмной тканевой лентой (black tissue), снимите её — это изолирующая лента, которая ухудшает теплопередачу. Используйте рекомендованные термопады 3M 8810 или Arctic.
3. Установите радиаторы на процессор, чип памяти и сетевой/USB‑контроллеры. Нажимайте умеренно и удерживайте 15–20 секунд для хорошего контакта.

Предостережение: убедитесь, что высота радиаторов совместима с выбранным вентилятором. Толстые радиаторы + толстый вентилятор могут не помещаться под крышкой.

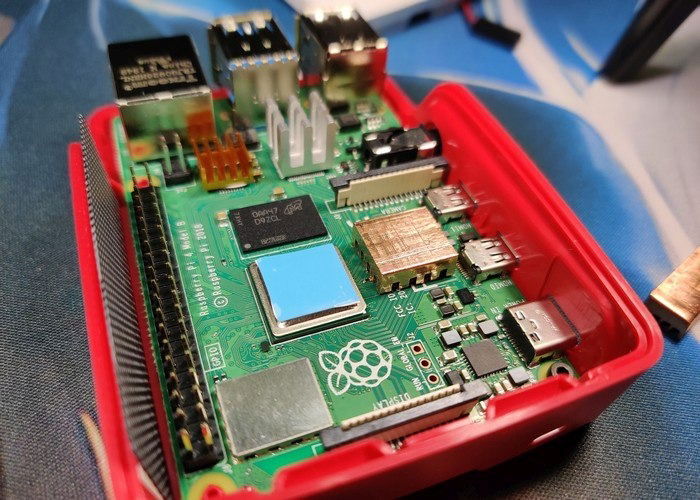

Подключение вентилятора к GPIO и проверка

1. Подключите 2‑пиновый разъём вентилятора к GPIO: красный провод к 5 V, чёрный к GND. Если подключить с обратной полярностью, вентилятор не заработает и возможна неисправность. Проверьте полярность несколько раз по маркировке на плате и в документации.
2. Закройте корпус и подайте питание. Вентилятор должен начать вращаться сразу при подаче 5 V.
3. Если вентилятор не вращается, отключите питание и проверьте: правильность подключения, наличие короткого замыкания, пересмотрите посадочные контакты и целостность провода.

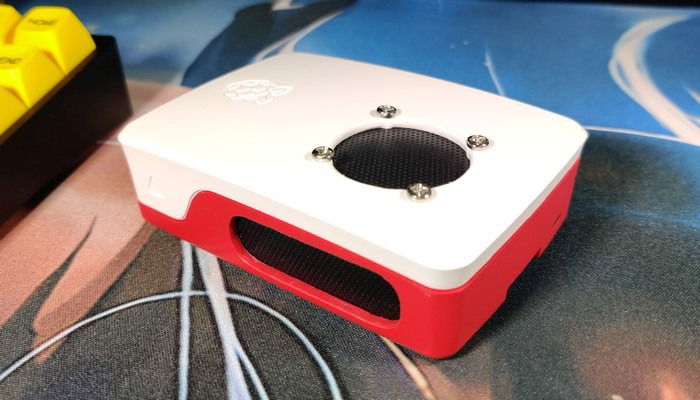

Тестирование и отладка

1. Запустите Pi и выполните нагрузочный тест (воспроизведение видео, компиляция или stress‑test). Оценивайте производительность и наблюдайте за появлением троттлинга.
2. В исходном примере в руководстве автор отмечал, что при штатных настройках процессор держался ниже 50°C при умеренной нагрузке, а после установки активного охлаждения удалось стабильно разогнать до 2 GHz. Эти величины зависят от условий помещения и конфигурации устройства; их можно использовать как ориентир, а не гарантию результата.
3. Ведите визуальную и слуховую проверку: нет ли посторонних вибраций, шумов или соприкосновения лопастей с корпусом.

Критерии приёмки

• Вентилятор физически закреплён и не мешает сборке корпуса.
• При закрытом корпусе нет контакта лопастей с платой или радиаторами.
• При включении вентилятор вращается, и не происходит короткого замыкания.
• Ведётся видимое улучшение теплового режима: снижение троттлинга под нагрузкой и более стабильная частота процессора. (Ориентир: исходный пример — <50°C при умеренной нагрузке).

Альтернативные подходы и когда этот метод не подходит

Альтернативы

• Использовать сторонний корпус с уже встроенным вентилятором или алюминиевый корпус‑радиатор: проще, но дороже.
• Активное охлаждение от внешнего USB‑вентилятора, направленного на корпус: подходит для временных решений и не требует модификации корпуса.
• Пассивные радиаторы + улучшенная естественная вентиляция (больше боковых отверстий): бесшумно, но менее эффективно при высоких нагрузках.

Когда не стоит модифицировать официальный корпус

• Если корпус под гарантийными или сервисными обязательствами и его вскрытие нарушит условия гарантии.
• Если устройство эксплуатируется в условиях, где недопустимо проникновение пыли и влаги; отверстия повышают риск загрязнения.
• Если вы не уверены в навыках работы электроинструментом — безопаснее выбрать готовые корпуса с вентиляцией.

Риски и меры предосторожности

• Без фиксации корпуса высок риск травмы при сверлении. Всегда используйте зажимы и защитные очки.
• Перегрев пластика при высоких оборотах сверла приведёт к деформации; работайте на малых оборотах и делайте паузы.
• Неправильная термопрокладка или наличие изолирующей ленты ухудшат охлаждение — снимайте такие материалы и используйте рекомендованные термопады.
• Если вы устанавливаете вентилятор 5 V на 3.3 V пины по ошибке или наоборот, возможна поломка. Всегда перепроверяйте маркировку GPIO.

Обслуживание и долговечность

• Регулярно очищайте фильтр от пыли (раз в 1–3 месяца в зависимости от окружающей среды).
• Контролируйте крепления: вибрация может ослабить винты; проверяйте при плановых сервисах.
• При установке медных радиаторов следите за целостностью термопрокладок и при необходимости заменяйте их каждые 1–2 года.

Чеклисты по ролям

Для мастера (тот, кто делает модификацию)

• Подготовить инструменты и материалы.
• Зафиксировать корпус и сделать разметку.
• Сверлить основное отверстие и монтажные отверстия.
• Установить фильтр, вентилятор и радиаторы.
• Подключить вентилятор и провести тестирование.

Для администратора (тот, кто поддерживает несколько устройств)

• Оценить выгоду от модификации перед массовым применением.
• Протестировать сборку на одном устройстве в условиях нагрузки.
• При успешном тесте подготовить шаблон/процедуру и обучить техников.

Для обычного пользователя

• Рассмотреть готовые корпуса с вентилятором как более безопасный путь.
• Если всё же решаете модифицировать — следовать чеклисту мастера и не экономить на креплении и очистке.

Короткая методология (мини‑SOP)

1. Снять верхнюю крышку, разместить плату, отметить положение CPU.
2. Подложить картон и зафиксировать корпус.
3. Просверлить отверстие нужного диаметра, затем монтажные отверстия.
4. Подогнать боковые вырезы и зачистить кромки.
5. Установить фильтр, закрепить вентилятор, установить радиаторы.
6. Подключить вентилятор к 5 V и GND, закрыть корпус и протестировать.

Критические тесты/критерии приёмки

• Визуальная проверка: отсутствие контакта лопастей с платой и радиаторами.
• Электрическая проверка: отсутствие короткого замыкания при включении.
• Функциональная проверка: отсутствие троттлинга в рабочих сценариях (видеопроигрывание, компиляция).
• Шум: допустим уровень шума по субъектной оценке — нет резонансов и вибраций.

Часто задаваемые вопросы

Нужно ли подключать вентилятор к пину 5 V или можно к 3.3 V?

Подключайте вентилятор к 5 V и GND, если он рассчитан на 5 V. Подключение 5 V вентилятора к 3.3 V обычно не даст достаточной скорости вращения. Нельзя подавать 5 V на пины, не предназначенные для питания.

Можно ли использовать двухпиновый вентилятор с PWM‑управлением?

Двухпиновые вентиляторы не поддерживают управление оборотами по PWM. Для управления скоростью нужен 3‑ или 4‑пиновый вентилятор и дополнительная схема управления.

Как часто нужно чистить фильтр?

Зависит от среды: в пыльных помещениях — раз в 1 месяц; в бытовых условиях — раз в 2–3 месяца.

Влияет ли отверстие на влагозащиту корпуса?

Да. Любые дополнительные отверстия снижают защиту от влаги и пыли. Если устройство работает в агрессивной среде, подумайте о герметичных решениях.

Краткое резюме

Установка вентилятора в официальный корпус Raspberry Pi 4 — это недорогая и эффективная доработка, повышающая стабильность и дающая запас для лёгкого разгона. Соблюдайте технику безопасности при работе с электроинструментом, подбирайте совместимые по высоте радиаторы и проверяйте полярность при подключении вентилятора.

Важно: если вы не уверены в своих навыках или устройство находится на гарантии, рассмотрите покупку готового корпуса с активным охлаждением или обратитесь к специалистам.

Источники практики: поведенческие наблюдения при тестировании в домашних условиях (пример автора — устойчивые значения <50°C при умеренной нагрузке и успешный разгон до 2 GHz с активным охлаждением).
