Как сделать стилус для планшета своими руками

Steve Jobs был во многом прав: «Если вы видите стилус, значит что-то пошло не так». Однако для задач вроде цифровой подписи, быстрых рукописных заметок или рисования палец не всегда удобен. В таких ситуациях простая самодельная версия ёмкостного стилуса решает задачу быстро и дешёво.

Этот гид объясняет, как собрать рабочий стилус из подручных материалов — часто всё есть дома. Основная идея: перенести электрическое поле вашей руки на экран через проводящий наконечник. Варианты проводящих материалов — металлы, вода, проводящая пена или ткань с проводящими нитями.

Что потребуется

• старая пластиковая ручка (корпус целиком или похожая по размеру трубка)
• провод (например, внутренний провод от старого электрического кабеля), длиной примерно в 2–3 раза больше длины ручки — удобно 20–30 см
• мягкий проводящий материал для наконечника: бытовая пена, губка, проводящая ткань или ватный шарик, слегка влажный при необходимости
• ножницы или канцелярский нож
• скотч или термоусадочная трубка для фиксации (по желанию)

Подсказка: длина провода нужна, чтобы один конец доставал до наконечника, а другая оболочка обвивала корпус и была под рукой при удержании стилуса.

Пошаговая инструкция

1. Подготовьте наконечник: вырежьте небольшой кусочек пены или губки размером примерно 1–1.5 см в диаметре и 1–1.5 см в длину. Наконечник должен быть мягким, но не разваливаться.

2. Разберите старую пластиковую ручку: выньте стержень, пружинку и другие внутренности, чтобы получить тонкую полую трубку-корпус.

3. Подготовьте провод: один конец должен быть оголён на пару миллиметров, чтобы контактировать с пеной. Обмотайте провод вокруг куска пены или вставьте его внутрь, так чтобы провод хорошо контактировал с проводящим материалом.

4. Перед сборкой протестируйте наконечник: приложите кусочек пены к экрану и коснитесь оголённого провода — экран должен реагировать. Это позволит понять, достаточно ли проводящ материал или нужно увлажнить его.

5. Протяните провод концевым оголённым концом через узкий носик корпуса ручки, а затем аккуратно вытяните провод по корпусу книзу и при необходимости зафиксируйте. Важно: при удержании ручки вы должны касаться провода или оголённой части, чтобы тоководящая цепь замыкалась через вашу руку.

6. Подрежьте и придайте наконечнику форму, чтобы удобнее было рисовать кончиком или боковой частью пены. Если пена слишком слабо проводит, слегка увлажните её (несильно!). Лучше пробовать каплю воды и проверять реакцию экрана.

7. Соберите корпус обратно и при необходимости закрепите провод скотчем. Проверьте работоспособность стилуса на планшете: двигайте, рисуйте, проверяйте точки и линии.

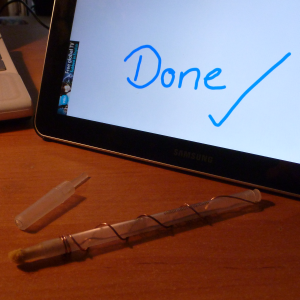

Готово — простой и эффективный стилус собран.

Советы по улучшению и альтернативы

• Металлическая ручка: если у вас есть металлический корпус ручки, провод не понадобится — металл хорошо передаёт электростатическое поле руки на наконечник.
• Проводящая ткань или нитки: вместо пены можно использовать проводящую ткань или нитки, они дают более тонкую «точку» и лучшую точность.
• Коммерческий наконечник: можно прикрепить к пене кусочек коммерческого резинового наконечника от старого стилуса — это повысит долговечность.
• Влажность: слегка влажный наконечник проводит лучше, но не мочите провод и не допускайте попадания воды внутрь электронной части устройства.
• Альтернатива без проводов: некоторые самоделки используют фольгу и влажную губку — работает, но менее прочна.

Ментальная модель: экран реагирует на изменение электрического поля; ваша задача — создать путь от руки через проводящий материал к экрану.

Проверка и устранение проблем

• Экран не реагирует: проверьте контакт провода с наконечником и то, что вы прикасаетесь к проводу рукой. Попробуйте слегка увлажнить пену.
• Линии прерывистые: наконечник слишком мягкий или слишком большой — подрежьте форму, попробуйте более плотную пену или ткань.
• Слабая чувствительность: используйте более толстый провод, улучшите контакт с пеной, проверьте, не покрыта ли поверхность экрана защитной плёнкой, снижающей чувствительность.

Критерии приёмки

• стилус последовательно управляет курсором/пером на экране;
• наконечник не распадается при рисовании;
• вы можете удерживать стилус в естественной руке, касаясь проводящей части;
• чувствительность позволяет чертить линии без существенных пропусков.

Чек-лист для быстрой сборки

• Вырезать и подготовить наконечник из пены
• Оголить конец провода и соединить с пеной
• Разобрать корпус ручки и протянуть провод
• Зафиксировать провод и собрать корпус
• Протестировать на устройстве и подправить

Безопасность

• Осторожно работа с лезвиями и ножницами.
• Не помещайте воду внутрь корпуса с проводами и не используйте повреждённые кабели.
• Не подключайте к электросети и не используйте провод с изолированными частями под напряжением — нужен только изолированный провод для механики и переноса зарядов руки.

Частые вопросы

Q: Будет ли этот стилус работать на моём планшете?

A: Да, если у вашего устройства ёмкостный сенсорный экран (как у большинства современных смартфонов и планшетов). Если экран реагирует на ваши пальцы, подобный стилус, скорее всего, тоже будет работать.

Q: Можно ли использовать металлическую ручку без провода?

A: Да. Металл хорошо проводит заряд руки, поэтому отдельный провод часто не нужен — достаточно посадить наконечник в металлический корпус, чтобы металл контактировал с вашей рукой.

Q: Как улучшить точность для рисования?

A: Используйте более плотную проводящую ткань или коммерческий резиновый наконечник, сделайте тонкую «точку» из губки или ткани и уменьшите диаметр контактной зоны.

Q: Повредит ли это экран?

A: При нормальном использовании — нет. Избегайте острых элементов и крупных металлических деталей, которые могут поцарапать экран.

Итог

Самодельный стилус — простой и экономичный способ получить более точное взаимодействие с планшетом. Попробуйте разные материалы для наконечника и конфигурации провода — вы легко адаптируете его под свои задачи. Поделитесь фотографиями ваших вариантов и результатами тестов.

Важно: экспериментируйте осторожно и проверяйте контакт и безопасность перед длённым использованием.

Мы будем рады увидеть ваши самодельные стилусы — опубликуйте фото и комментарии под статьёй.
