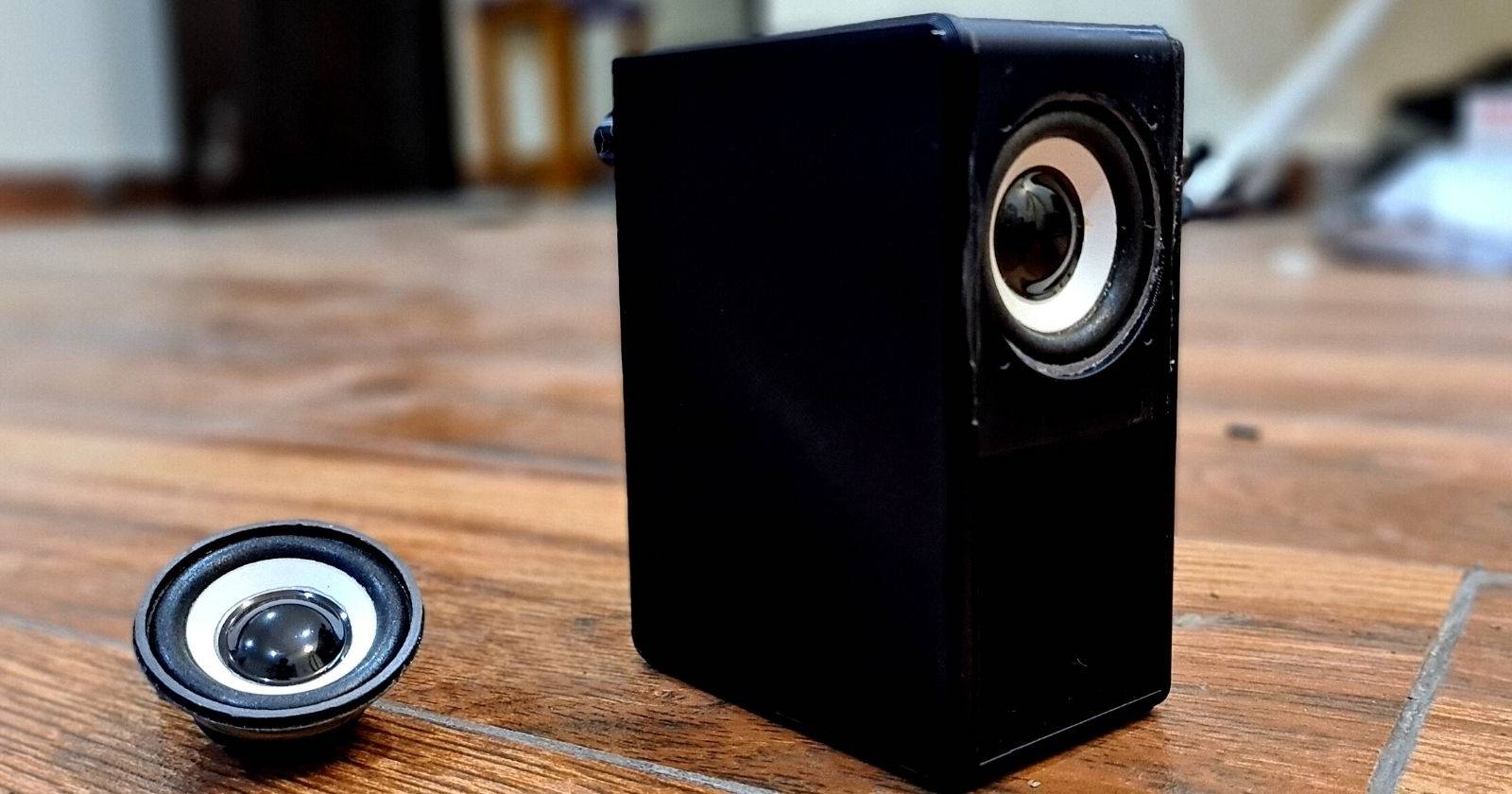

Соберите портативный MP3‑плеер на DFPlayer — пошаговое руководство

Важно: перед работой отключайте питание. Если вы не уверены в пайке — сначала отрабатывайте на макетной плате.

Что такое DFPlayer

DFPlayer Mini — недорогой мини‑MP3 модуль, который проигрывает MP3/ WAV и может напрямую питать динамики или выдавать линейный выход. Его популярность обусловлена простотой управления (UART или аналоговые кнопки), поддержкой карт microSD и небольшими размерами.

Краткое определение: DFPlayer — небольшая плата для воспроизведения аудио с SD‑карты и управления через последовательный порт или аналоговые кнопки.

Технические характеристики (локализовано):

• Поддерживаемые частоты дискретизации: 8/11.025/12/16/22.05/24/32/44.1/48 кГц
• 24‑битный ЦАП
• Динамический диапазон: 90 дБ
• Отношение сигнал/шум: 85 дБ
• Поддержка FAT16, FAT32
• Поддержка microSD/TF до 32 ГБ
• 3 режима управления: через выводы I/O (AD кнопки), через последовательный порт (UART), и режим кнопок AD
• Регулировка громкости в 30 уровнях
• 6 уровней эквалайзера

Что потребуется для сборки переносного MP3‑плеера

Список комплектующих (локализация единиц):

• DFPlayer Mini MP3 модуль
• microSD карта (от 100 МБ до 32 ГБ)
• 1 × динамик 3 Вт (диаметр ~50 мм) или пара динамиков 3 Вт 4/8 Ом
• Модуль усилителя PAM8403 (мини‑усилитель 3 Вт на канал, питание 5 В) — опционально
• 2–3 тактовые кнопки (push buttons) для управления
• Модуль питания: micro USB‑плата 5 В для макетной сборки или TP4056 1 A для зарядки Li‑ion с аккумулятором 3,7 В 500/1000/2000 мА·ч или аккумулятор 18650
• 3D‑корпус для размещения компонентов (в примере — корпус под динамик 49–51 мм)

Альтернативы и примечания:

• Если не хотите паять, собирайте схему на макетной плате (breadboard) и используйте провода‑джампер.
• Для большего времени автономной работы используйте аккумулятор большей ёмкости и модуль зарядки с защитой.

Навыки, которые понадобятся

• Базовые навыки пайки: паяльник, припой, флюс.
• Умение читать схему и работать с макетной платой.

Если вы никогда не паяли, пройдите краткий курс по пайке и потренируйтесь на ненужных платах. Для проверки сборки используйте мультиметр и источник питания с ограничением тока.

Пошаговая методика сборки (мини‑методология)

Методология строится из шести этапов: планирование, подготовка компонентов, сборка панели управления, подключение динамиков и питания, тестирование, монтаж в корпус и интеграция с умным домом.

1. Подготовьте все детали и инструменты.
2. Проверяйте контакты перед подачей питания.
3. Тестируйте на макете, затем переноcите на финальную плату/корпус.
4. Документируйте изменения: какие выводы были использованы, какие файлы на SD‑карте.

Шаг 1: Сборка панели управления

Панель управления нужна для функций: воспроизведение/пауза, предыдущая/следующая дорожка, регулировка громкости. Для этого используйте вход AD (ADKey) на DFPlayer.

Инструкция:

• Подключите резисторы к одному из выводов каждой из кнопок.
• Другие выводы кнопок соедините параллельно и припаяйте к GND на DFPlayer.
• Все резисторы подключите к входу ADKey_1 на DFPlayer (AD‑вход будет детектировать разное сопротивление для разных кнопок).

Таблица назначений кнопок:

Советы:

• Применяйте стойкие к вибрации кнопки, если плеер будет носиться в кармане.
• Подберите резисторы (обычно десятки кОм) так, чтобы при нажатии AD‑вход видел предсказуемое напряжение (см. даташит DFPlayer).

Шаг 2: Подключение динамиков и усилителя

DFPlayer способен напрямую приводить два динамика 3 Вт (4/8 Ом). Если вы используете 3 Вт динамик, его можно подключить напрямую к выводам SPK_L и SPK_R.

Если хотите более громкий звук или подключить более мощные динамики, используйте внешний усилитель:

• PAM8403 (мини‑усилитель, питание 5 В) — хорош для портативного варианта.
• Для ещё большей мощности используйте класс D усилитель с отдельным питанием.

Подключение усилителя:

• Подайте линейный выход DFPlayer (DAC) на вход усилителя.
• Усилитель подключите к динамику по инструкции модуля.

Советы по акустике:

• Для лучшего баса выбирайте корпус с соответствующим объёмом или фазоинвертором.
• Расположение динамика в корпусе критично для звучания — проверьте герметичность и уплотнение.

Шаг 3: Подключение питания

Питание: DFPlayer и небольшие усилители обычно питаются 5 В. Опции:

• Micro USB 5 В (блок питания или power bank)
• Модуль TP4056 с аккумулятором 3,7 В (Li‑ion) + повышающий преобразователь 5 В, если требуется стабильные 5 В

Важно:

• При питании от USB убедитесь, что гнездо имеет хорошее качество и пайка надёжна.
• Если используете аккумулятор, добавьте защиту от перезаряда и короткого замыкания.

Шаг 4: Подготовка SD‑карты и загрузка файлов

Правила для файлов:

• DFPlayer поддерживает до 100 папок и до 255 файлов в каждой. Но работа стабильнее, если сначала поместить файлы в корень.
• Имена файлов лучше делать простыми и нумерованными: 0001.mp3, 0002.mp3 и т.д.
• Поддерживаемые форматы: MP3 и WAV с поддерживаемыми частотами дискретизации.

Процесс:

1. Отформатируйте microSD в FAT32 (если карта >32 ГБ — используйте совместимый метод, но DFPlayer официально поддерживает до 32 ГБ).
2. Скопируйте MP3 файлы в корень карты.
3. Вставьте карту в DFPlayer.
4. Подайте питание и нажмите B1 (Play/Pause). При корректном подключении начнёт воспроизводиться первый файл.

Управление поведением кнопок:

• Короткое нажатие B2/B3 — переключение на предыдущую/следующую дорожку.
• Длительное нажатие B2/B3 — уменьшение/увеличение громкости.

Шаг 5: Выбор и монтаж корпуса

Когда устройство работает, разместите плату, аккумулятор, усилитель и динамик в корпусе. Для портативного плеера часто используют 3D‑печатный корпус, моделируемый в Fusion 360 или скачиваемый с Thingiverse.

Советы:

• Оставьте вентиляционные отверстия возле усилителя.
• Сделайте доступным слот для microSD и кнопку питания.

Шаг 6: Интеграция с Home Assistant

Интеграция открывает сценарии воспроизведения голосовых оповещений при событиях умного дома. Для этого DFPlayer подключается к микроконтроллеру (NodeMCU или Wemos D1 Mini), который управляет модулем по UART. Прошивка: ESPHome или Tasmota.

Схема подключения для интеграции:

• TX контроллера → RX DFPlayer
• RX контроллера → TX DFPlayer
• GND → GND
• Питание DFPlayer по 5 В (с согласованием уровней, если контроллер работает на 3.3 В)

Пример автоматизации в Home Assistant (ESPHome):

uart:
  tx_pin: D1
  rx_pin: D2
  baud_rate: 9600

# Примерный компонент для отправки команд DFPlayer
script:
  play_alert:
    sequence:
      - uart.write: "0x7E 0xFF 0x06 0x03 0x00 0x00 0x01 0xEF"

Примечание: выше приведён пример отправки команды (байтов), но конкретный набор байт зависит от протокола DFPlayer. Используйте спецификацию протокола DFPlayer для формирования правильных пакетов.

Как использовать Text‑to‑Speech:

1. Сгенерируйте mp3‑файлы с голосовыми оповещениями (локальная TTS или онлайн‑сервисы).
2. Скопируйте файлы в корень карты или отдельную папку.
3. В Home Assistant в действии указывайте номер файла для воспроизведения.

Пример сценария: при достижении уровня воды в баке — воспроизведение файла «tank_full.mp3».

Добавление Bluetooth‑функции

Чтобы передавать звук по Bluetooth, можно использовать трансмиттер или приёмник:

• Bluetooth‑передатчик (например, KCX_BT_EMITTER) подключается к линейному выходу (DAC) DFPlayer и ретранслирует звук на Bluetooth‑колонки/наушники.
• Bluetooth‑приёмник (например, KCX BT003) позволяет подключать смартфон к DFPlayer по аналоговому входу, если требуется воспроизведение с телефона.

Также можно добавить микрофон в Bluetooth‑модуль, чтобы использовать устройство как громкую связь для приёма звонков.

Когда подобный проект не подойдёт (контрпримеры)

• Нужна высокая точность времени или синхронизация аудио по сети — DFPlayer не для этого.
• Если требуется стриминг онлайн‑радио — лучше использовать модуль с Wi‑Fi/BT‑стримингом (ESP32 + внешняя библиотека).
• Для Hi‑Fi звука и мощной акустики — DFPlayer и PAM8403 ограничены по качеству и мощности.

Технические советы и отладка

Проблемы и решения:

• Нет звука: проверьте питание, правильность подключения SPK_L/SPK_R или входа усилителя. Убедитесь, что microSD правильно отформатирована и файлы читаются.
• Не реагируют кнопки: проверьте соединение GND и сопротивления к AD‑входу. Измерьте напряжение при нажатиях.
• При подключении к контроллеру не работает UART: убедитесь в совпадении скоростей (обычно 9600 бод) и согласовании уровней 3.3 В/5 В.

Инструменты для отладки:

• Мультиметр для контроля напряжений и целостности контактов.
• Логический анализатор или USB‑UART адаптер для просмотра байтов обмена.

Критерии приёмки

Чтобы считать проект завершённым, выполните проверку по чек‑листу:

• Плеер воспроизводит mp3 из microSD при подаче питания.
• Кнопки B1/B2/B3 работают согласно назначению (короткое/длинное нажатие).
• Динамик выдаёт звук без искажений на рабочей громкости.
• При питании от аккумулятора система работает не менее заявленного времени (ориентировочно, зависит от ёмкости).
• При интеграции с Home Assistant воспроизводится выбранный файл по триггеру.

Ролевые чек‑листы

Для конструктора (maker):

• Проверить совместимость корпуса и динамика.
• Подобрать подходящий усилитель при необходимости.
• Подготовить документацию по выводам и соединениям.

Для начинающего:

• Собрать схему на макетной плате.
• Отработать пайку на ненужных платах.
• Тестировать пошагово и документировать ошибки.

Для интегратора Home Assistant:

• Настроить прошивку ESPHome/Tasmota на NodeMCU.
• Протестировать UART‑команды в локальной среде.
• Настроить автоматизации и проверить воспроизведение файлов.

Совместимость и миграция

• DFPlayer официально поддерживает microSD до 32 ГБ и файловые системы FAT16/FAT32. Карты большего объёма могут не работать.
• При переходе на ESP32 для более сложных функций (стриминг, Wi‑Fi) потребуется переработать логику управления.

Словарь (1‑строчная справка)

• DFPlayer — модуль для воспроизведения аудио с SD‑карты с UART и AD‑управлением.
• PAM8403 — маломощный цифровой усилитель для портативных динамиков.
• TP4056 — модуль зарядки Li‑ion аккумуляторов на 1 A.

Заключение

Собрать переносной MP3‑плеер на базе DFPlayer — отличный проект для практики пайки, понимания аудио‑аппаратуры и интеграции с умным домом. Он гибок: можно начать с базовой автономной сборки, затем добавить усилитель, Bluetooth и интеграцию с Home Assistant. Экспериментируйте с корпусами и настройками эквалайзера для лучшего звучания.

Ключевые числа:

• Поддержка microSD: до 32 ГБ
• Громкость: 30 уровней
• Эквалайзер: 6 уровней
• Частоты: до 48 кГц

Важно: всегда проверяйте полярность при подключении динамиков и питания. Удачной сборки!
