Как напечатать мини‑штатив для камеры на 3D‑принтере

Коротко о том, зачем и когда это нужно

Мини‑штатив удобен для макросъёмки, портативной съёмки со смартфона или компактной камеры, а также для организации стационарной точки съёмки в домашних условиях. 3D‑печать позволяет дать штативу нужную форму и размеры: изменить длину ног, диаметр отверстий под винты, форму площадки под камеру, и при этом получить несколько идентичных экземпляров.

Важно: перед тем как ставить на самодельный штатив дорогую камеру, убедитесь в надёжности креплений и протестируйте его с аналогичным по весу грузом.

Что понадобится

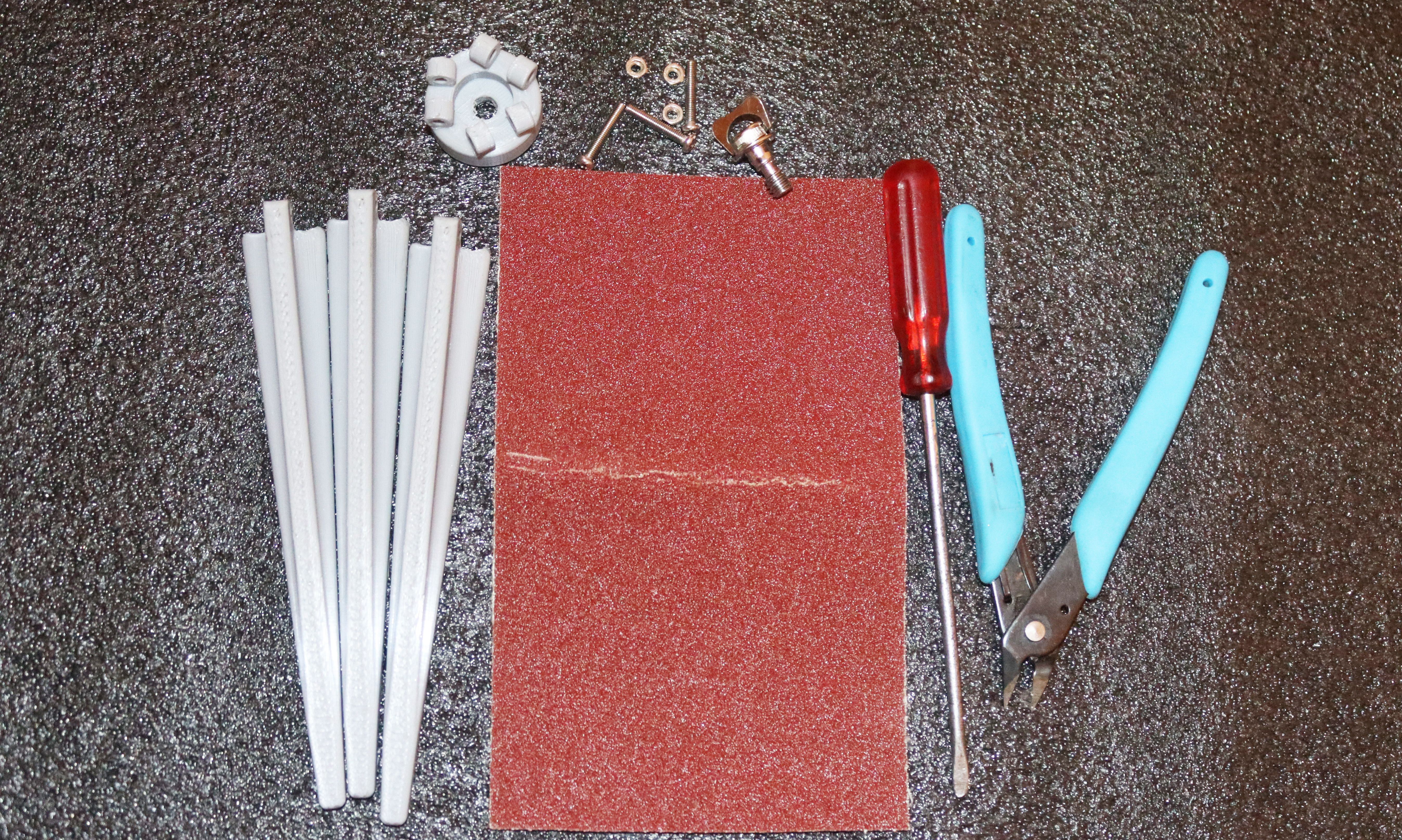

Необходимые материалы и инструменты:

• 3D‑принтер: подойдёт большинство FDM‑принтеров. Для лучшей детализации и посадки деталей предпочтительны принтеры с шагом по оси Z ≤ 0,2 мм.
• Филамент: PLA — простой вариант для начинающих; PETG или ABS устойчивее к нагреву и ударам, но требуют других режимов печати.
• Файлы 3D‑модели (STL или OBJ): можно скачать готовую модель или адаптировать под свои размеры.
• 3D‑слайсер: например, Cura, PrusaSlicer или другой. Слайсер генерирует G‑code, понятный принтеру.
• Пара кусачек и набор мелких отверток для сборки.
• Наждачная бумага разной зернистости, салфетки для очистки.
• Винты и крепёж: в проекте используются M3 × 16 мм для ножек и винт крепления камеры (в статье — HJ garden camera fixing screw). Подготовьте шайбы и гайки при необходимости.
• Камера или эквивалентный груз для тестирования устойчивости.

Совет: если хотите покрасить штатив, возьмите краску, совместимую с вашим филаментом (акриловая для PLA).

Шаг 1: Загрузка 3D‑модели

Есть много сайтов с бесплатными моделями для печати. Популярный ресурс — Thingiverse, где можно найти простые и сложные варианты штативов. Для примера используется модель Mini tripod 150mm автора DiAleksi.

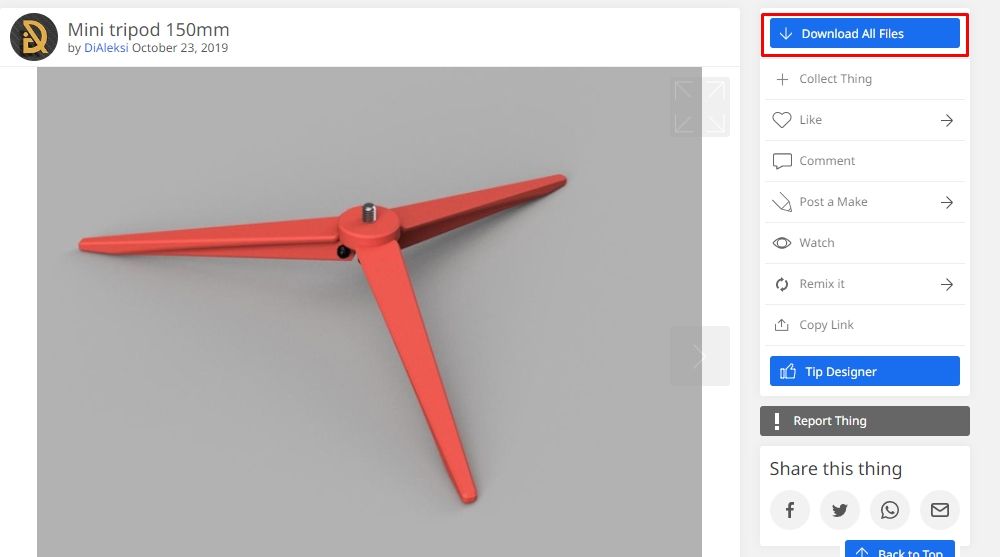

Чтобы скачать файлы на Thingiverse, нажмите «Download All Files».

Архив придёт в ZIP‑формате — распакуйте его штатным архиватором или через командную строку. После распаковки вы получите STL/OBJ файлы для каждой детали.

Если вы умеете работать в 3D‑редакторе (Fusion 360, FreeCAD, Blender), можно изменить размеры или усилить хрупкие места перед печатью.

Шаг 2: Подготовка модели в слайсере

Принтер «понимает» инструкции в формате G‑code, который формируется слайсером. Откройте модель в слайсере и настройте параметры печати:

• Выберите материал и профиль печати для этого филамента.
• Поставьте слой 0,16–0,24 мм для баланса скорости и качества.
• Установите заполнение (infill) — для прочности ног и ступицы 15–40% в зависимости от желаемой жёсткости.
• Количество периметров (walls) — 2–4 для лучшей прочности.
• Отключите поддержку (support), если печатаете детали лёжа и у модели отсутствуют висящие нависающие секции.

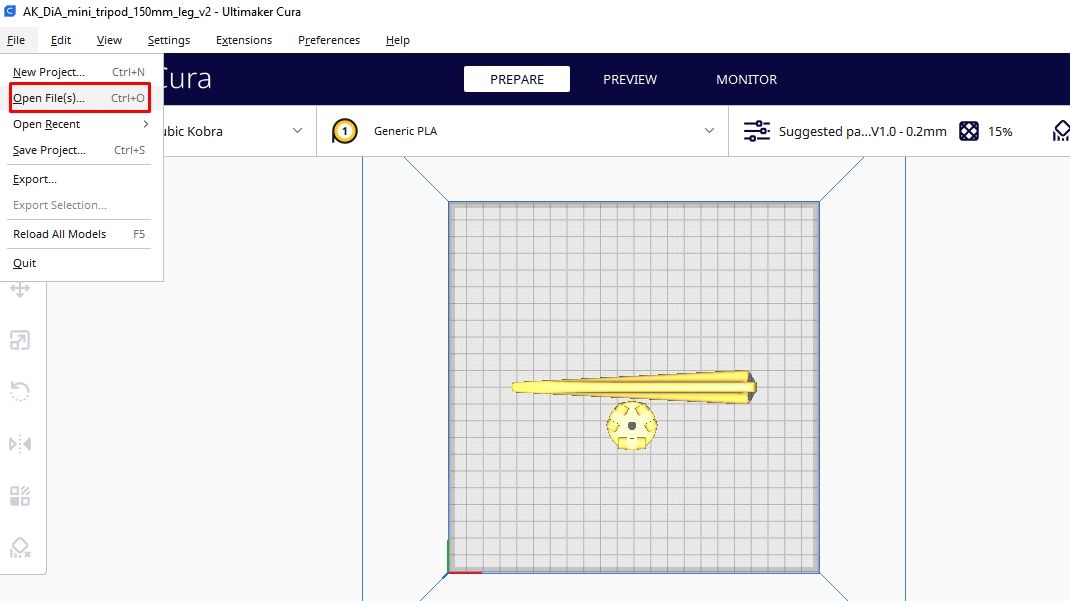

В Cura: Файл > Открыть файл(ы). Затем нажмите Slice и просмотрите предварительный просмотр — оцените время печати и расход филамента.

Сохраните G‑code на карту памяти или отправьте его напрямую на принтер.

Шаг 3: Подготовка принтера

Перед печатью выполните стандартную подготовку принтера: включите автолевелирование или отрегулируйте стол вручную, настройте Z‑offset, вставьте и прогрейте филамент.

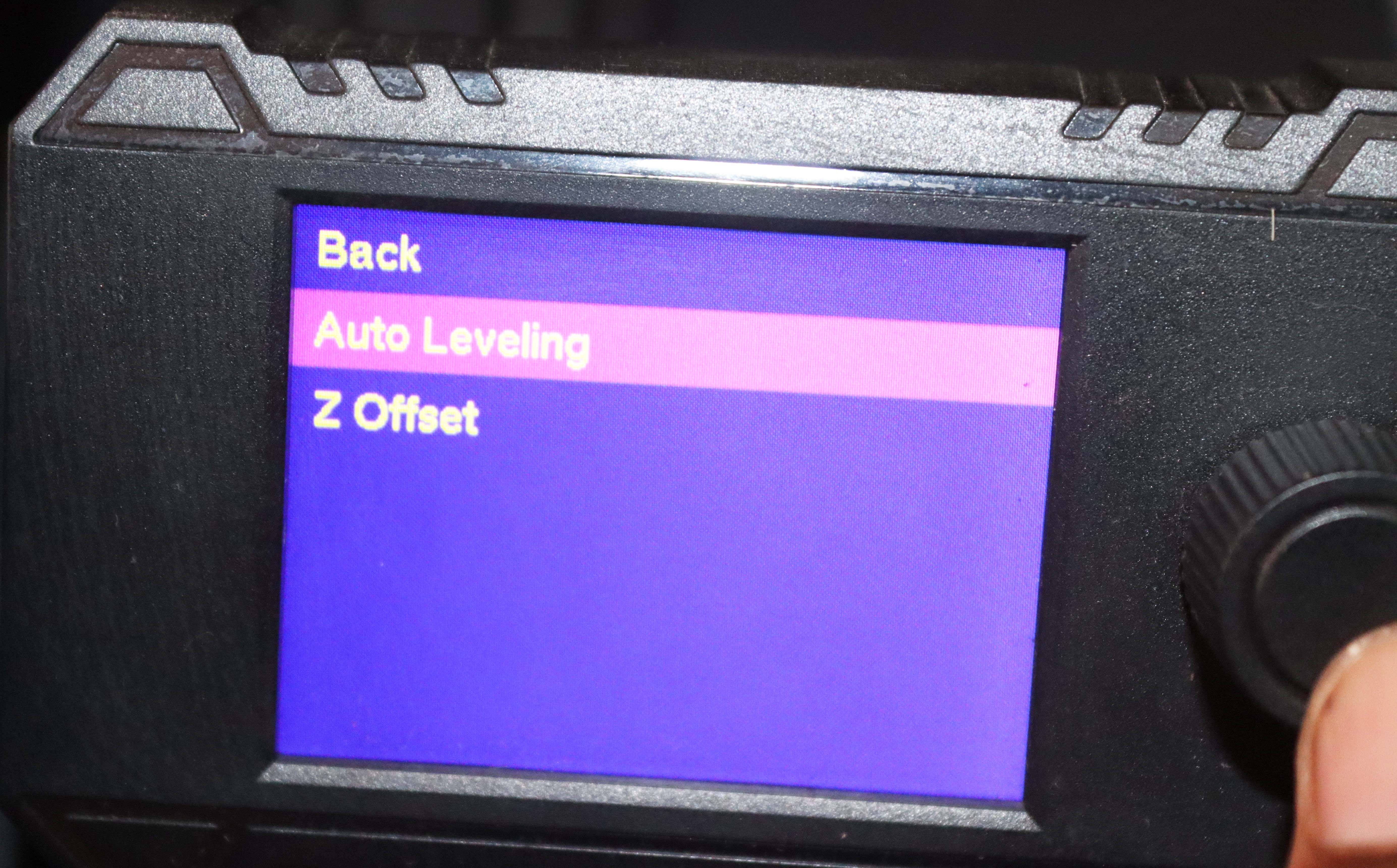

Пример меню для принтера с автолевелированием: Меню > Leveling > Auto Leveling.

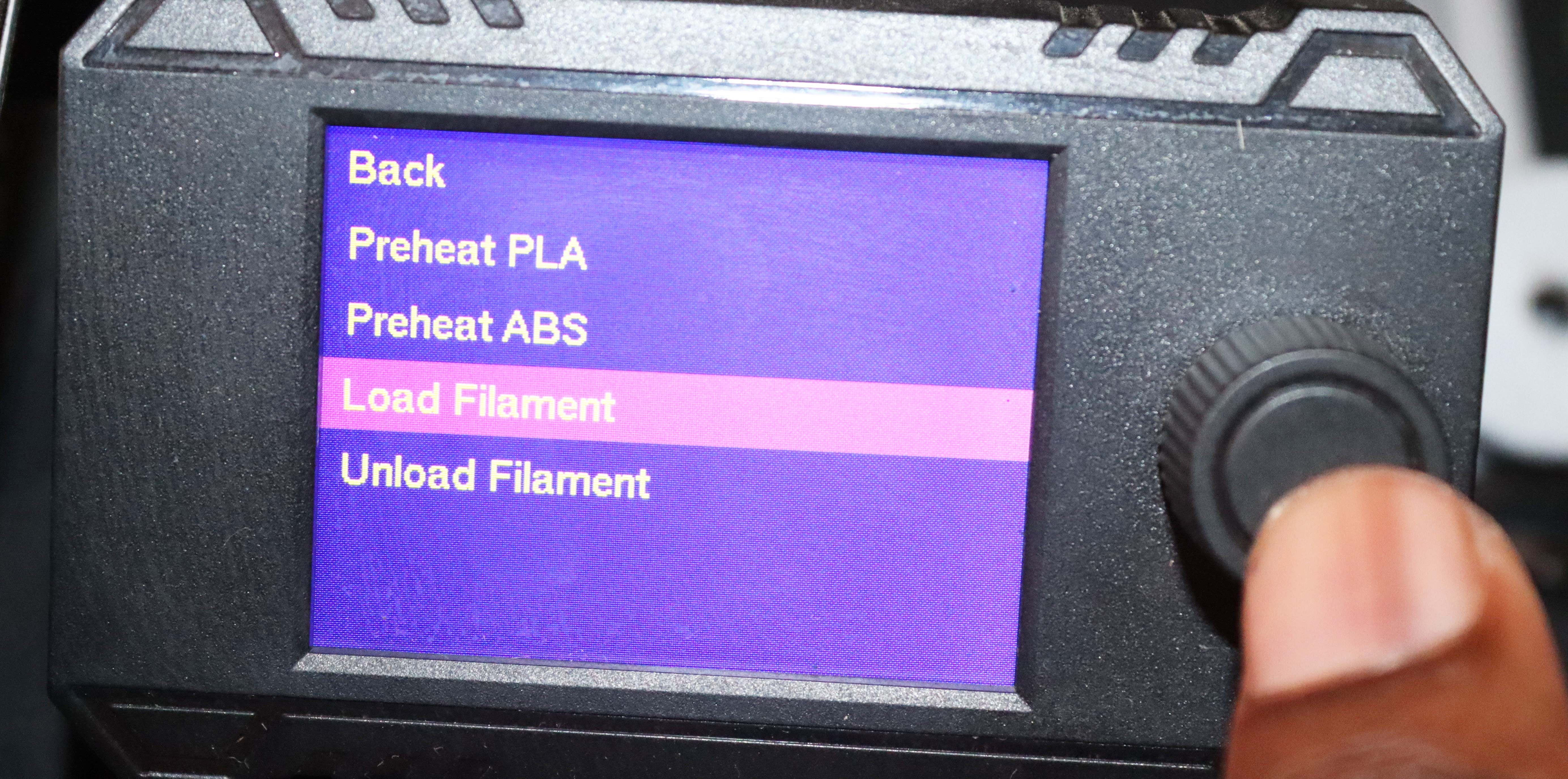

Загрузите филамент: Меню > Prepare > Load Filament.

Полезная проверка перед запуском печати: наблюдайте первые 5–10 слоёв, чтобы убедиться в адгезии и правильном экструзии.

Шаг 4: Процесс печати

В проекте печатаются четыре детали: три ножки и центральная ступица. Печатайте одну ножку, а затем две другие — можно расположить их горизонтально на столе, чтобы избежать необходимости в опорах.

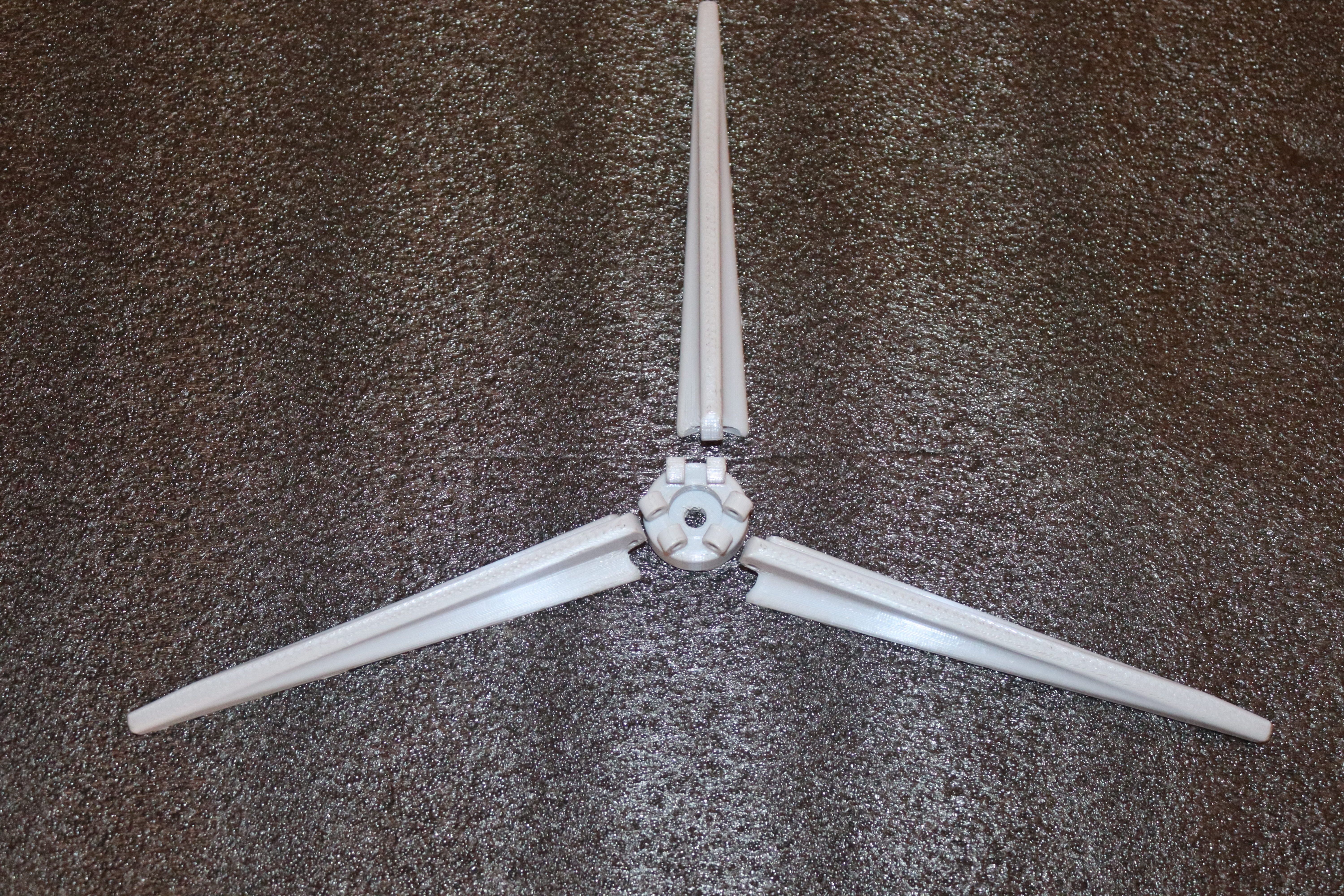

Распечатанные детали должны выглядеть примерно так:

Советы по печати:

• Размещайте длинные элементы лёжа, чтобы уменьшить риск деформации.
• Для тонких конструкций увеличьте количество периметров и инфилла.
• При печати ABS используйте замкнутую камеру, при PETG следите за охлаждением.

Шаг 5: Постобработка печати

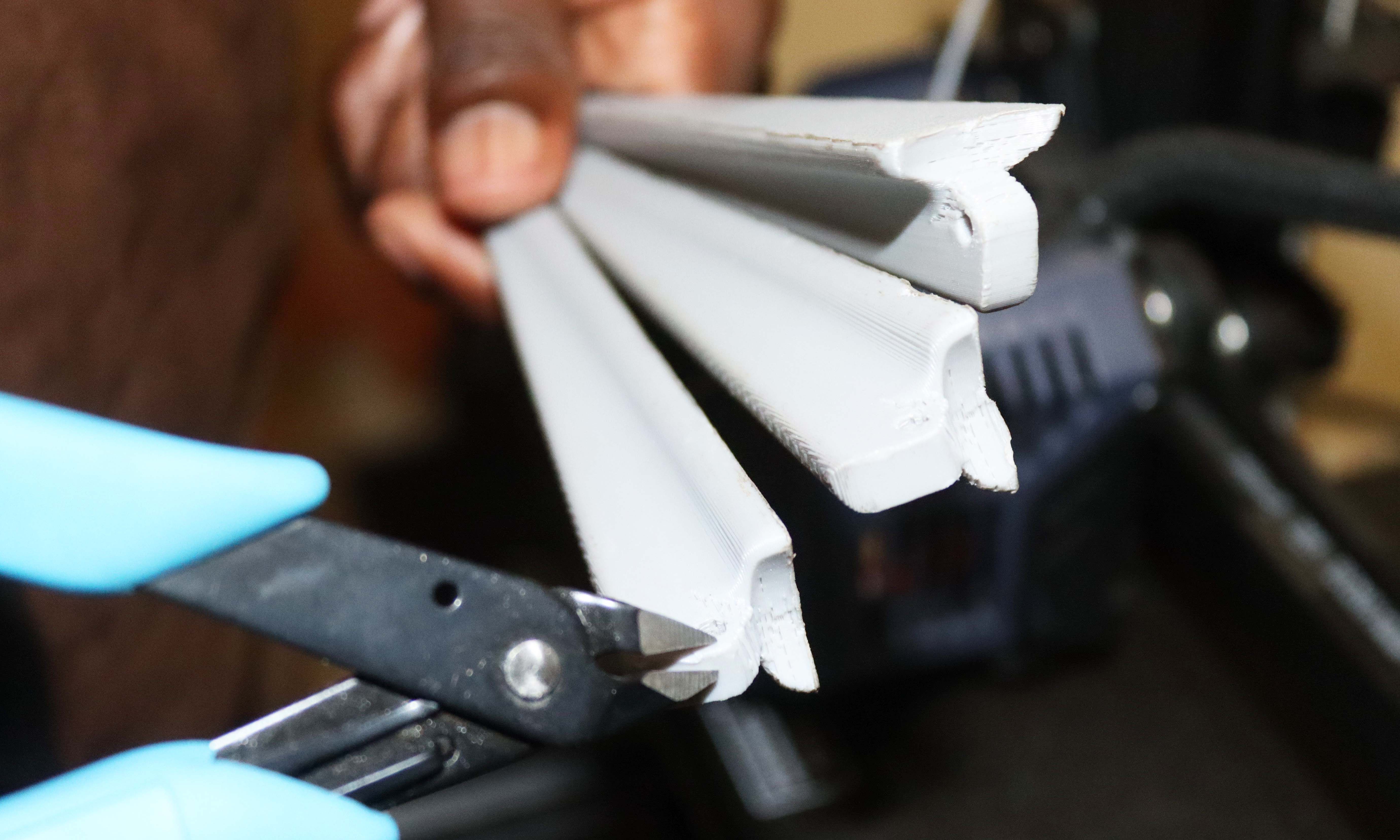

После печати удалите наплывы и точки соприкосновения с опорной платформой кусачками.

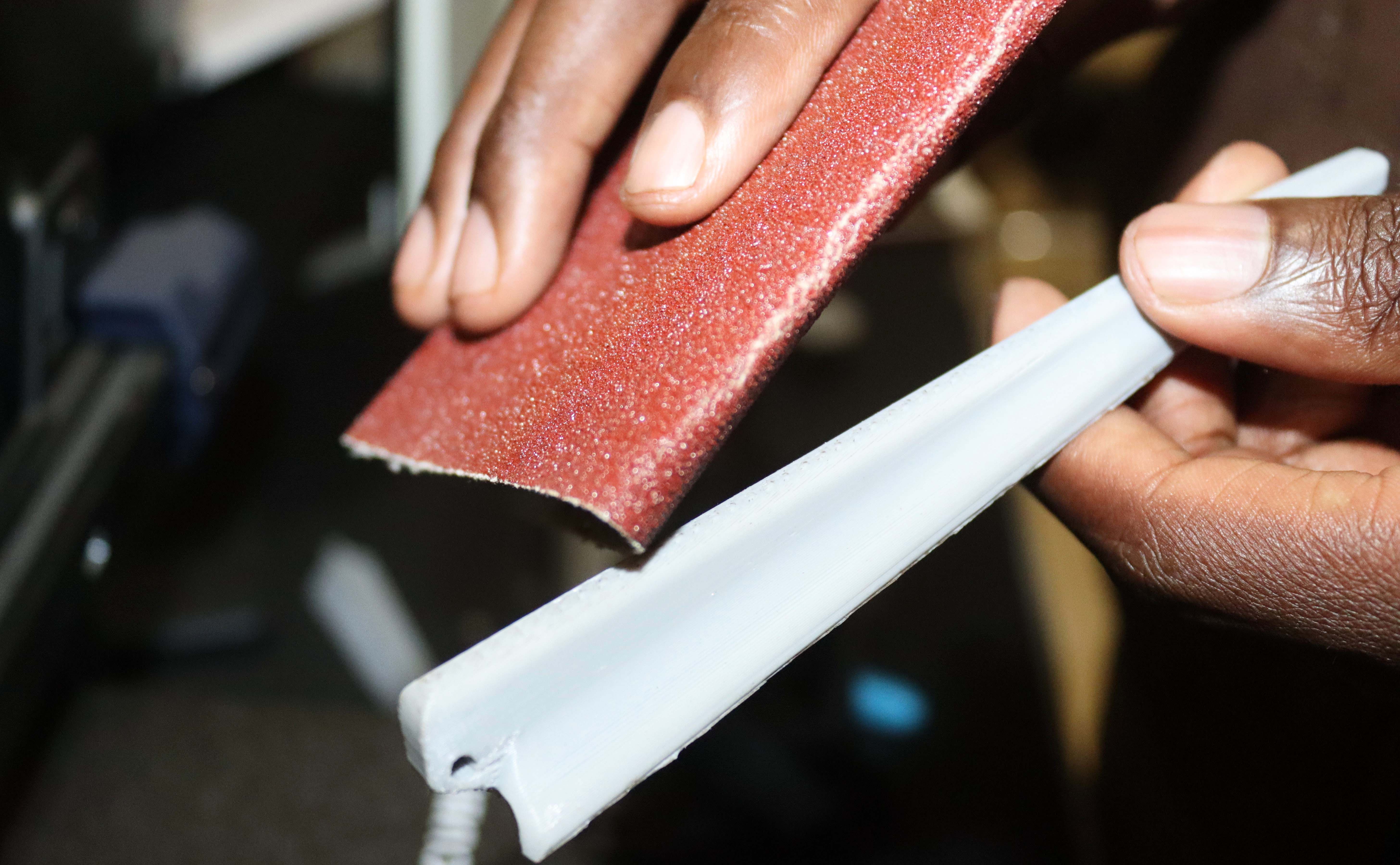

Затем аккуратно отшлифуйте поверхности наждачной бумагой. Начните с крупной зернистости и переходите к более мелкой, в конце протрите деталь тканью.

Будьте осторожны с отверстиями и стенками вокруг отверстий — они хрупкие. При необходимости усилите их каплей клея‑пластификатора или эпоксидкой, но перед этим убедитесь, что отверстия соответствуют размеру винтов.

Шаг 6: Сборка мини‑штатива

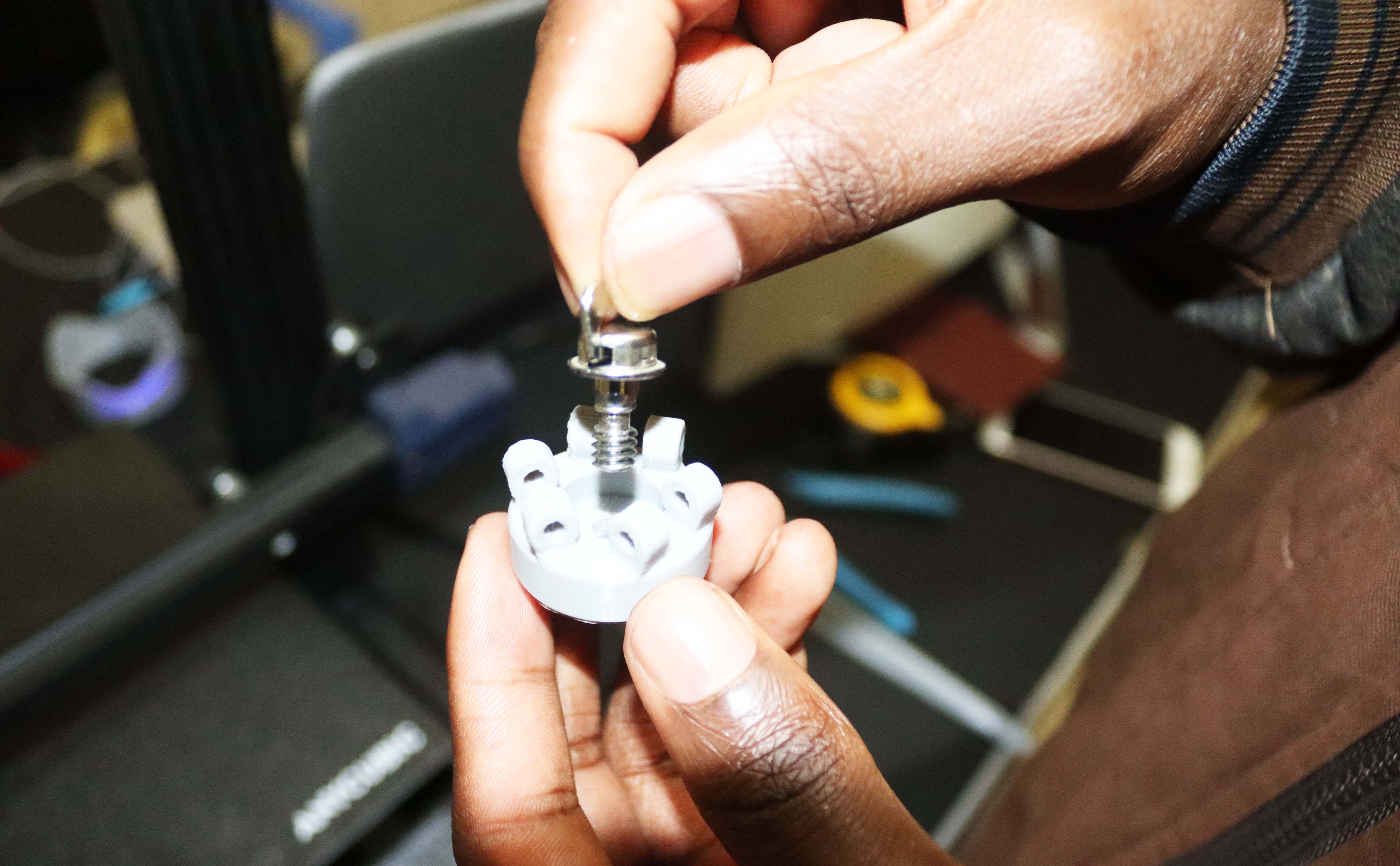

Вставьте фиксирующий винт для камеры в центральную ступицу и закрутите по часовой стрелке до приличного натяга.

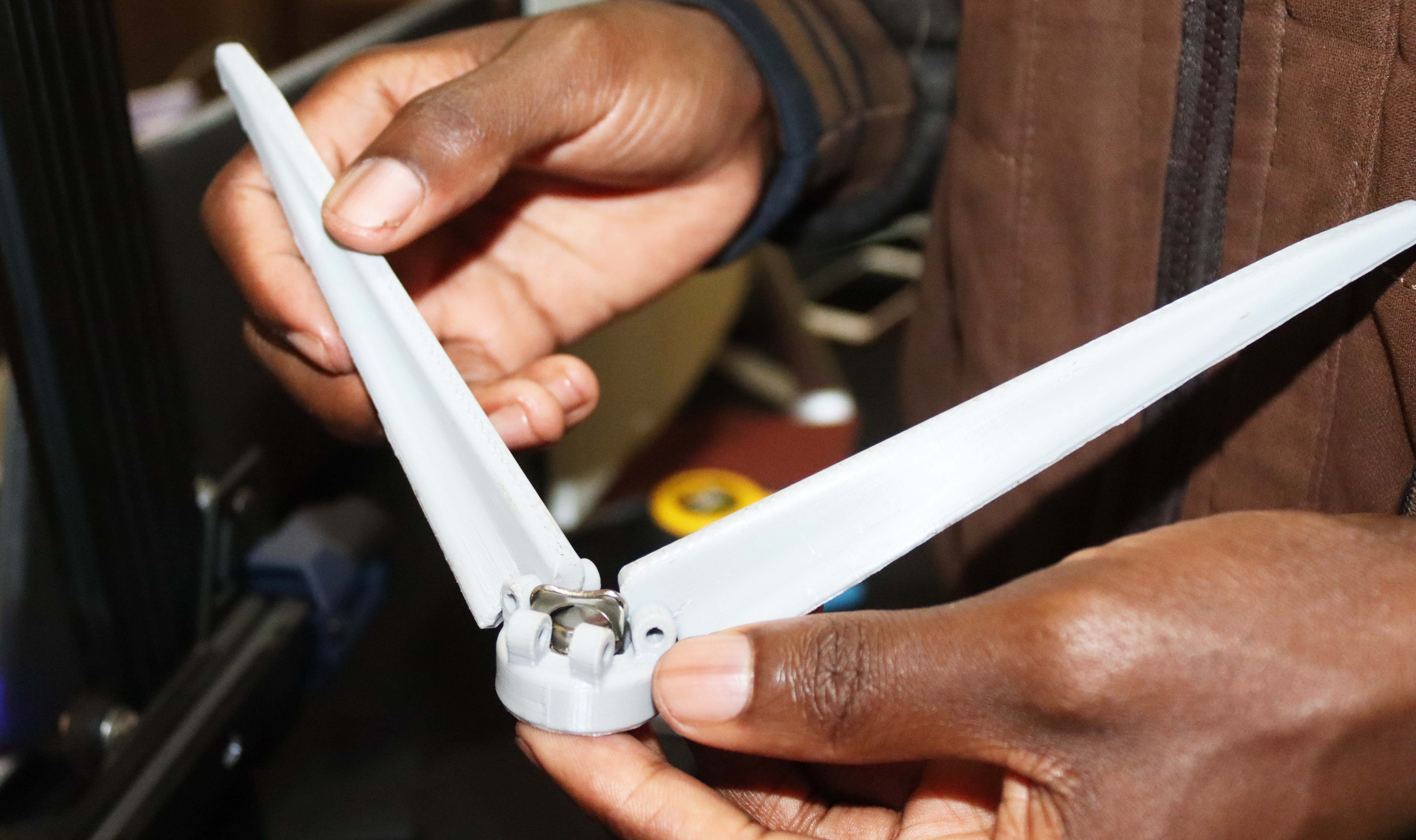

Прикрутите поочерёдно три ножки к ступице винтами M3 × 16 мм, не затягивая слишком сильно, чтобы не повредить пластик. После начального крепежа отрегулируйте положение ножек и окончательно зафиксируйте.

Совет: добавьте гибкую шайбу или фиксатор резьбы, если винты периодически ослабляются.

Шаг 7: Установка камеры и проверка устойчивости

Закрутите камеру на фиксирующий винт и аккуратно раздвиньте ножки для устойчивого положения. Перед съёмкой проверьте:

• Нет ли люфтов в креплении между винтом и камерой.
• Устойчиво ли держится камера при лёгком нажатии на корпус.
• Не скользят ли ножки по поверхности — при необходимости добавьте резиновые накладки.

Если камера качается или крепление не держит вес, не используйте штатив с дорогой аппаратурой — либо усиливайте конструкцию, либо используйте купленный коммерческий штатив.

Улучшения и варианты модификации

• Усиление ступицы: увеличить толщину стенок или добавить внутренние ребра жёсткости в CAD‑модели.
• Универсальное крепление: заменить винт на стандартный 1/4”‑20 для совместимости с большинством камер и адаптеров.
• Складная конструкция: добавить шарниры с фиксатором для регулировки углов ножек.
• Замена материала: PETG для повышения ударопрочности или нейлон для гибкости.
• Декор: покраска или лакировка для защиты и эстетики.

Когда 3D‑печатный штатив не подойдёт

• Для тяжёлых зеркальных камер с большими объективами: самодельный пластик может не выдержать нагрузки.
• Для использования на скользких поверхностях без накладок: пластик скользит и теряет устойчивость.
• При требовании высокой точности позиционирования и плавного движения камеры: профессиональные штативы с шаровой головкой лучше.

Альтернативные подходы

• Купить компактный мини‑штатив в магазине — быстрее и гарантированно прочнее.
• Комбинировать 3D‑напечатанные детали с металлическими втулками и шпильками для повышения прочности.
• Использовать modular‑системы и адаптеры, чтобы получать разнообразные конфигурации без полной переделки модели.

Факто‑бокс: ключевые параметры

• Крепёж под ножки: винты M3 × 16 мм (часто используются в подобных проектах).
• Крепление камеры: стандартные штативные винты 1/4” или более редкие самодельные варианты — проверьте посадочное отверстие на вашей камере.
• Материал: PLA — простой в печати; PETG/ABS — выше прочность и термостойкость.
• Тип печати: FDM/FFF с шагом слоя 0,16–0,24 мм для хорошего баланса скорости и качества.

Контроль качества и критерии приёмки

Проверьте эти пункты перед использованием штатива с камерой:

• Конструкция выдерживает вес тестового груза, аналогичного вашей камере.
• Винт крепления плотно фиксирует камеру без заметного люфта.
• Ножки не деформируются при небольшом нажатии рукой.
• Нет трещин вокруг отверстий крепления после предварительной нагрузки.

Если хотя бы один критерий не выполнен — дорабатывайте модель или используйте другие материалы.

Руководство по устранению неисправностей

Проблема: камера шаткая или падает. Возможные причины и решения:

• Слабый винт крепления — замените на стандартный 1/4” или добавьте шайбу для лучшего контакта.
• Тонкие стенки ступицы — распечатайте со 100% инфиллом или увеличьте толщину в CAD.
• Скользящие ножки — добавьте резиновые накладки или силиконовые стопоры.

Проблема: деталь треснула при закручивании винта. Решение: используйте металлические втулки или увеличьте диаметр отверстия под резьбу и используйте мелкие гайки с пластиковой накладкой.

Чек‑лист для ролей

Maker (тот, кто печатает):

• Скачать модель и проверить размеры.
• Выбрать материал и профиль печати.
• Настроить слайсер и сохранить G‑code.
• Следить за первыми слоями печати.
• Выполнить постобработку и сборку.

Photographer (тот, кто будет использовать):

• Проверить совместимость крепления с камерой.
• Протестировать устойчивость с аналогичным по весу грузом.
• Оценить удобство регулировок и при необходимости запросить изменения дизайна.

Принятие решения: печатать или купить

flowchart TD
  A[Нужен мини-штатив?] --> B{Вес вашей камеры}
  B -->|Легкая: смартфон/компакт| C[Распечатать: дешево и быстро]
  B -->|Средняя: компактная мыльница| C
  B -->|Тяжёлая: зеркалка + объектив| D[Купить коммерческий штатив]
  C --> E{Нужны модификации}
  E -->|Да| F[Изменить модель в CAD и напечатать]
  E -->|Нет| G[Печатать и собрать]

Часто задаваемые вопросы

Поддержит ли PLA вес зеркальной камеры?

PLA может выдержать небольшие зеркальные камеры при правильном дизайне и усилении, но для тяжёлых сочетаний корпуса и объектива лучше выбирать более прочные решения: PETG, нейлон или металлические вставки.

Какой винт использовать для крепления камеры?

Рекомендуется стандартный винт 1/4”‑20, совместимый с большинством камер. В проекте использован фиксирующий винт HJ garden — проверьте соответствие с посадочным отверстием вашей камеры.

Нужно ли использовать опоры при печати?

Если моделям можно придать положение лёжа и они не имеют нависающих частей, опоры обычно не нужны. В противном случае включите поддержку в слайсере.

Краткое резюме

Самостоятельная 3D‑печать мини‑штатива даёт гибкость в дизайне и позволяет получить персонализированное решение. Ключевые моменты — выбор материала, корректная настройка слайсера, аккуратная постобработка и тестирование прочности перед использованием с реальной камерой. При необходимости комбинируйте печатные элементы с металлическими креплениями для надёжности.

Важно: не используйте самодельный штатив с дорогостоящей аппаратурой без предварительных испытаний.
