Как собрать самодельное твердотельное реле на TRIAC для умного дома

Почему выбрать твердотельное реле (SSR) вместо механического

Твердотельное реле (SSR) не содержит механических контактов: переключение выполняется полупроводниками (например, TRIAC для переменного тока). Это даёт несколько практических преимуществ:

• Нет щелчков при срабатывании — комфорт в жилой среде.
• Более высокая скорость переключения и отсутствие «отскока» контактов.
• Меньший физический размер и лучшая надёжность при большом числе операций.
• Низкое собственное потребление в состоянии «выключено».

Когда SSR нежелательно:

• Для низковольтных постоянных цепей лучше подходят MOSFET-реле.
• Для очень высоких импульсных нагрузок или там, где требуется полностью размыкать цепь по постоянному току, механические реле или специализированные силовые ключи будут лучше.

Важно: для индуктивных нагрузок (двигатели, трансформаторы, насосы) обычно нужен снаббер или RC-цепь для защиты TRIAC и снижения перенапряжений.

Что такое TRIAC и MOC3021 — определение в одну строку

TRIAC — силовой полупроводниковый переключатель для переменного тока; MOC3021 — оптрон для управления TRIAC, обеспечивающий гальваническую развязку между логикой и сетью.

Необходимые компоненты (локализация и примечания)

• Резистор 220 Ом, 1/4 Вт
• Резистор 1 кОм, 1/4 Вт
• TRIAC типа BT136 или аналогичный (для более мощных нагрузок выбирайте BTA16 или выше)
• Оптопара MOC3021
• Винтовой клеммник для подключения нагрузки (screw terminal)
• Двухконтактный штекерный разъём (male berg strip) для входа управления
• Универсальная макетная/печатная плата общего назначения
• Панельный держатель на 6 выводов для MOC3021 (опционально)
• Радиатор для TRIAC (опционально, рекомендуется при больших токах)
• Светодиод индикации (опционально)
• Паяльник, припой и инструмент

Локаль: напряжение сети — 110–240 В переменного тока (В~); управляющие логические уровни — 3.3 В или 5 В MCU.

Мини-методология сборки: подход до/во время/после

1. Спланируйте разводку: разместите MOC3021 ближе к входу управления, TRIAC и клеммники — на противоположной стороне платы, чтобы уменьшить наводки.
2. Соберите низковольтную часть (резисторы, вход оптопары) и проверьте её без сетевого питания.
3. Прикрепите TRIAC и предусмотрите радиатор при расчёте тепловых потерь.
4. Перед подачей сетевого напряжения выполните визуальный осмотр и тесты на непрерывность.

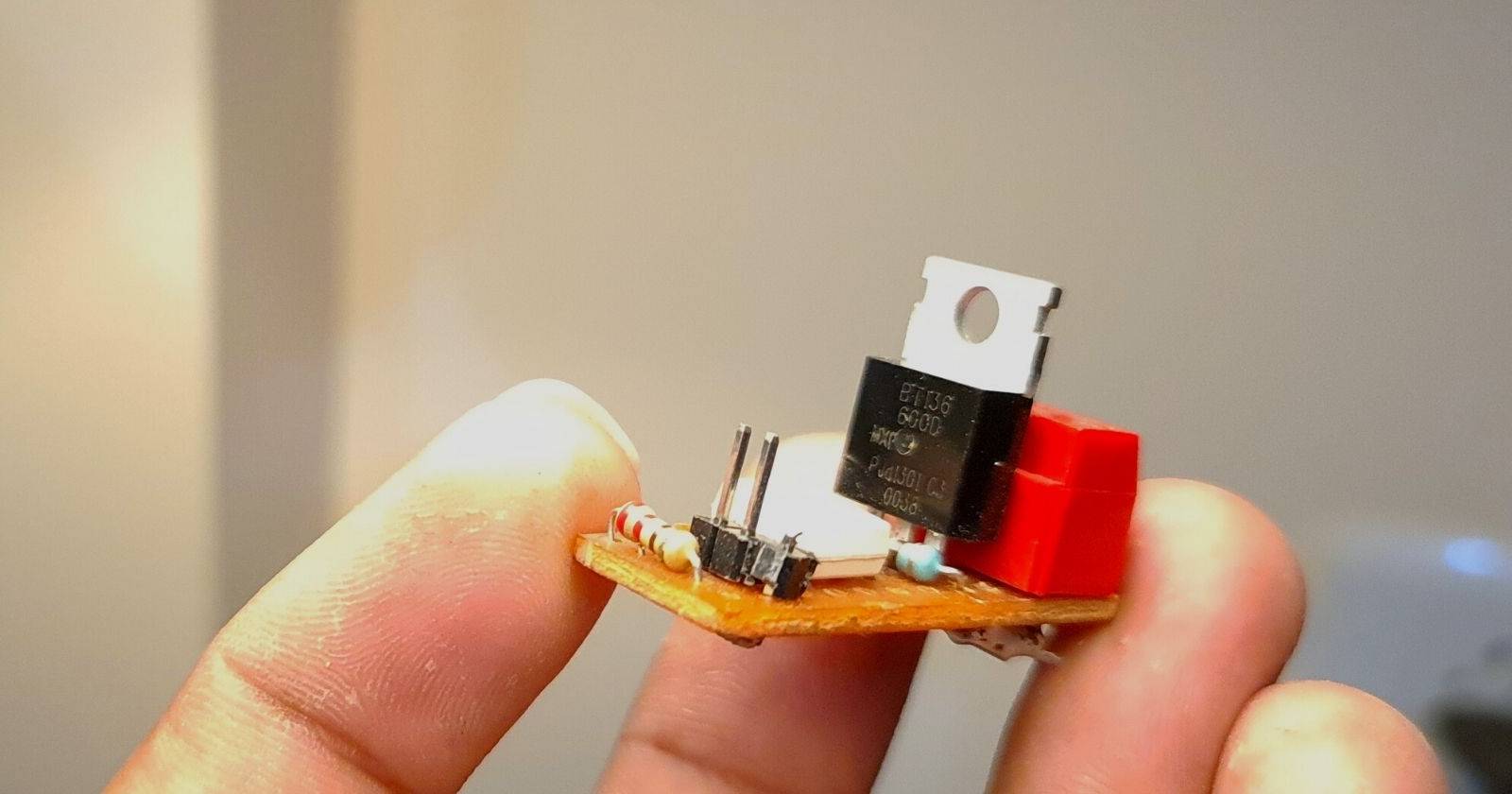

Шаг 1: распайка компонентов на плате

Соберите все компоненты на общей плате согласно схеме.

Советы по пайке и расположению:

• Держите проводники к сети короткими и толстыми; используйте витую пару для сетевых проводов при длинных трассах.
• Разнесите силовую и управляющую части, чтобы минимизировать помехи.
• Если есть индикаторный LED — подключите его через последовательный резистор на 1 кОм к выходу оптопары.

Шаг 2: безопасный тест на стенде (пошагово)

Внимание: вы работаете с опасным сетевым напряжением. Выполняйте тесты только при наличии навыков и фиксируйте заземление. Отключайте питание перед любыми изменениями.

1. Подготовьте сетевой удлинитель; убедитесь, что он не подключён к розетке.
2. Подготовьте нагрузку (лампа, настольный вентилятор) и два гибких провода.
3. Подключите один провод нагрузки напрямую к розетке удлинителя.
4. Другой провод нагрузки подключите к клеммнику SSR (метка T1).
5. Второй контакт от SSR (T2) соедините с гнездом удлинителя.

6. Подключите вход управления SSR к MCU или 3.3/5 В источнику: сигнальный вывод к входу оптопары, общий провод к GND.
7. Включите питание удлинителя и проверьте отсутствие запаха, нагрева или искрения при выключенном управлении.
8. Подайте 3.3 В на вход: нагрузка должна включиться; при снятии управляющего напряжения нагрузка выключается.

Критерии приёмки

• Нагрузка стабильно включается и выключается при подаче/снятии управляющего напряжения.
• Не наблюдается искрения, чрезмерного нагрева TRIAC или проводников.
• Управляющая часть остаётся гальванически развязанной от сети.

Как это работает: принцип действия SSR на оптопаре + TRIAC

Когда подаётся управляющее напряжение (3.3 В или 5 В) на вход оптопары MOC3021, её светодиод излучает инфракрасный свет. Приёмник внутри оптопары активируется, пропуская ток к гейту TRIAC и снижая сопротивление между его выводами — TRIAC открывается и проводит переменный ток через нагрузку. Оптопара обеспечивает гальваническую развязку, защищая MCU от сетевых помех.

Шаг 3: соединение с Arduino/ESP8266/NodeMCU

• Количество проводов: 2 (сигнал 3.3 В/5 В и общий GND). Для ESP8266/ESP8266-совместимых плат обычно используйте 3.3 В сигнал.
• Логика: используйте цифровой выход MCU через резистор (220 Ом) на вход оптопары.
• При использовании MCU с 5 В логикой (Arduino Uno) убедитесь, что оптопара совместима с уровнем.

Совет для проектов: при использовании несколько SSR на одной плате пометьте каналы и проложите сетевые трассы так, чтобы избежать перекрёстных наводок.

Выбор TRIAC и теплоотвод

• BT136 подойдёт для лёгких и средних нагрузок (лампы, малые моторы) при умеренном токе.
• Для нагрузок свыше нескольких сотен ватт выбирайте BTA16 или выше и крепите TRIAC на радиатор.
• Оцените тепловой режим: мощность потерь P = I_rms^2 × R_on_approx; без точных данных используйте запас по рассеиваемой мощности и радиатор.

Важно: для индуктивных нагрузок применяйте RC снаббер (например, 100–470 Ом и 47–100 nF закороченные по одному из типовых вариантов) или используйте TRIAC с встроенным защитным диапазоном.

Альтернативные подходы и когда они лучше

• Механическое реле: лучше для полного размыкания цепи, для высоких пусковых токов, и когда допустим щелчок.
• SSR на основе MOSFET: лучше для постоянного тока и низких потерь при включении.
• Релейные модули с готовыми защитами: экономят время и дают сертифицированные интерфейсы для монтажа в электрощитах.

Тесты, отладка и критерии приёма

Тестовые случаи:

• TC1: Подключение лампы 60 Вт, включение/выключение 1000 циклов — отсутствие сбоев.
• TC2: Проверка на утечку при выключенном SSR — ток утечки должен быть минимальным и не вызывать подсветки ламп.
• TC3: Нагрев TRIAC при 75% номинальной нагрузки в течение 30 минут — температура корпуса в пределах безопасной рабочей температуры.

Критерии приёмки:

• Надёжное переключение при заданной частоте и длительности.
• Отсутствие самопроизвольных срабатываний при флуктуациях управления.

Отладочные сценарии и типичные неисправности

• Не включается: проверьте полярность входных проводов, целостность резисторов, работоспособность светодиода оптопары.
• Нагрев TRIAC: увеличьте радиатор или выберите более мощный TRIAC.
• Свечение лампы при «выключено»: проверьте ток утечки через TRIAC; для маленьких ламп идеальнее механическое реле или добавьте шунтирующий резистор/конденсатор.

Ручная инструкция для ролей (Role-based checklists)

Для Макера:

• Убедиться в наличии инструментов: мультиметр, паяльник, изолента.
• Протестировать низковольтную часть перед подачей сети.

Для Электрика/Установщика:

• Проверить заземление и изоляцию.
• Убедиться, что корпус распределительной коробки выдерживает тепловыделение.

Для Проектировщика PCB:

• Разнести силовые и сигнальные дорожки.
• Обеспечить места под радиатор и клеммы.

Примеры использования в проектах умного дома

• Бесшумные Wi‑Fi выключатели на базе ESP8266/ESP12.
• Управление освещением с датчиков движения (без щелчков реле).
• Интеграция с Home Assistant на Raspberry Pi через MQTT для автоматизации расписаний и сценариев.

Совместимость и миграция с существующих реле

• Механические реле → SSR: уменьшение габаритов и количество помех, но нужно учесть ток утечки и невозможность «разомкнуть» цепь по постоянному току.
• Выбор TRIAC: BT136 для лёгких нагрузок, BTA16 для более тяжёлых.

Примеры схем с улучшенной защитой (кратко)

• Добавьте RC-снаббер (например 47 Ω + 100 nF) параллельно нагрузке для снижения перенапряжений при индуктивных нагрузках.
• Поставьте термистор NTC на входе питания, если ожидаются высокие пусковые токи.

Безопасность и соответствие норм

• Проекты, подключённые к сети, должны собираться с соблюдением локальных электротехнических норм.
• Для коммерческого использования рассмотрите сертифицированные модули или испытания у лаборатории.

Сравнение вариантов: краткая матрица

• Механическое реле: полное размыкание, щелчки, большие размеры.
• SSR на TRIAC: бесшумно, хороший для AC, возможна утечка тока в выключенном состоянии.
• MOSFET SSR: отличен для DC и низких потерей.

Галерея краевых случаев

• Малые LED лампы могут светиться при выключенном SSR из‑за малой утечки.
• Двигатель с большим пусковым током: TRIAC без радиатора быстро перегреется.
• Сеть с сильными помехами: оптопара снижает риск повреждения MCU, но добавьте фильтрацию.

Краткий глоссарий (1‑линейные определения)

• TRIAC: двунаправленный полупроводниковый ключ для AC.
• Оптопара (оптрон): устройство, обеспечивающее световую развязку сигнала.
• Снаббер: RC-цепь для подавления перенапряжений.

Короткое объявление для блога (100–200 слов)

Соберите своё собственное твердотельное реле: бесшумный, компактный и надёжный переключатель для умного дома. В этом руководстве — список деталей, простая схема на MOC3021+TRIAC, пошаговая сборка и тестирование с MCU (3.3–5 В). Рассмотрены вопросы теплоотвода, защита при индуктивных нагрузках и альтернативы. Подойдёт для управления лампами, вентиляторами и автоматизации с Home Assistant. Для проектов с высокой мощностью — рекомендации по выбору TRIAC и радиатора.

Краткое резюме

• SSR даёт бесшумное и надёжное переключение AC для умного дома.
• Для индуктивных нагрузок — используйте снаббер и радиатор.
• Тестируйте на стенде и соблюдайте технику безопасности при работе с сетью.

FAQ

Какую управляющую разводку использовать для ESP8266?

Используйте цифровой выход 3.3 В через резистор 220 Ом на вход оптопары; общий GND подключается к общему проводнику.

Можно ли использовать это реле для цепей постоянного тока?

TRIAC оптимизирован для AC; для постоянного тока лучше применять MOSFET‑ключи или специализированные SSR для DC.

Что делать, если при выключении лампа продолжает слабо светиться?

Это обычно из‑за утечки через TRIAC. Решения: добавить шунтирующий резистор/конденсатор, использовать механическое реле или установить более подходящий тип SSR.
