Как собрать рэковый корпус для компьютера своими руками

Вступление

Рэковые корпуса — отличное решение для компактной организации большого количества техники. Я начал как инженер по осветительному оборудованию, затем работал техником в ЦОДе, и у меня появилась слабость к монтажному железу. Построить собственный рэковый корпус — идеальный проект для начинающего столяра: функционально, полезно и даёт возможность индивидуальной настройки.

Зачем нужен рэковый корпус

• Организация. Корпус помогает спрятать кабели, аккуратно разместить блоки питания, сетевые фильтры и периферию. Рэк упрощает транспортировку комплекта оборудования.
• Кастомизация. Можно добавить ручки, колёса, карманы для кабелей, обшивку ковролином, угловые накладки. Готовые решения есть, но сборка даёт полный контроль над внешним видом и набором функций.
• Модульность. Стандарт 19” и измерение в U (rack units) упрощают замену устройств и набор аксессуаров: панели, полки, выдвижные основания и т. п.
• Несколько компьютеров. Если у вас несколько настольных корпусов, переход на рэковое размещение делает всё компактнее и эстетичнее.

Недостатки

• Стоимость. Рэковые аксессуары (рельсы, розетки, слайд-механизмы) обычно дороже типичных ПК-компонентов. Иногда бывают выгодные находки на распродажах или аукционах.

Примечание о единицах измерения

Автор использует сочетание миллиметров и дюймов; я сохранил оба формата там, где это помогает. Все критичные размеры указаны в миллиметрах с эквивалентом в дюймах.

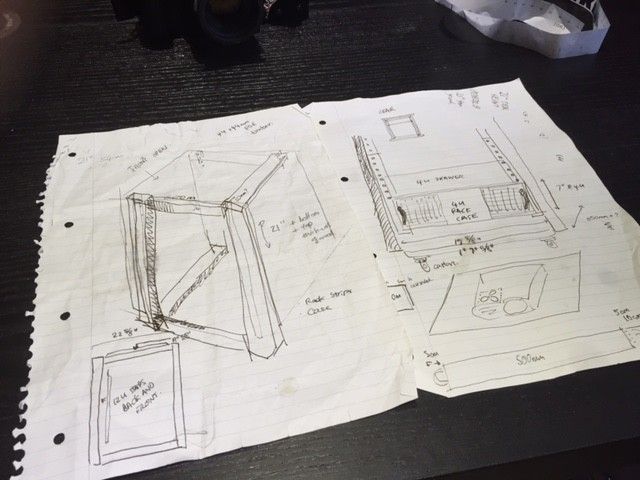

Дизайн и варианты конструкции

Выбор общей архитектуры зависит от целей и условий использования. Основные подходы:

• Открытая рама. Лёгкая, простая в изготовлении и дающая гибкость по боковым крышкам. Хорошо подходит, если вы хотите оставить верх открытым, например, для проектора.
• Панельный корпус из MDF или фанеры. Прочная и более законченная внешне конструкция. Подходит для стационарной установки и большой нагрузки.
• Лёгкие панельные кейсы в стиле flight case. Часто используют тонкий пластик и усиленные углы — удобны для частых перевозок.

Я выбрал открытую раму с опцией последующей зашивки тонкой фанерой и обшивки ковром — это лёгко и даёт возможность оставить верх открытым под проектор.

Основные требования к проекту

• Высота 12U — чтобы вместить 4U корпус ПК, 3–4U выдвижные ящики и проекторный лоток.
• Глубина около 500 мм для ATX-корпуса и запаса для кабелей.
• Рельсы с обеих сторон (перед/зад) — чтобы иметь возможность монтировать устройства с доступом с любой стороны.

Факты и ключевые числа

• Стандартная ширина монтажа: 19” = 482,6 мм.
• Принятая ширина с запасом автора: 493 мм (~19,4”).
• 1U = 1,75” = 44,45 мм. 4U ≈ 7” = 177,8 мм.
• Высота проекта: 12U ≈ 12 × 44,45 мм = 533,4 мм (внутренняя полезная высота для монтажа устройств).
• Примерная итоговая стоимость материалов: около $100 (без учёта профессиональных рельс и слайдов высокого класса).

Материалы и инструменты

Материалы

• Древесина для рамы: строганная квадратная рейка 34 мм (по автору) или стандартный брус 2x4 для более тяжёлой нагрузки.
• Поперечные монтажные планки с шириной под 19” (около 493 мм с учётом обшивки).
• Тонкая фанера/МДФ для боковин и крышки (примерно 6–9 мм для обшивки).
• Рельсы для 12U (пара). Нужны крепёжные отверстия и набор винтов; возможны cage nuts для универсальности.
• Крепёж: саморезы по дереву, 2” Kreg-винты (если используете Kreg Jig), столярный клей.
• Ковровая обивка для акустических или декоративных целей и клей для ковролина.
• Ручки, колёса (если требуется мобильность), болты и шайбы.
• Щётки и заглушки для кабельных вводов (по желанию).

Инструменты

• Пила (циркулярная, торцовочная или лобзик). Таблица распила облегчает задачу.
• Дрель/шуруповёрт.
• Крег Jig (сильно рекомендую для прочных карманных соединений).
• Сверлильные биты, торцевые ключи или отвертки для рельсовых винтов.
• Рулетка, угольник, карандаш.
• Наждачная бумага, кисть/распылитель для покраски.

Чеклист материалов в формате «взять с собой в магазин»

• Деревянные рейки 34×34 мм (x4 вертикали + поперечины)
• Поперечные направляющие ~493 мм (x4: 2 фронтальных, 2 задних)
• Боковые панели фанера/MDF 450–500 мм глубина (x2)
• Рельсы 12U (1 пара)
• Kreg Jig + 2” Kreg-винты
• Саморезы по дереву и столярный клей
• Ручки и колёса, болты, шайбы
• Ковролин и клей для него
• Отделочные материалы: грунт, краска/лак

Шаблон распила (cut list) — пример для выбранной конструкции

Пошаговая методика сборки

1. Подготовка и измерения

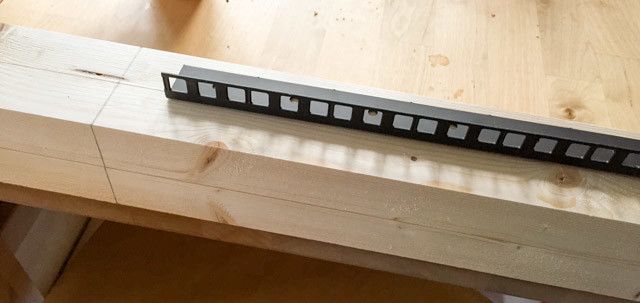

   • Измерьте рельсы, которые вы купили: их длина определит высоту вертикальных стоек. Добавьте толщину верхней и нижней поперечин и небольшой запас (несколько мм) для свободной подгонки.
   • Отмерьте внутреннюю ширину: 482,6 мм для чистого 19”, но если планируете ковровую обшивку, добавьте 2–3 мм с каждой стороны. Автор использовал 493 мм в сумме.

2. Распил и предварительная сборка

   • Разрежьте рейки и поперечины по шаблону распила.

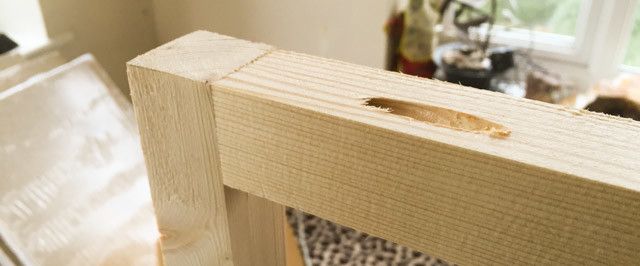

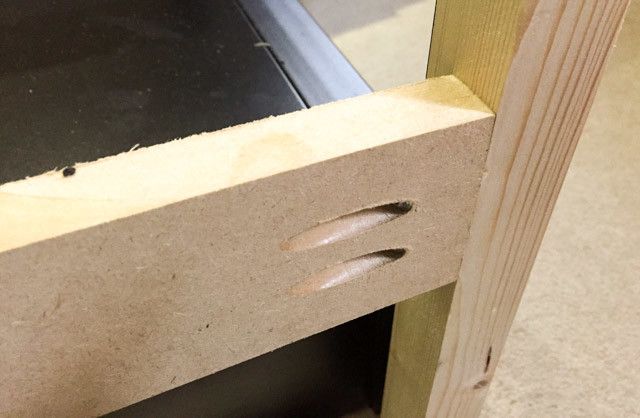

   • Если используете Kreg Jig: отметьте точки для карманных отверстий и сделайте стандартные карманные соединения для поперечин и вертикалей.

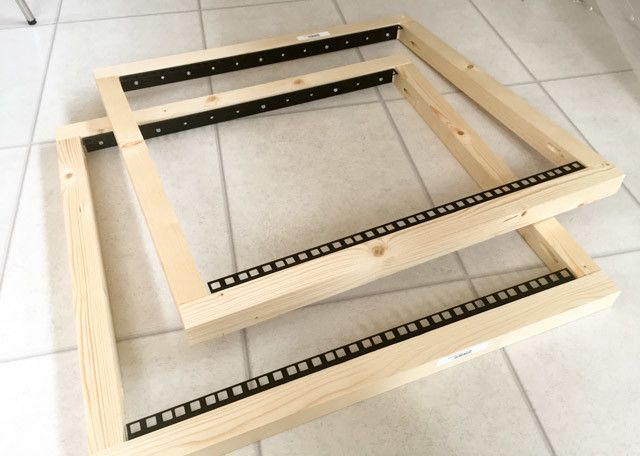

   • Собирать фронтальный и задний каркасы отдельно: закрепите поперечины к вертикалям.

3. Сборка каркаса

   • Соедините фронт и зад, выровняйте углы под 90° и закрепите поперечинами сверху и снизу.
   • Проверяйте диагонали, чтобы избежать ромбообразной деформации.

4. Примерка рельс и сверление крепёжных отверстий

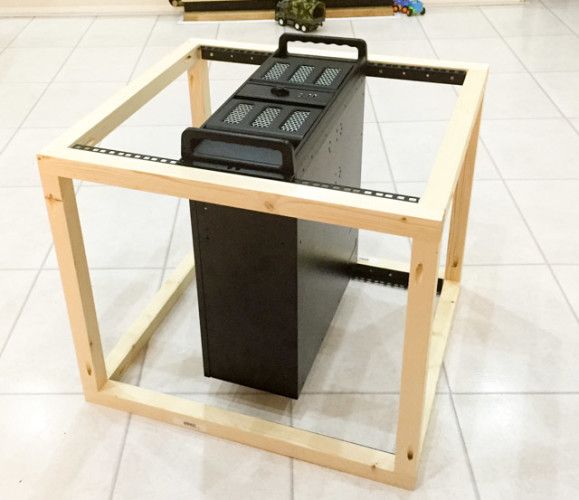

   • Временно прикрутите рельсы и поместите ваш 4U корпус, чтобы проверить посадку.
   • Для постоянного крепления использовать «tee nuts» или закладные гайки при сильной нагрузке. Для лёгкой/средней загрузки можно использовать винты в отверстия рельс.

5. Боковые панели и ручки

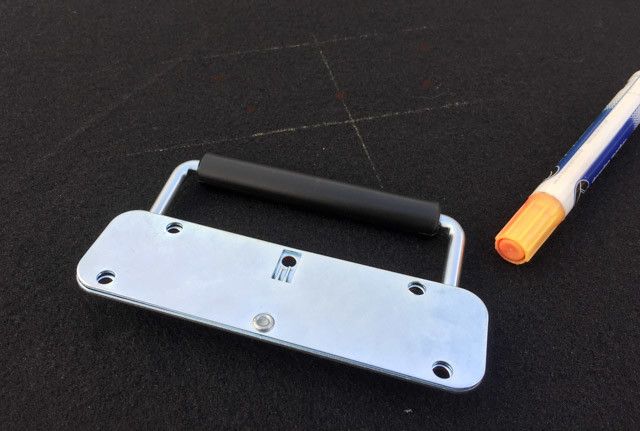

   • Сделайте ручки: автор приклеил и закрепил полосы MDF толщиной 18 мм по центру боковой поверхности, чтобы винты ручек не пробивали тонкую рейку.

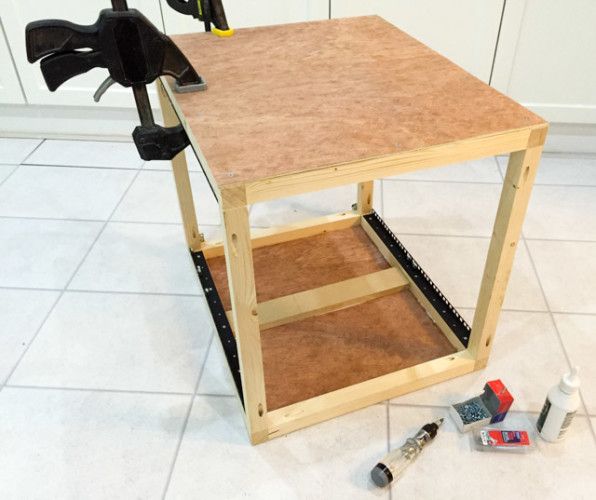

   • Отрежьте боковые панели по глубине (в примере 450 мм) и прикрутите с внутренней стороны рамы, добавляя столярный клей для прочности.

6. Отделка корпуса

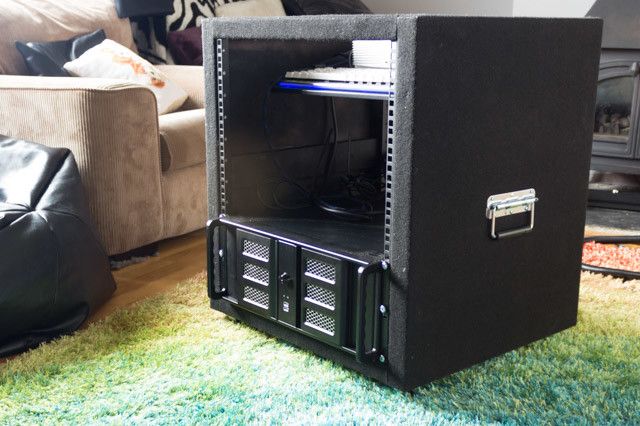

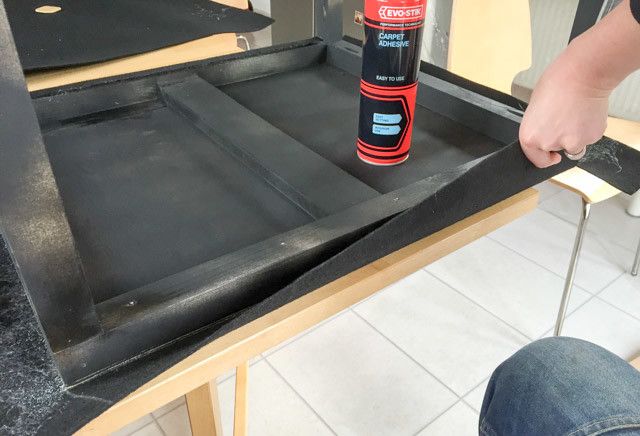

   • По желанию снимите рельсы и покрасьте раму. Автор сделал один грубый чёрный слой краски, затем обшил ковровым материалом и приклеил его усиленным клеем.
   • Если используете ковровое покрытие, заводите его под рельсы при последующем монтаже, чтобы сохранить аккуратный край.

7. Финальный монтаж и аксессуары

   • Установите ручки, колёса и розеточный блок. Сделайте аккуратные отверстия для вывода кабелей, установите щётки-пробки.

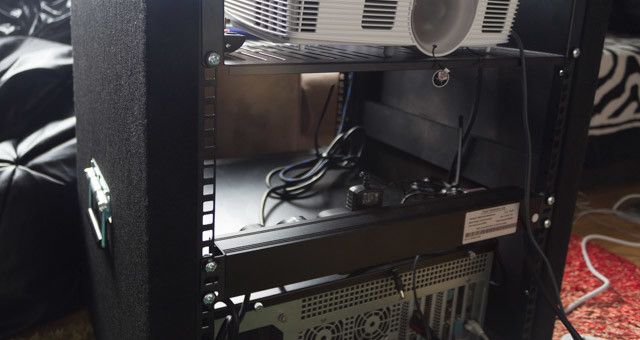

   • Смонтируйте ПК, полки и прочие устройства.

Крепление рельс и рекомендации по болтам

• Рельсы должны быть жёстко прикручены к раме и выдерживать как статическую нагрузку корпуса, так и динамическую при транспортировке.
• Для усиления используйте tee nuts или закладные гайки в деревянной планке. Они обеспечивают более равномерное распределение нагрузки и не «вырвут» резьбу при ударе.
• Для устройств с cage nuts используйте соответствующие болты M6 (проверяйте спецификацию рельс).

Отделка, эстетика и защита

• Ковровая обивка «speaker carpet» придаёт законченный вид и защищает устройство при транспортировке. Клей должен быть предназначен для ткани/ковра и подходить под материал основы.
• Альтернативы: покраска, лакировка, обтяжка винилом, оклейка тканью. Для стационарного использования дерево можно покрыть лаком для долговечности.

Варианты и альтернативные подходы

• Сделать полностью закрытый корпус из 18 мм фанеры для большей прочности и звукоизоляции.
• Использовать алюминиевые профили вместо дерева — дороже, но легче и чаще применимо для тяжёлых нагрузок.
• Ставить 2U или 1U слайд-механизмы для клавиатуры/монитора вместо стационарной полки.

Когда такой проект не подойдёт

• Если вам нужен очень прочный транспортируемый кейс для тяжёлых серверов и частых выездов — лучше рассмотреть профессиональные flight case решения или металлические рэковые шкафы.
• Если необходима высокая электромагнитная экранировка или климат-контроль — самодельный деревянный корпус не обеспечит понижение EMI и не заменит вентиляцию и кондиционирование.

Критерии приёмки

• Жёсткость конструкции: рама не люфтит и держит форму при снятии/установке рельс.
• Соответствие внутренней ширины 19” (с учётом обшивки).
• Надёжность крепления рельс: нет проворачивания винтов, нет вырывания резьбы.
• Равномерная опора для установленных устройств: нет перекосов.

Безопасность и хорошая практика

• Сделайте пилу и сверла безопасными: используйте защитные очки и перчатки при распиле.
• MDF очень плотный и склонен к расщеплению — всегда сверлите направляющие отверстия перед закручиванием винтов.
• При использовании клея и красок работайте в проветриваемом помещении.

Технические хитрости и приёмы

• Kreg Jig делает карманные соединения простыми и прочными; если вы не уверены в столярных навыках, это упростит задачу.
• Оставляйте небольшой припуск при распиловке планок под ковролин или обивку — лучше отрезать лишнее, чем не дотянуть.
• Для боковых ручек создавайте усиленные площадки — тонкая рейка не выдержит длительной динамической нагрузки.

Чеклист перед запуском в эксплуатацию

• Рельсы затянуты и протестированы на вес установленного оборудования.
• Все острые кромки обработаны.
• Кабели организованы и зафиксированы.
• Колёса и ручки надёжно закреплены.

Стоимость и влияние выбора материалов

• Древесина: дешёвле, легко обрабатывать, но менее устойчива к ударам и влаге; хороша для домашнего использования.
• Металл/алюминий: дороже, легче, дольше служит, подходит для профессиональных перевозок.
• Отделка ковром и аксессуары составляют заметную долю итоговой цены.

Обслуживание и эксплуатация

• Периодически проверяйте крепления рельс и ручек после транспортировки.
• При накоплении пыли очищайте внутренние поверхности и фильтры устройств.
• При необходимости заменяйте колёса на более тяжёгрузные для больших нагрузок.

Короткая галерея типичных проблем и способы их решения

• Проблема: рельсы проворачиваются в мягкой древесине. Решение: установить tee nuts или усилить посадочное место металлической пластиной.
• Проблема: MDF при закручивании винтов трескается. Решение: просверлите пилотное отверстие и используйте короткие шурупы или закладные втулки.
• Проблема: корпус кривит при нагрузке. Решение: добавьте диагональные распорки или увеличьте сечение стоек.

Глоссарий 1 строка

• U: единица высоты рэкового пространства, 1U = 44,45 мм.
• Kreg Jig: приспособление для создания прочных карманных соединений в столярных работах.
• Cage nut: гайка в оправе, используемая для установки оборудования в рельсы.
• Tee nut: втулочная гайка с зубьями для врезки в дерево.
• VESA: стандарт крепления для мониторов.

Шаблон для заметок при планировании (копируйте и редактируйте)

• Внутренняя ширина (мм): _
• Внутренняя глубина (мм): _
• Высота в U: 12U
• Список устройств и занимаемые U: _
• Вес ожидаемый: _
• Требуемые аксессуары: рельсы, полки, розетка, слайд-механизм

Заключение

Сборка собственного рэкового корпуса — отличный проект для тех, кто хочет получить кастомное, портативное и аккуратное решение для размещения компьютерной техники. Это комбинация базовой столярки, понимания рэковых стандартов и аккуратной отделки. Вы получите именно то, что нужно: от полностью открытой рамы до полностью закрытого и обшитого кейса.

Если у вас есть вопросы, предложения по улучшению конструкции или вы хотите увидеть чертежи для другой конфигурации (20U, полностью закрытый корпус, алюминиевый профиль), спрашивайте — отвечу и помогу с адаптацией планов.

Important: отмечайте толщину материалов и реальные размеры ваших устройств перед финальным распилом.

Краткое резюме

• Простая открытая рама из деревянного бруса — быстрый и доступный путь к рэковому корпусу.
• Обязательно подгоняйте внутренние размеры под свои рельсы и устройства.
• Используйте Kreg Jig для прочных соединений, tee nuts для надёжного крепления рельс, и пилотные отверстия при работе с MDF.
• Отделка и аксессуары сильно влияют на итоговую стоимость и внешний вид.

Спасибо за внимание — удачных сборок и аккуратных монтажей!
