Как собрать макро‑клавиатуру своими руками с Arduino и QMK

Вне зависимости от того, стримите ли вы на Twitch, работаете в 3D‑редакторе или просто хотите ускорить повседневные задачи, макро‑клавиатура (macro keypad) может значительно повысить эффективность. Это вспомогательное устройство можно запрограммировать под сочетания клавиш, макросы и команды, которые выполняются одним нажатием.

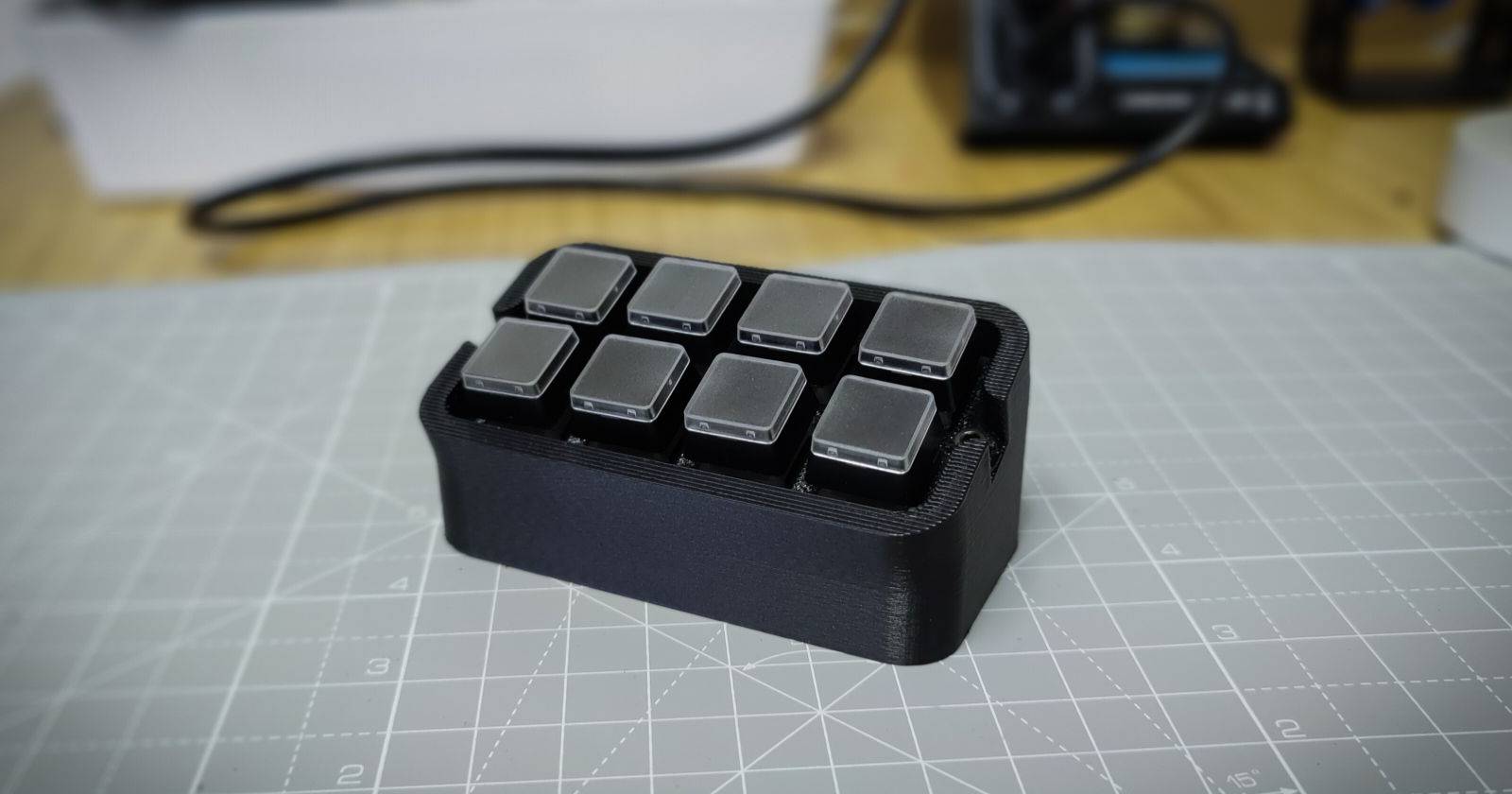

Эта инструкция показывает, как сделать простую 8‑клавишную макро‑клавиатуру: 3D‑корпус, механические переключатели Cherry MX‑совместимого формата, Arduino Pro Micro и прошивка QMK. Материалы доступны в интернете, а сборка — полезный проект для изучения пайки и прошивок.

Кому подойдёт проект

• Стримерам и стрим‑менеджерам для управления сценами/звуком.
• Видеоредакторам и 3D‑дизайнерам для запуска скриптов и инструментов.
• Разработчикам и тестировщикам для быстрого переключения инструментов.

Важно: проект рассчитан на пользователей с базовыми навыками пайки; если вы никогда не паяли, практика на макетной плате перед реализацией поможет.

Основные преимущества и ограничения

Преимущества:

• Полная программируемость через QMK.
• Компактность и возможность кастомизации корпуса.
• Низкая цена при самостоятельной сборке.

Ограничения:

• Требуется время на печать корпуса и пайку.
• Нужны базовые навыки электроники.
• При некорректной прошивке возможны конфликты с ОС (как с любым HID‑устройством).

Инструменты и компоненты

Ниже список того, что понадобится. Большую часть можно купить онлайн.

Инструменты

• 3D‑принтер или сервис 3D‑печати.
• Паяльник с тонким жалом.
• Отвёртка/шестигранник под ваши болты.
• Кусачки и стриппер для проводов.
• Маленькая плоская отвёртка или пинцет для короткого замыкания бутафории при входе в загрузчик.

Компоненты

• Пластик для 3D‑печати (PLA, PETG и др.).
• Arduino Pro Micro (совместимый контроллер с поддержкой QMK).
• 8 × механические переключатели Cherry MX‑совместимого типа.
• 8 × колпачка для клавиш (keycaps), можно с возможностью перенабивки.
• 2 × M3 болта для крепления задней панели.
• Силиконовая (не ПВХ) изолированная проводка для гибкости.
• Двухсторонний скотч или суперклей для фиксации Arduino.

Примечание: используйте провод с сечением 22–26 AWG; тонкий гибкий силиконовый провод удобнее в печатном корпусе.

Этапы работы — обзор

1. Печать корпуса и задней панели.
2. Создание конфигурации раскладки и подбор пинов в Keyboard Firmware Builder.
3. Прозрачная проводка переключателей и припайка к Arduino.
4. Прошивка .hex‑файла через QMK Toolbox.
5. Тестирование на сайте Keyboard Checker и сборка корпуса.
6. Настройка макросов и слоёв в QMK при необходимости.

Следующие разделы раскрывают каждый шаг подробно, с советами, диагностикой и готовыми шаблонами.

Шаг 1: Печать корпуса и задней панели

Авторы использовали модель Stream Cheap Mini Macro Keyboard с Thingiverse, но можно взять любую аналогичную модель. Мы печатали основание из PLA, а заднюю панель из PETG для прочности, однако выбор материала зависит от того, сколько прочности и гибкости вы хотите.

Рекомендации по печати:

• Толщина стенок 2–3 мм даёт хорошую прочность.
• Первый слой с качественной адгезией предотвращает деформацию.
• PETG полезен для задней панели, если планируете частые разборки.
• Если вы не уверены в настройках, делегируйте печать локальной мастерской.

Совет: печатая несколько версий корпуса (разные посадочные места для Arduino, другие расположения болтов), вы снизите риск ошибки и сможете выбрать лучший вариант.

Шаг 2: Создание конфигурации и выбор пинов

Прежде чем паять, необходимо спланировать раскладку и назначение пинов. Мы рекомендуем использовать два онлайн‑инструмента:

1. Keyboard Layout Editor — для создания визуальной раскладки и получения Raw Data.
2. Keyboard Firmware Builder — для импорта раскладки, сопоставления матрицы и выбора пинов контроллера.

Примерный порядок действий в Keyboard Firmware Builder:

• Шаг 1: Вставьте Raw Data из Keyboard Layout Editor и нажмите Import.
• Шаг 2: Перейдите на вкладку Wiring и убедитесь, что схема матрицы совпадает с вашим дизайном.
• Шаг 3: Выберите вкладку Pins и назначьте пины для строк и столбцов, совместимые с Arduino Pro Micro. Мы использовали F4 и F6 для строк, B5, E6, B6 и B3 для столбцов.
• Шаг 4: Назначьте ключи на вкладке Keymap — в нашем случае использовали клавиши F14–F21 как безопасные и редко используемые системные коды.
• Шаг 5: Перейдите на Compile и скачайте .hex.

Почему важно правильно выбрать пины:

• Пины на Arduino расположены физически и логически; удобно выбирать удалённые друг от друга пины, чтобы проще было припаять провода.
• Некоторые пины зарезервированы или поведение которых меняется при использовании определённых функций (например, I2C); проверьте документацию контроллера.

Совет: сохраните экспортированные JSON/Raw данные раскладки в отдельной папке с проектом — это упростит будущие изменения и повторные компиляции.

Шаг 3: Пайка и проводка переключателей

Ниже подробный порядок работ и советы по надёжной пайке.

Подготовка проводов:

• Для двух строк используйте один цвет (например, красный), для четырёх столбцов — другой (например, чёрный).
• Режьте провода нужной длины, учитывая путь до Arduino; оставляйте небольшой запас и аккуратно зачищайте изоляцию.

Пайка на переключателях:

• Закрепите переключатели в задней панели перед пайкой.
• Припаяйте провод к соответствующей ножке каждого переключателя. Мы припаивали строки к правым ножкам, столбцы к левым.
• Если ножки переключателя близко друг к другу, аккуратно спаяйте участки, чтобы не допустить перемычек.

Хитрости для аккуратности:

• Припаяйте сначала одну строку полностью, затем проверяйте спаянные соединения.
• Фиксируйте провода при помощи капелек клея (термоклей) по мере продвижения, чтобы провода не тянулися в будущей сборке.
• Используйте флюс и чистите наконечник паяльника регулярно.

Пайка к Arduino:

• Сверьтесь с выбранной в Firmware Builder разметкой пинов.
• Припаяйте каждый провод к соответствующему контакту на Arduino.
• После пайки осмотрите контакты под лупой на предмет случайных мостов.

Проверка перед окончательной сборкой:

• Осмотрите на короткие замыкания между соседними линиями.
• Убедитесь, что длина проводов не мешает установке задней панели.

Безопасность при пайке:

• Работайте в хорошо проветриваемом помещении.
• Носите защитные очки и следите за температурой паяльника.

Шаг 4: Прошивка QMK на Arduino

Для прошивки понадобится QMK Toolbox (сборки доступны в Releases на GitHub). Инструкция:

1. Установите QMK Toolbox.
2. Подключите Arduino к компьютеру через micro‑USB — контроллер должен появиться в системе.
3. В QMK Toolbox нажмите Open и выберите скачанный .hex файл.
4. Переведите плату в режим Bootloader: на Pro Micro это достигается коротким замыканием Reset и GND или кнопкой Reset (если есть).
5. Как только плата в режиме загрузчика, нажмите Flash — у вас есть несколько секунд для успешной операции.

Советы при прошивке:

• Если не успели нажать Flash, отключите и снова включите Board Bootloader, повторите попытку.
• На некоторых платах требуется двойное нажатие кнопки Reset; ознакомьтесь с документацией вашей платы.

Шаг 5: Тестирование клавиатуры

После прошивки важно проверить каждую клавишу. Мы использовали сайт Keyboard Checker, потому что он показывает последний зарегистрированный код даже если раскладка содержит редкие F‑коды.

Базовый чек‑лист тестирования:

• Нажмите каждую клавишу — сайт должен фиксировать соответствующий код.
• Проверьте отсутствие «залипания» и ложного срабатывания.
• Проверьте поведение при одновременном нажатии нескольких клавиш, если это важно для вашей конфигурации.

Если какая‑то клавиша не работает:

• Проверьте пайку и целостность провода.
• Убедитесь, что в Firmware Builder пин назначен правильно.
• Подключите мультиметр между линией и землёй, чтобы проверить непрерывность.

Шаг 6: Сборка корпуса и финальная проверка

• Приклейте Arduino внутри корпуса двусторонним скотчем или суперклеем.
• Убедитесь, что разъём USB имеет свободный доступ и кабель легко вставляется.
• Закрутите M3 болты — для PLA их можно вкручивать прямо; для более твёрдых материалов может потребоваться нарезать резьбу.

Положите колпачки на переключатели и ещё раз проверьте работу — устройство готово к использованию.

Как использовать макро‑клавиатуру и развивать проект

• В большинстве приложений можно изменить сочетания клавиш, поэтому макро‑кейпад легко адаптировать для разных задач.
• Если хотите сложную логику (несколько слоёв, макросы, подсветка), возвращайтесь в Keyboard Firmware Builder и добавляйте функциональность, затем пересобирайте .hex.
• Для динамической смены схем используйте комбинации клавиш переключения слоёв в QMK.

Шаблоны, чек‑листы и критерии приёмки

Мини‑шаблон раскладки (пример)

Критерии приёмки

• Все 8 клавиш регистрируются в тестере.
• Нет ложных срабатываний при простукивании корпуса.
• USB‑разъём стабильно подключается и не мешает закрытию корпуса.
• Прошивка загружается без ошибок в QMK Toolbox.

Чек‑лист перед завершением

• Корпус отпечатан и очищен.
• Переключатели установлены и припаяны.
• Провода припаены к Arduino в соответствии с пинами.
• .hex прошит и протестирован.
• Кнопки работают как ожидалось.
• Arduino надёжно закреплён.

Отладка и частые ошибки

Симптом: Нажатия не регистрируются.

• Проверка: Мультиметром проверьте целостность дорожки между переключателем и контактом Arduino.

Симптом: Случайные срабатывания.

• Проверка: Осмотрите наличие холодных пайок и коротких замыканий; при необходимости добавьте термоусадку на оголённые контакты.

Симптом: QMK Toolbox не видит плату в Bootloader.

• Проверка: Попробуйте вручную замкнуть Reset и GND, убедитесь, что драйверы установлены.

Симптом: Некорректные коды клавиш.

• Проверка: Проверьте keymap в Keyboard Firmware Builder — возможно, назначение клавиш было выполнено неверно.

Расширенные варианты и альтернативные подходы

1. Готовая PCB вместо hand‑wiring — экономит время и уменьшает количество пайки, но требует поиска подходящей платы.
2. Использовать другие контроллеры (Pro Micro, Elite‑C, Atmega32u4‑совместимые) — разные платы дают разные возможности (прошивка, питание, габариты).
3. Добавить энкодер или RGB‑подсветку — расширяет функциональность, потребует дополнительной разводки и изменения прошивки.

Когда ручная проводка не подходит:

• Если вы хотите компактное, эстетичное решение без видимых проводов и с многоуровневой подсветкой, лучше использовать фабричную PCB или заказать собственную.

Модель принятия решений (mermaid)

flowchart TD
  A[Начать проект] --> B{Нужна ли подсветка?}
  B -- Да --> C[Выбрать контроллер с PWM/PWM driver]
  B -- Нет --> D[Проект на Pro Micro]
  C --> E{Нужна ли PCB?}
  D --> E
  E -- Да --> F[Заказать PCB]
  E -- Нет --> G[Собрать hand-wired]
  F --> H[Прошить QMK]
  G --> H
  H --> I[Тестирование и сборка]
  I --> J[Готово]

Роли и чек‑листы (кто что делает)

Для команды или индивидуального подхода:

• Стример: назначает клавиши для сцен, чётко подписывает колпачки, тестирует горячие клавиши в OBS.
• Дизайнер: проверяет эргономику корпуса, подбирает материал для печати и цвета.
• Электронщик: выполняет пайку, проверяет целостность схемы, прошивает контроллер.

Безопасность и приватность

• Как USB‑HID устройство, макро‑кейпад может выполнять произвольные клавиатурные команды. Проверяйте .hex перед прошивкой.
• Храните копии проектов в приватных репозиториях, если ключи и макросы содержат чувствительные команды.
• При раздаче устройству другим людям предупредите об ответственности — устройство может симулировать ввода с клавиатуры.

Обслуживание и апгрейды

• Регулярно проверяйте фиксацию болтов и состояние проводов.
• При желании поменяйте переключатели на более тихие/жёсткие, обновите keycaps.
• Для добавления новых функций повторите цикл: изменить keymap → скомпилировать .hex → прошить.

Ментальные модели и эвристики

• «Матрица клавиш» — думайте о клавишах как о пересечении строк и столбцов; это помогает быстрее диагностировать проблему.
• «Минимально необходимое» — начните с базовой функциональности, затем расширяйте прошивку слоями.
• «Разделяй и проверяй» — тестируйте каждый этап: механика, пайка, прошивка, сборка.

Краткие рекомендации по совместимости

• F‑коды (F14–F21) удобны, потому что редко используются системно и одинаково работают в Windows и macOS.
• Если планируете использовать в Linux, проверьте назначение ключей в вашей дистрибуции.

Краткая сводка и дальнейшие шаги

• Проект даёт гибкость и возможность кастомизации.
• Начните с печати корпуса и минимальной конфигурации, затем итеративно улучшайте функционал и прошивку.
• Рассмотрите переход на PCB, если собираетесь делать серию клавиатур.

Важно: учитесь на одной‑двух итерациях, не старайтесь достичь идеала сразу — практическая сборка даёт быстрый опыт.

Краткое заключение

Сборка макро‑клавиатуры — отличный проект для изучения пайки, 3D‑печати и настройки прошивок. При правильной подготовке и тестировании вы получите надёжный инструмент, который можно адаптировать под любые задачи.
