Как собрать кастомную механическую клавиатуру

Важное: при работе с PCB избегайте статического электричества; используйте антистатический браслет или работайте на проводящей поверхности.

Основные варианты намерений и ключевые варианты

• Основной запрос: собрать механическую клавиатуру
• Связанные запросы: кастомная клавиатура, собрать клавиатуру своими руками, стабилизаторы клавиш, пайка свичей, hot-swap PCB, тестирование PCB

Введение

В предыдущем материале этого цикла мы подробно разобрали, из чего состоит механическая клавиатура и как выбирать компоненты. Здесь — пошаговая инструкция по сборке: от проверки печатной платы до финальной установки в корпус. Текст рассчитан на новичков с базовыми навыками работы с инструментами и на тех, кто хочет перейти от теории к практике.

Краткие определения

• PCB — печатная плата, основа электроники клавиатуры. Она регистрирует нажатия.
• Свич (переключатель) — механический элемент, который замыкает контакт и отправляет сигнал.
• Стабилизатор — механическое устройство, которое выравнивает длинные клавиши (пробел, Shift).
• Hot-swap PCB — плата с разъемами, позволяющая менять свичи без пайки.

Покупка комплектующих и где искать

Кастомная механическая клавиатура — нишевое хобби. В отличие от массовых решений, компоненты часто не лежат на полках ближайшего магазина электроники. Наиболее доступный путь — покупка у известных китайских брендов, которые предлагают готовые наборы и отдельные детали без участия в групповых закупках.

Варианты и рекомендации

• KBDFans и KPRepublic — два широко известных продавца, которые регулярно держат склад и продают наборы (кейсы, пластины, PCB). Многие наборы изготавливаются из фрезерованного алюминия или латуни.
• AliExpress/магазины маркетплейсов — можно найти те же наборы, но комплект обычно отправляется от бренда, подобного вышеуказанным.
• Boutique (западные) бренды часто используют модель group buy — заказываете заранее и ждёте закрытия группы.

План заказа (минимальная методология)

1. Определите форму клавиатуры (40/60/65/80/96 процентов). Это влияет на набор стабилизаторов, плату и плату-рамку.
2. Выберите PCB: hot-swap для удобства или классический для пайки (дешевле, но требует паяльной станции).
3. Подберите plate (пластина) и кейс: совместимость по посадочным местам и по материалам.
4. Выберите свичи и стабилизаторы (Cherry-style — наиболее распространены).
5. Клавиатурные колпачки (keycaps) — профиль, материал и подсветка (если нужна).

Советы по совместимости

• Сравнивайте количество и положение посадочных мест на plate и PCB — они должны совпадать.
• Если покупаете по частям, внимательно смотрите спецификации стабилизаторов: PCB- или plate-mount, есть ли отверстия/выемки для крепления.
• Для начинающих: выбирайте комплект (kit) от одного продавца — минимизируется вероятность несовместимости.

Инструменты и расходники

Необходимое

• Металлические пинцеты или короткий кусок монтажного провода / скрепка
• Набор мини-отверток
• Антистатический браслет (рекомендуется)
• Паяльник (если PCB не hot-swap)
• Отсос припоя (desoldering pump) — на случай ошибок
• Припой 67/33 (rosin core) и флюс (опционально)

Полезные мелочи

• Пластиковые шайбы для винтов (предотвращают короткие замыкания)
• Маленькие контейнеры/лотки для винтов и деталей
• Маркеры или стикеры для пометки ориентации

Безопасность

• Работайте в хорошо проветриваемом помещении при пайке.
• Избегайте работы на ковре. Если нет возможности — используйте антистатический коврик.
• Никогда не давите паяльником на пластиковые детали — можно расплавить.

1. Тестирование PCB

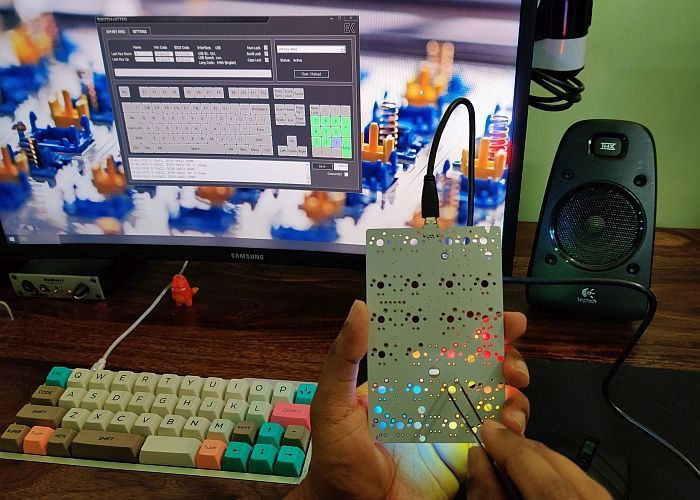

Цель: убедиться, что плата функционирует и все контакты регистрируют нажатия перед тем, как вы начнёте установку переключателей и пайку.

Шаги

1. Подключите PCB к компьютеру через USB.
2. Используйте онлайн-инструменты (например, KeyboardTester.com) или локальные утилиты (Switch Hitter) для визуальной проверки.
3. Коротко замыкайте парные контакты каждой клавиши при помощи пинцета, кусочка провода или не изолированной скрепки — должна срабатывать соответствующая клавиша на экране тестера.

Особенности

• На обычных PCB для некоторых клавиш есть несколько платированных отверстий (through-holes) — это нормально. Одни и те же клавиши могут срабатывать от нескольких близко расположенных контактов (поддержка альтернативных раскладок).
• На hot-swap PCB контакты находятся снизу — тест не меняется, но контакты доступны только с обратной стороны.

Что делать при проблемах

• Если одна или несколько клавиш не срабатывают — свяжитесь с продавцом для замены.
• Если повреждение визуально очевидно (трещины, следы пайки) — не используйте плату и верните продукт.

2. Как работают стабилизаторы

Коротко: стабилизаторы предотвращают «перекос» и люфт длинных клавиш — пробела, Shift, Enter и Backspace. Без них длинные клавиши будут качаться и давать неравномерный ход.

Типы стабилизаторов

• PCB-mount — крепятся к плате; бывают snap-in и screw-in. Screw-in надёжнее и меньше люфта.
• Plate-mount — крепятся к пластине и могут проще выскакивать при снятии плат.

Конструкция

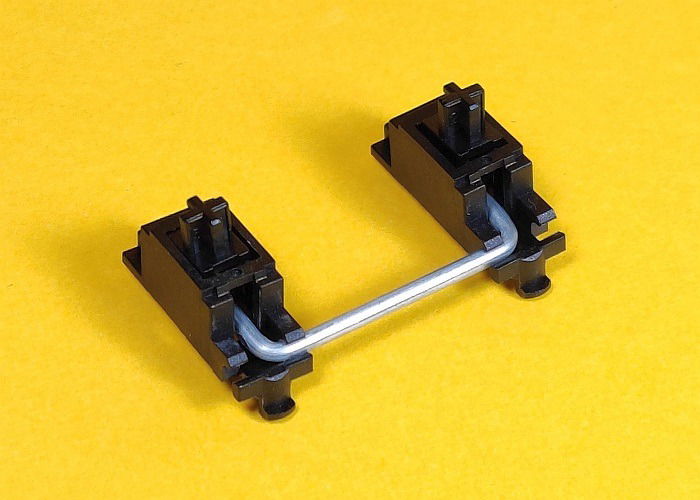

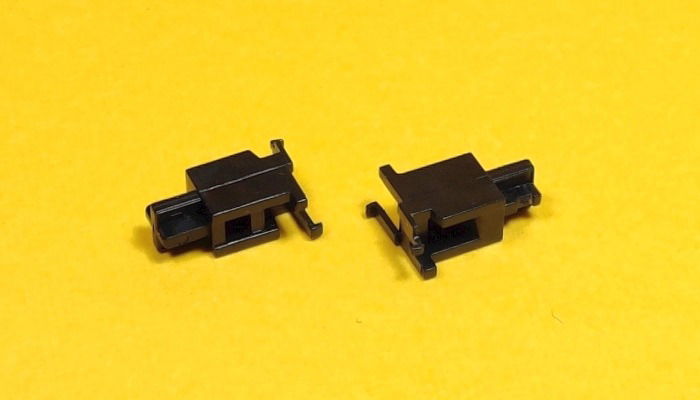

Стабилизатор состоит из трёх основных частей: пост (post) с крестовиной для колпачка, корпус (housing) и стальной проволоки (wire). Проволока фиксируется в пазах корпусов по обоим концам и даёт механическую связь между двумя постами.

Преимущества PCB-mount

• Меньше риска выпасть
• Лучше стабилизируется длинная клавиша
• Screw-in вариант минимизирует люфт

3. Сборка стабилизаторов

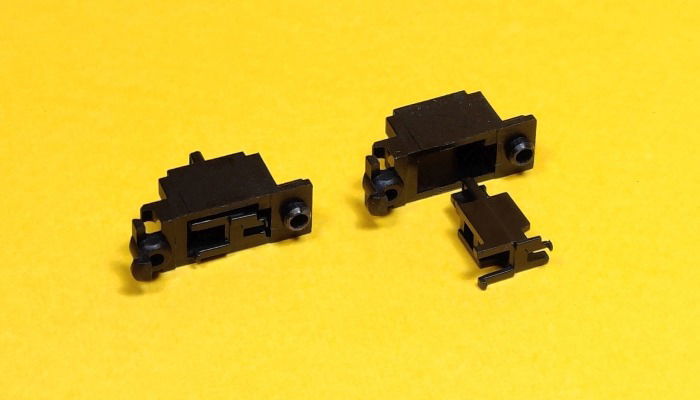

Стабилизаторы обычно поставляются собранными. Если нет — соберите их по следующей инструкции.

Шаги сборки

1. Вставьте пост в корпус снизу крестовиной вперёд. Корпус имеет вертикальную щель для установки проволоки.

2. Убедитесь, что лицевая сторона поста с двумя квадратными вырезами совпадает со щелью корпуса.

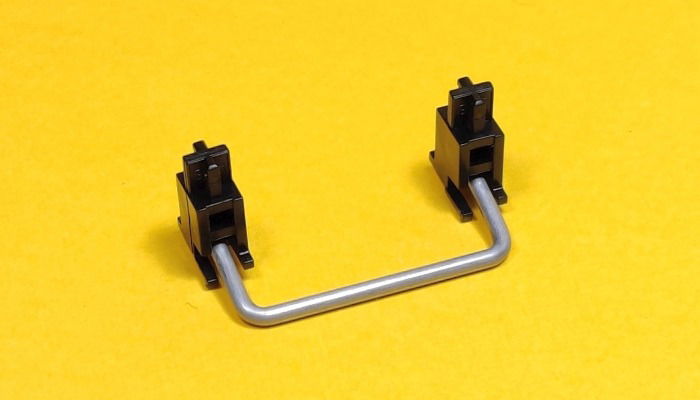

3. Вставьте один конец проволоки в квадратный вырез поста, продвигая её через вертикальную щель корпуса.

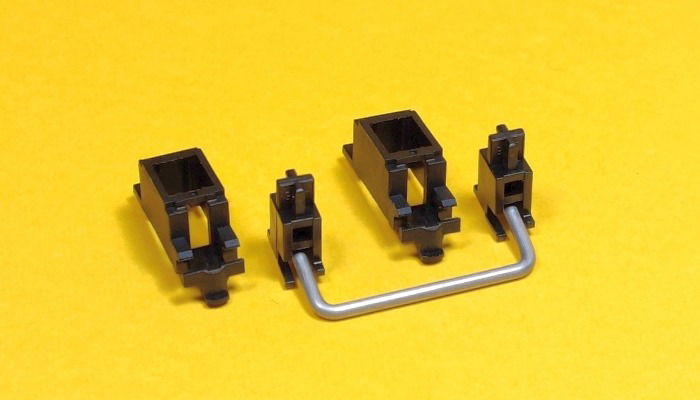

4. Зафиксируйте проволоку в канале корпуса так, чтобы она могла поворачиваться и поднимать пост при нажатии.

5. Повторите для второго конца проволоки. Готовый стабилизатор должен выглядеть как единый механизм.

6. Для разных клавиш нужны стабилизаторы разной длины: например, Spacebar часто 6.25u, остальные — 2u. Подготовьте необходимое количество стабилизаторов согласно макету.

4. Установка PCB-mount стабилизаторов

Инструкция подходит и для snap-in, и для screw-in вариантов. Перед началом определите «верх» платы — на верхней стороне чаще нет SMD-компонентов (микроконтроллер, диоды, кнопки), и именно туда устанавливаются стабилизаторы.

Шаги установки screw-in стабилизаторов

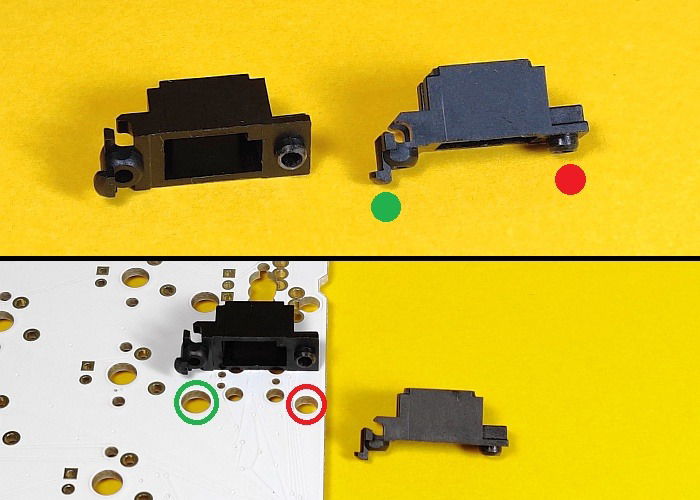

1. Осмотрите нижнюю сторону корпуса стабилизатора: там есть защёлка (retention tab) и отверстие для винта.

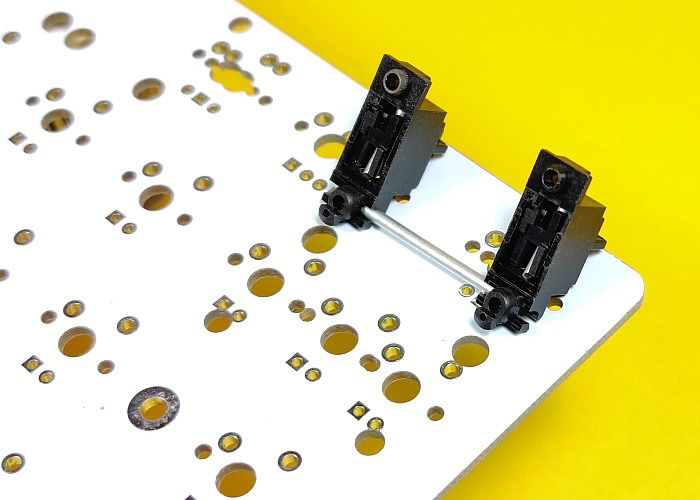

2. Найдите соответствующие отверстия на PCB: большие под защёлки и маленькие под винты.

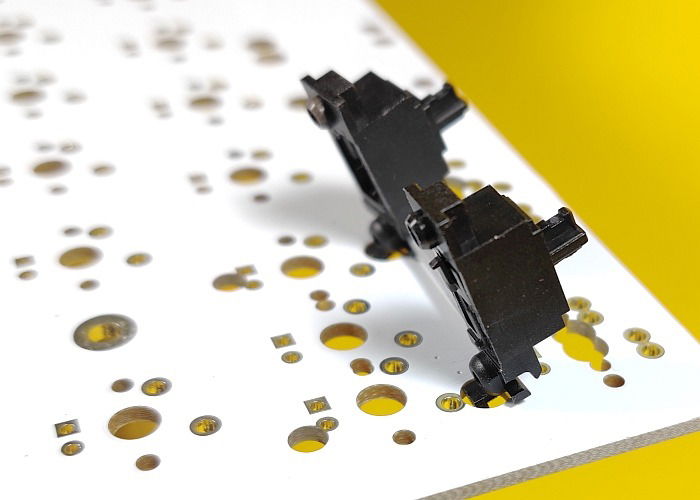

3. Вставьте защёлки в большие отверстия и выведите винтовой штырь в маленькое отверстие.

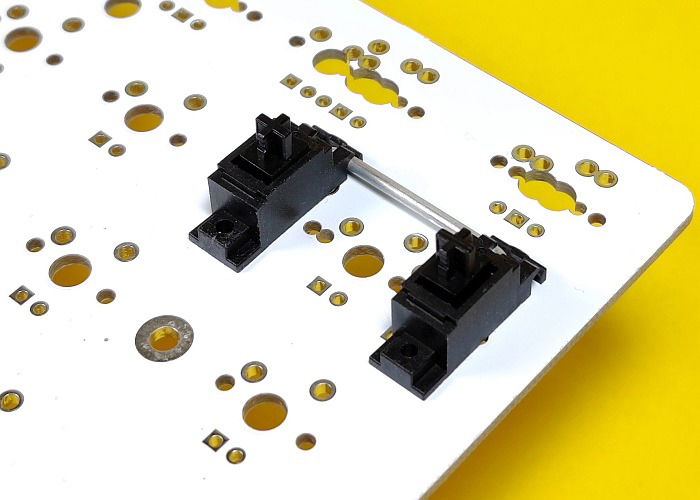

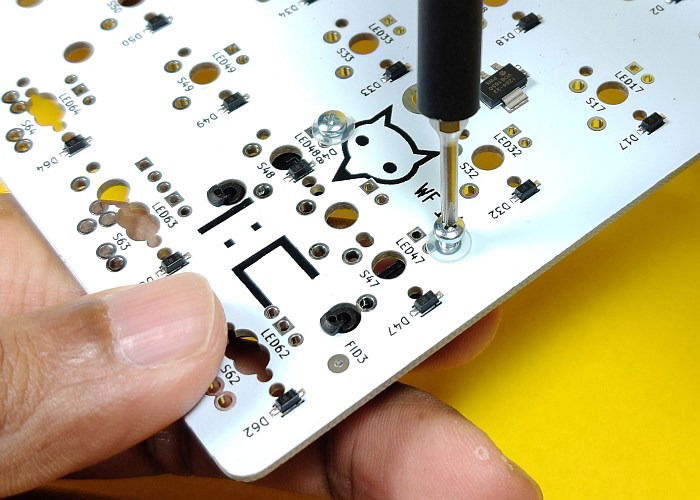

4. Переверните плату и закрутите винт. Рекомендуется использовать пластиковую шайбу под головку винта, чтобы избежать короткого замыкания.

5. Для snap-in версии вместо винта есть выступ, который «щёлкает» в отверстие.

6. Plate-mount стабилизаторы вставляются в пластины: одна сторона фиксируется зацепом, вторая — вдавливается до щелчка.

7. Повторите для всех стабилизированных клавиш.

5. Установка пластины на PCB

Это один из наиболее критичных этапов — правильная ориентация пластины и аккуратная установка переключателей.

Определение ориентации

• На пластине найдите самый широкий вырез — это место под пробел; он должен быть внизу корпуса.
• Если на пластине есть несколько мест под пробел, выбор зависит от макета (одинарный пробел/два пробела и т.д.).

Привязка по ключевым пазам

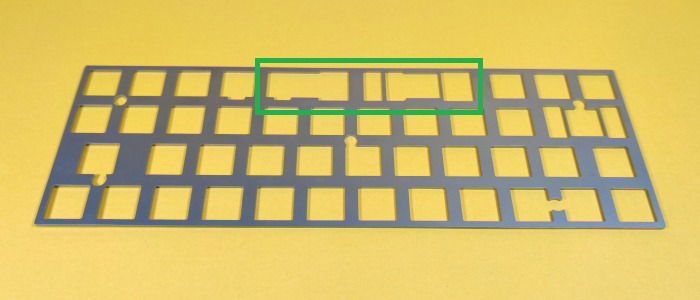

1. Найдите одинокий слот для Shift — это поможет ориентировать плату; при неверном положении пластина может требовать переворачивания.

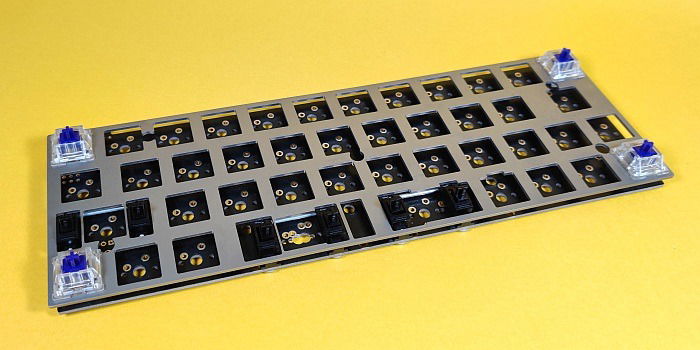

2. Прикрепите 4–6 «якорных» переключателей по периметру пластины в 1u разъёмы (Esc, Ctrl и т.д.). Они помогут выровнять пластину относительно платы.

Ориентация контактов свичей

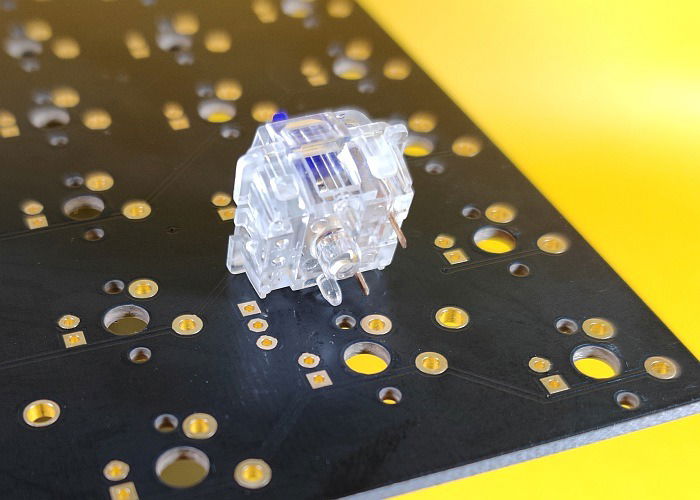

• У переключателей два контакта: их направление должно соответствовать plated through-holes на PCB. В некоторых платах (особенно с разъёмом USB на стороне) часть переключателей может быть инвертирована.

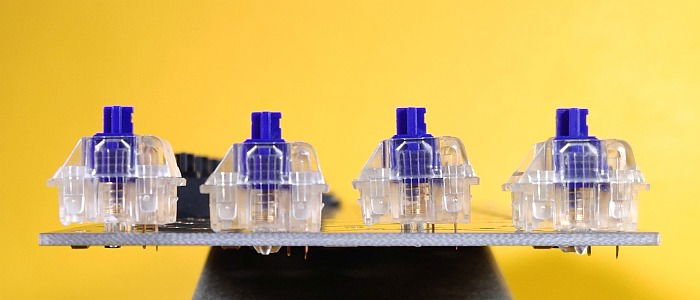

Проверка прямоты ножек

• Перед соединением убедитесь, что ножки переключателей ровные. Если они согнуты, при установке в плату они могут не пройти сквозь отверстия и сломаться.

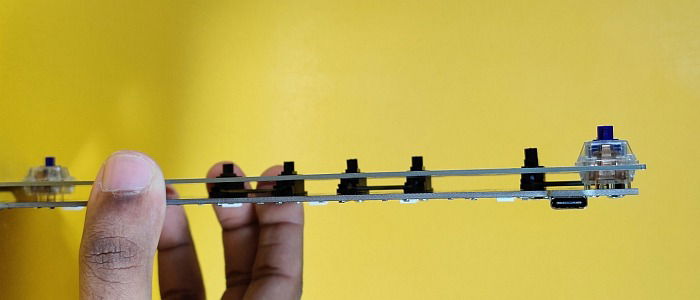

Механизм фиксации

• Совместите пластиковые крепления переключателей с отверстиями на PCB — они зафиксируют плату и предотвратят смещение при пайке.

Заполнение всех слотов

• Устанавливайте переключатели последовательно, учитывая дополнительные посадочные места для длинных клавиш. Помечайте выбранные отверстия или сохраняйте схему макета.

Контрольный шаг

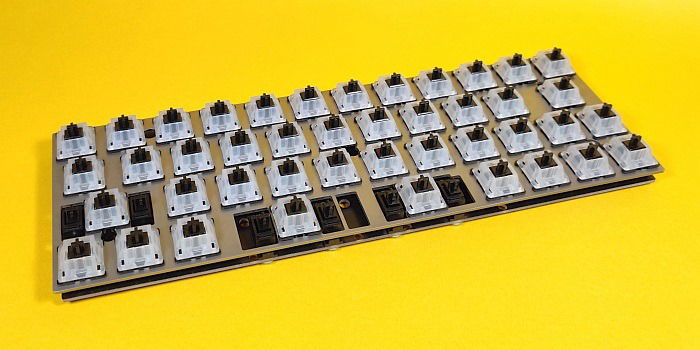

• Переверните плату и убедитесь, что ножки переключателей торчат везде, где должны. Это сэкономит время и силы — исправление ошибок после пайки гораздо сложнее.

6. Сухая проверка стабилизаторов и макета и устранение типичных проблем

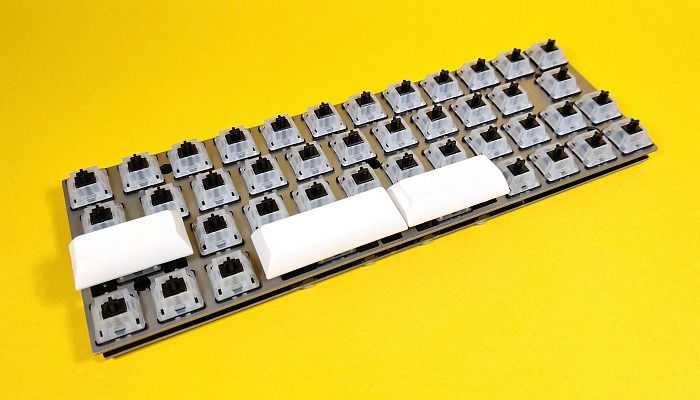

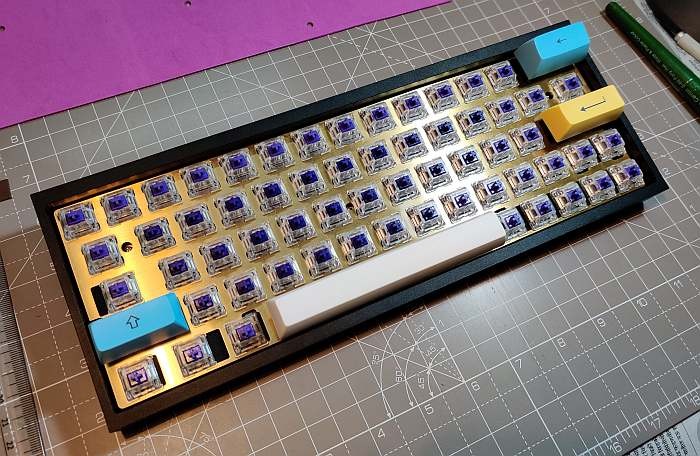

Перед пайкой и финальной сборкой выполните «сухую» проверку: установите кейкапы на стабилизированные клавиши и прокрутите тест.

Процедура сухой проверки

1. Поместите PCB/plate сборку так, чтобы переключатели были сверху. Установите колпачки только на стабилизированные клавиши — они имеют три точки крепления (две на стабилизаторах и одну на переключателе).

2. Нажимайте каждую стабилизированную клавишу многократно. Проблемы, которые нужно проверять: люфт, неравномерное опускание, «качание».

Если наблюдается люфт или «качание»

• Снимите проблемный колпачок и положите его на ровную поверхность (стекло, зеркало). Колпачок должен лежать идеально ровно; если он деформирован — замените.

Если колпачок цел, проверьте стабилизатор

• Снимите пластину и стабилизатор. Частая причина — проволока выпала из канала корпуса. Зафиксируйте её заново.

Если проволока на месте

• Возможно, посты вставлены неправильно в корпус. Держите корпус в одной руке и вращайте проволоку большим и указательным пальцем — оба поста должны свободно ходить вверх/вниз. Если нет — разберите и соберите стабилизатор заново.

Если ничего не помогает

• Вероятная заводская бракованная деталь — замените стабилизатор.

Корректировка посадочных отверстий для длинных клавиш

• Если имеются проблемы с выравниванием колпачков на длинных клавишах, проверьте, в какие из нескольких plated through-holes вы установили переключатели. Переставьте переключатель в альтернативное посадочное место при необходимости.

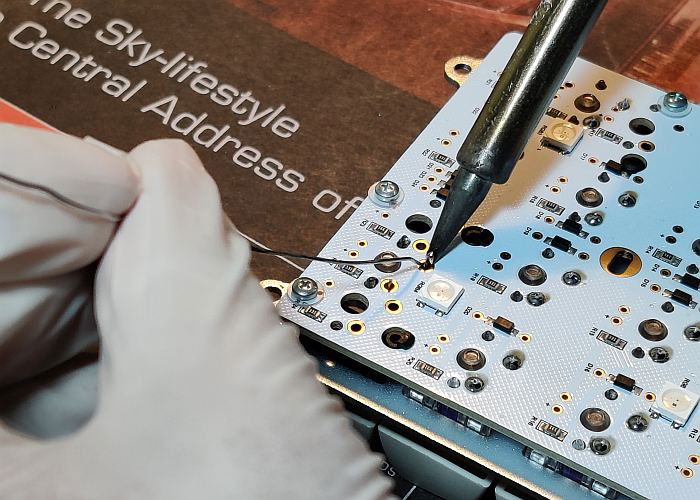

7. Пайка переключателей к PCB

Пропустите этот раздел, если у вас hot-swap PCB. Для обычных плат пайка обязательна.

Подготовка

• Можно оставить колпачки на месте или снять их: если рабочее место грязное, лучше снять, чтобы не повредить.
• Зажмите плату так, чтобы она не шаталась.

Процесс пайки (основные шаги)

1. Прогрейте паяльник до рабочего температурного режима (обычно 320–360 °C для свинцового припоя; для бессвинцового — выше). Следуйте рекомендациям припоя.
2. Нагрейте контактную площадку и ножку переключателя одновременно, подведите припой к точке нагрева — он должен плавно растечься и создать ровную пайку.
3. Не перегревайте — большое тепло может повредить плату или переключатель.
4. После пайки визуально проверьте каждую пайку на холодные швы (матовый, зернистый вид). Хорошая пайка блестящая и ровная.

Десолдирование

• В случае ошибки используйте отсос припоя и/или оплётку. Нагрейте пайку, удалите припой, вытащите переключатель и установите новый.

Ссылка на подробное руководство

• Для подробной техники пайки и десолдирования опирайтесь на руководство по замене переключателей (Keyboard Switch Replacement Guide), где описаны шаги 7–16.

8. Установка PCB/plate сборки в корпус

Это финальный механический этап. В зависимости от конструкции корпуса (tray-mount, bottom-mount, top-mount, gasket-mount) процесс слегка отличается.

Шаги общей последовательности

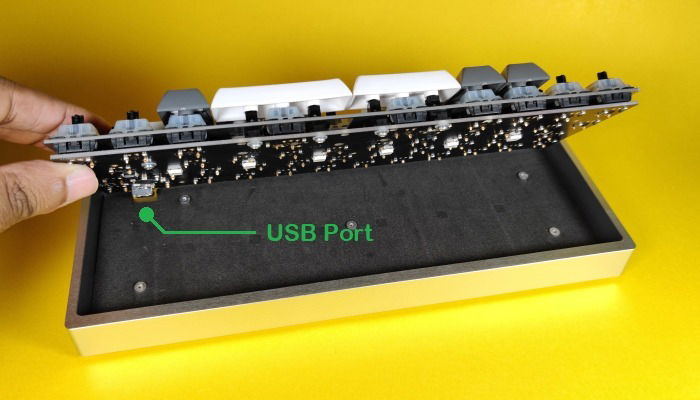

1. Вставляйте сборку в корпус, начиная со стороны с USB-портом — он должен выходить в соответствующее отверстие.

2. Tray-mount: закрепите сборку винтами в лотке.
3. Bottom-mount: прикрутите пластину к нижней половине корпуса, затем закройте верхней рамкой и закрепите.
4. Top-mount: предварительно прикрутите пластину к верхней рамке, затем закрепите рамку к нижней части корпуса.
5. Gasket-mount: сборка зажимается между половинками корпуса, а резиновые прокладки гасит вибрации.

Финальная проверка

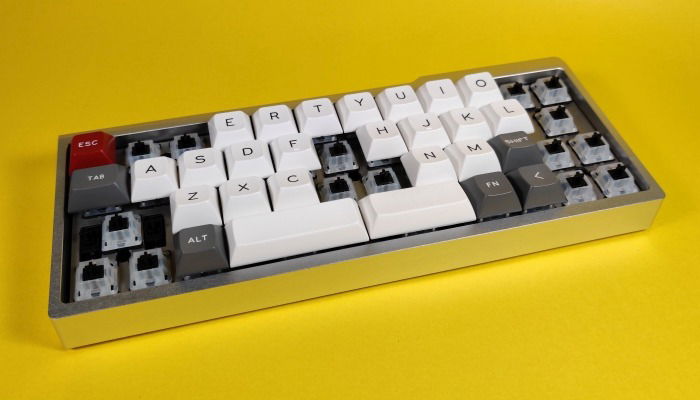

• После установки соберите корпус и проверьте, что ничего не зажато и что порт USB корректно выведен.

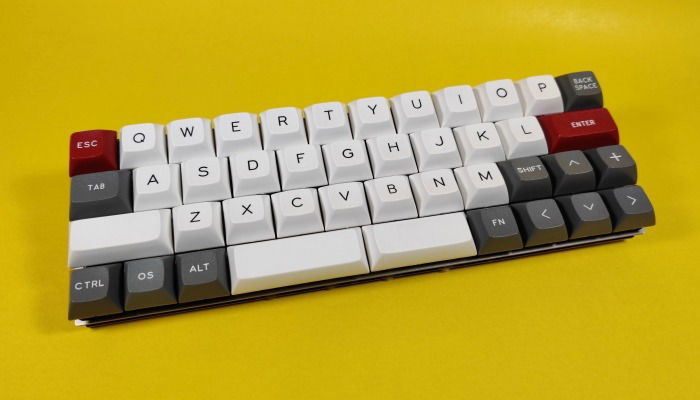

• Установите все колпачки и выполните полное функциональное тестирование клавиатуры — все клавиши должны срабатывать.

Настройка прошивки и дальнейшая кастомизация

После механической сборки можно настроить макет в прошивке (QMK, VIA и др.), назначить макро-клавиши, изменить подсветку и прочее. Это предмет отдельного руководства, но общие шаги таковы:

1. Убедитесь, что плата поддерживается выбранным проектом прошивки (QMK/VIA).
2. Настройте keymap локально и прошейте плату.
3. Проверьте работу макетов и сочетаний клавиш.

Ценностный блок — методология заказа и план сборки

Мини-методология по этапам

1. Исследование: выберите форму клавиатуры и целевой кейс.
2. Бюджет: составьте лист закупок (PCB, plate, кейс, стабилизаторы, свичи, keycaps, винты, инструменты).
3. Совместимость: сверяйте посадочные места и тип стабилизаторов.
4. Заказ: покупайте комплектом, когда это возможно.
5. Приёмка: тест PCB перед сборкой.
6. Сборка: стабилизаторы → пластина с переключателями → пайка → корпус.
7. Настройка: прошивка и финальные тесты.

Факто-бокс: ключевые размерности и термины

• 1u — ширина одной стандартной единицы. Пробел часто 6.25u или 7u. Малые клавиши — 1u, Shift может быть 2u.
• Hot-swap — возможность менять свичи без пайки.
• Plate — пластина между свичами и корпусом, влияет на звук и жёсткость.
• Screw-in stabilizer — стабилизатор с винтовым креплением к PCB.

Чеклист перед пайкой (роль: сборщик)

• PCB прошла тестирование на все клавиши
• Стабилизаторы собраны и установлены
• Пластина ориентирована верно (проверен нижний край и слот под пробел)
• Несколько «якорных» переключателей установлены для выравнивания
• Все ножки переключателей ровные и торчат с обратной стороны PCB
• Инструменты и припой готовы
• Антистатический браслет на месте

Чеклист покупок (роль: покупатель)

• PCB (hot-swap или для пайки)
• Plate (совместимая с PCB)
• Кейс (тип монтажа: top/bottom/tray/gasket)
• Стабилизаторы (PCB-mount или plate-mount, нужные размеры)
• Свичи (количество и профиль)
• Keycaps (профиль, материал)
• Винты/пластиковые шайбы
• Паяльник, припой, флюс (если требуется пайка)

SOP: стандартная процедура сборки

1. Тест PCB на столе с подключением к компьютеру.
2. Собрать и установить стабилизаторы на PCB.
3. Ориентировать пластину и закрепить 4–6 якорных переключателей.
4. Установить все переключатели в пластину и PCB.
5. Выполнить сухую проверку стабилизаторов и колпачков.
6. Если PCB не hot-swap — паять все ножки переключателей.
7. Протестировать питание и все клавиши после пайки.
8. Установить сборку в корпус и закрепить.
9. Прошить ключевой макет и выполнить окончательные тесты.

Критерии приёмки

• Все клавиши регистрируют нажатия при тестировании.
• Нет механических заеданий или люфтов стабилизаторов больше допустимого.
• Пайки ровные, без брызг и мостов припоя.
• USB-порт и корпус установлены без напряжения кабеля.
• Колпачки лежат ровно и без перекосов.

Тестовые кейсы и критерии приёмки

1. Тест функциональности: при нажатии каждой клавиши на экране тестера должно фиксироваться событие.
2. Тест нагруженности: удерживать клавишу 10 секунд, она должна вернуться без залипания.
3. Тест стабилизаторов: нажать по краям длинной клавиши — она должна реагировать одинаково.
4. Визуальный тест пайки: каждая пайка — блестящая, ровная форма.

Частые ошибки и способы их устранения

• Проблема: одна клавиша не регистрируется. Решение: проверьте пайку/контакт, попробуйте коротко замкнуть соответствующие отверстия тестером.

• Проблема: стабилизатор люфтит. Решение: у screw-in — подтяните винт; у snap-in — убедитесь, что защёлка полностью вошла.

• Проблема: колпачок криво сидит. Решение: проверьте целостность колпачка и правильность посадочных отверстий переключателя.

• Проблема: при пайке появились мосты припоя. Решение: нагрейте место и уберите лишний припой оплёткой или отсосом.

Диаграмма принятия решения (Mermaid)

flowchart TD
  A[Начало: есть PCB?] -->|Нет| B[Купить PCB]
  A -->|Да| C[PCB работает?]
  C -->|Нет| D[Запросить замену у продавца]
  C -->|Да| E[Установить стабилизаторы]
  E --> F[Ориентировать пластину]
  F --> G[Установить переключатели]
  G --> H{PCB hot-swap?}
  H -->|Да| I[Пропустить пайку и тестировать]
  H -->|Нет| J[Спайка всех переключателей]
  I --> K[Установить в корпус]
  J --> K
  K --> L[Прошивка и финальные тесты]
  L --> M[Готово]

Риски и способы смягчения

• Риск: статический разряд повредил микроконтроллер. Смягчение: антистатическая защита, браслет, заземлённый рабочий стол.
• Риск: несовместимость plate и PCB. Смягчение: проверка схемы посадочных мест перед заказом, покупка комплектом.
• Риск: повреждение ножек переключателей при установке. Смягчение: аккуратно выравнивайте ножки, не вставляйте под углом.

Локальные особенности и советы для покупателей в России

• Сроки доставки из Китая могут сильно варьироваться; планируйте заказ заранее.
• Проверяйте таможенные правила и возможные сборы при заказе из-за границы.
• Альтернатива: локальные магазины и сообщества могут предлагать части и обслуживание, но выбор может быть ограничен.

FAQ

Как понять, hot-swap ли у меня PCB?

Hot-swap PCB имеют маленькие разъёмы (сокеты) для свичей, в которые они вставляются без пайки. Если вы видите металлические контакты снизу и нет трубчатой пайки, вероятно, PCB hot-swap.

Могу ли я использовать plate-mount стабилизаторы на PCB-mount плате?

Нет, plate-mount стабилизаторы рассчитаны на фиксацию в пластине, а PCB-mount — в плате. Совместимость зависит от конструкции отверстий.

Что делать, если после пайки одна клавиша не работает?

Проверьте пайку на этом контакте: возможен холодный шов или плохой контакт с ножкой переключателя. Перепаяйте или десолдируйте и замените переключатель.

Короткое объявление (для соцсетей, 100–200 слов)

Собрали новое подробное руководство по сборке кастомной механической клавиатуры: от покупки комплектующих до финальной установки в корпус. В тексте — проверенные практики по тестированию PCB, сборке и регулировке стабилизаторов, пайке переключателей и отладке макета. Включены чеклисты, SOP, методология заказа и решения для распространённых ошибок. Идеально для начинающих и тех, кто хочет систематизировать процесс сборки. Подробные иллюстрации и пошаговые инструкции помогут избежать типичных ошибок и собрать надёжную клавиатуру с желаемым звуком и ощущением.

Итог и рекомендации

• Всегда начинайте с тестирования PCB: это сэкономит время и нервы.
• Для новичков рекомендуется hot-swap PCB — это позволит экспериментировать со свичами без пайки.
• Screw-in stabilizers лучше для минимизации люфта.
• Пайка требует практики — не бойтесь учиться на паре запасных переключателей.

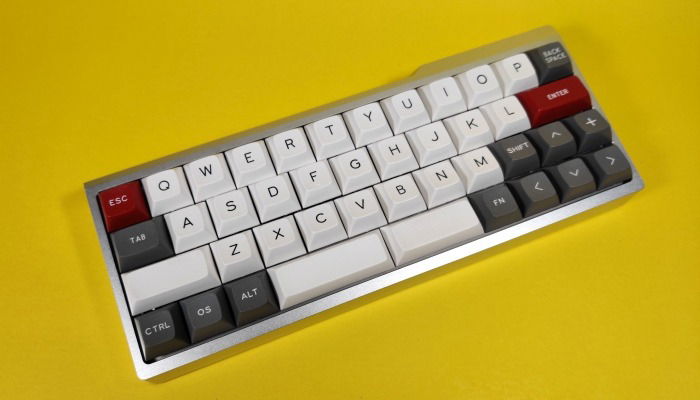

Короткое резюме: планируйте закупку, проверяйте совместимость, делайте сухую проверку до пайки, работайте аккуратно с антистатикой, и вы получите кастомную клавиатуру, изготовленную своими руками.
