Руководство по кастомным механическим клавиатурам

Если вы хотите собрать свою первую кастомную механическую клавиатуру, начните с выбора форм‑фактора, понимания основных компонентов (кейкапы, свитчи, PCB, пластина, кейс, стабилизаторы) и самого практического шага — мини‑проекта сборки. Это руководство переводит базовые концепты в понятные шаги, чеклисты и методологию, чтобы вы могли принять обоснованные решения и избежать типичных ошибок.

Что такое кастомная механическая клавиатура

Кастомная механическая клавиатура — это устройство для ввода, собранное из компонентов повышенного качества и/или нестандартной компоновки. В отличие от массовых мембранных клавиатур, механические версии используют переключатели с физическими механизмами, которые дают улучшенный отклик и долговечность.

Краткое определение терминов

• Кейкапы — накладки на переключатели, определяющие внешний вид и часть тактильного ощущения.
• Свитчи — механические переключатели, регистрирующие нажатия.
• PCB — печатная плата, место, куда припаиваются свитчи или к которой они крепятся.
• Пластина — рамка, фиксирующая свитчи и влияющая на звук и жёсткость.
• Кейс — корпус, задающий жёсткость конструкции, массу и акустику.
• Стабилизаторы — механизмы для длинных клавиш, предотвращающие «качание».

Кому это нужно

• Любители персонализации, которые хотят уникальный внешний вид.
• Техноэнтузиасты, желающие точной настройки звука и тактильного отклика.
• Профессиональные наборщики текста, стремящиеся к комфортной и надёжной клавиатуре.
• Геймеры, ищущие сочетание скорости и надёжности при частых повторных нажатиях.

Важно

Кастомная клавиатура не всегда оправдана: если вам нужен просто дешёвый заменяющий девайс для офиса или вы не любите экспериментировать с прошивкой и обслуживанием — подумайте о серийных моделях с хорошими отзывами.

Выбор форм‑фактора

Форм‑фактор означает, какие блоки стандартной полной клавиатуры сохранены, а какие удалены. Понимание форм‑факторов важно, потому что они определяют эргономику, портативность и раскладку.

• Полноразмерная клавиатура включает алфавитно‑цифровой блок, функциональный ряд, навигационный блок и цифровой блок.
• Tenkeyless (TKL) или 80% убирает numpad, сохраняя остальные части.
• 65% добавляет к 60% колонку навигации и стрелочные клавиши.
• 60% сохраняет только алфавитно‑цифровой блок и модификаторы, смещая функциональные клавиши на слои.
• 40% убирает ещё больше: зачастую нет строки цифр и ряда модификаторов.

Преимущества и компромиссы

• 60%: максимальная портативность, всё под руками при технике слепой печати, но требуется привыкание к слоям.
• 65%: удобнее для тех, кто использует стрелки и дополнительные навигационные клавиши.
• TKL: отличный компромисс для геймеров и пользователей, которым нужен numpad редко.
• Полный размер: необходим для бухгалтерских и специфичных рабочих задач.

Матрица сравнения форм‑факторов

Примеры когда форм‑фактор может не подойти

• Если вам часто нужен numpad для ввода чисел, 60% будет неудобен.
• Если вы работаете на общей клавиатуре в офисе, яркий кастомный набор кейкапов может мешать коллегам.

Основные компоненты и как они влияют на опыт

Каждая часть клавиатуры влияет на финальный звук, тактильность и удобство. Ниже — подробный разбор.

Кейкапы

Кейкапы — одна из самых заметных и одновременно доступных для обновления частей. На вид они меняют клавиатуру сильнее всего; звук и тактильное ощущение частично зависят от материала и профиля.

Материалы

• ABS: дешёвый, легко поддаётся износу и блеску, легенды часто менее долговечны (лазерная гравировка, pad‑print).
• PBT: более стойкий к износу и блеску, часто используется с более долговечными методами нанесения легенд (sublimation или double‑shot).

Профили

Популярные профили: OEM, Cherry, SA, DSA, MT3. Они отличаются по высоте и форме рядов, что влияет на комфорт при наборе и внешний вид. Рекомендуется попробовать разные профили перед крупной покупкой.

Стоимость

Качественные наборы кейкапов часто стоят от 30 долларов до нескольких сотен долларов в зависимости от материала, профиля, ограниченных тиражей и дизайна.

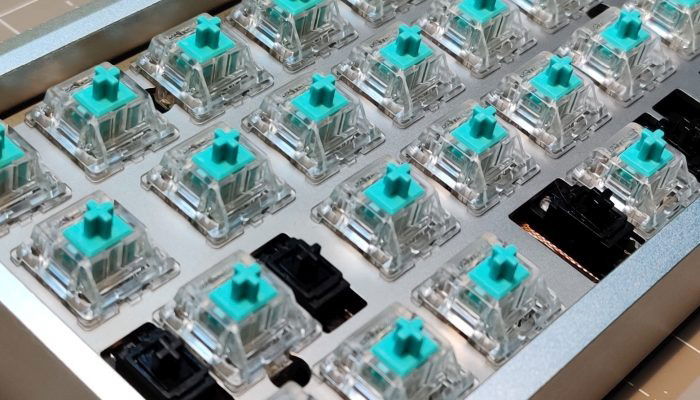

Свитчи

Категории свитчей

• Clicky — тактильный отклик и слышимый щелчок. Подходит для тех, кто любит слышимый фидбэк при наборе.
• Tactile — выраженный тактильный горбик без дополнительного клика. Тише, чем clicky, но с ощутимым откликом.
• Linear — плавное движение без тактильного пика, часто выбор геймеров из‑за согласованности и скорости повторных нажатий.

Дополнительные параметры

• Вес пружины (активация по весу) — от лёгких до тяжёлых, влияет на усталость при длительном наборе.
• Silent варианты — с демпферами для уменьшения звука при «басе» при отработке клавиши.
• Модификации (lubing, film, switch filming) — способы улучшить звук и гладкость хода.

Психология выбора

Выбор свитча — личное дело. Часто лучший способ понять — протестировать разные типы на хот‑свифтах (hot‑swap платформах) или посетить локальные meetups.

PCB и прошивка

PCB — это мозг клавиатуры. Она может быть либо для пайки свитчей, либо поддерживать hot‑swap сокеты, позволяющие менять свитчи без пайки.

• Hot‑swap PCB отлично подходят новичкам и экспериментаторам.
• Пайка обеспечивает обычно более надёжное соединение и больше возможностей при кастомизации.

Прошивка

Многие кастомные платы поддерживают QMK или VIA — открытые платформы для настройки слоёв, макросов и подсветки. Преимущество — гибкость и контроль.

Пластина и stabilizers

Пластина влияет на жёсткость и звук. Жёсткие материалы (сталь, алюминий) даёт более «твёрдый» звук; гибкие (поли‑карбонат) — мягче. Стабилизаторы критичны для длинных клавиш: правильно отрегулированные и смазанные стабилизаторы устраняют дребезг и «звон».

Кейс и монтаж

Материал кейса и стиль монтажа мощно меняют звук и тактильность. Кейс может быть из пластика, акрила, поли‑карбоната или металла. Монтажы:

• Tray mount — PCB прикручивается к корпусу, дёшево и просто, но может давать неоднородный звук.
• Integrated plate — верхняя часть корпуса служит пластиной, даёт согласованный и жёсткий отклик.
• Top/Bottom/Sandwich mount — пластина фиксируется к корпусу в разных местах, даёт контроль над жёсткостью.
• Gasket mount — используются силиконовые прокладки между пластиной и корпусом, смягчающие удар и улучшающие звук.

Где проявляется разница

Кейс и монтаж определяют «бас» и резонанс конструкции. Тяжёлый металлический кейс даёт глубокий «более плотный» звук, пластиковый — более «пустой» и тонкий.

Мини‑методология сборки шаг за шагом

Ниже — упрощённая методология для первой сборки. Она подходит для новичков и поможет избежать типичных ошибок.

1. Решите форм‑фактор и бюджет.
2. Выберите PCB: hot‑swap для экспериментов или паянную для долговечности.
3. Подберите пластину и кейс, совместимые по расположению отверстий и креплений.
4. Купите свитчи и стабилизаторы; при возможности — набор для смазки стабов и свитчей.
5. Если PCB паяемая — подготовьте паяльник, флюс и припой. Для hot‑swap — достаточно аккуратности при установке свитчей.
6. Соберите: установите стабилизаторы, закрепите пластину, установите свитчи, при необходимости припаяйте, поставьте кейкапы.
7. Прошейте микроконтроллер и настройте слои/макросы в QMK или VIA.
8. Проверьте нажатия и выполните финальную регулировку стабилизаторов и lubing при необходимости.

Чеклист безопасности и инструменты

• Паяльник 25–40 Вт с тонким жалом.
• Флюс и припой с низким содержанием свинца (если это применимо).
• Маленькие крестовые и плоские отвертки.
• Смазка для свитчей и стабов (например, специализированная силиконовая или литиевая паста).
• Антистатический браслет по желанию при работе с PCB.

Критерии приёмки

• Все клавиши регистрируют нажатия без дребезга.
• Стабилизаторы не люфтят и не звенят.
• Кейс и пластина собраны без чрезмерного напряжения или трений.
• Прошивка настроена на удобные слои и часто используемые сочетания.

Чеклисты по ролям

Чеклист для новичка

• Выбрал форм‑фактор 60% или TKL.
• Купил hot‑swap PCB.
• Приобрёл доступный набор свитчей и PBT кейкапы.
• Проверил совместимость кейса и платы.
• Собрал без пайки, испытал базовые функции.

Чеклист для энтузиаста

• Подобрал специфические свитчи и выполнил lubing.
• Использовал паяемую PCB для улучшенной надёжности.
• Настроил QMK/VIA и кастомные макросы.
• Провёл акустическую настройку (пены внутри кейса, damping).

Чеклист для профессионального наборщика текста

• Выбрал профиль кейкапов, подходящий для длительного набора.
• Настроил вес пружин на свитчах под предпочтения.
• Использует стабилизаторы высшего класса и правильно их смазал.

Когда кастомная клавиатура не подходит

• Нужна максимально низкая цена и простота обслуживания без навыков пайки.
• Не хочется тратить время на подбор совместимости компонентов и настройку прошивки.
• Рабочая среда требует стандартной раскладки и унифицированного внешнего вида.

Альтернативы

• Серийные механические клавиатуры от известных брендов с поддержкой макросов.
• Готовые 60% наборы plug‑and‑play для тех, кто хочет компактность без тонкой настройки.

Тесты и критерии приёмки

Тестовые сценарии

• Проверка Rollover и Anti‑Ghosting: нажмите несколько клавиш одновременно — все должны регистрироваться.
• Тест всех клавиш в Keyboard Tester программe: отсутствие залипаний.
• Акустический тест: нажмите каждую клавишу и оцените однообразность звучания.
• Физическая проверка стабов: длинные клавиши не должны качаться.

Критерии оценки

• Процент неработающих клавиш: 0%.
• Одинаковость отклика на 95% клавиш в пределах одной секции.
• Отсутствие постороннего металлического звона и сильных дребезжаний.

Варианты улучшений и альтернативные подходы

• Sound tuning: добавление демпфирующих материалов внутри кейса, смена пены под PCB, применение dampers под фанерой.
• Модификации свитчей: lubing для уменьшения трения; film для уменьшения люфта корпуса свитча.
• Апгрейд стабов: использование с подсадкой и смазкой Cherry‑style или Costar‑совместимых стабов.

Контраргументы и когда улучшения не работают

• Если базовая конструкция кейса имеет резонанс от плохих креплений, одна только смазка не решит проблему.
• Иногда слишком жёсткая пластина делает клавиатуру менее комфортной при долгом наборе даже после акустической доработки.

Совместимость и миграция

• Всегда проверяйте позицию отверстий и стандарт mounting pattern кейса и платы перед покупкой.
• Обратите внимание на поддерживаемые профили и легенды кейкапов: ANSI vs ISO, левый Shift, Enter и др.
• При смене свитчей на PCB с пайкой потребуется паяльник и умение отпаять старые свитчи.

Краткая справка терминов

• ANSI — стандарт раскладки с прямоугольным Enter.
• ISO — международный стандарт с удлинённым левым Shift и угловым Enter.
• Hot‑swap — возможность менять свитчи без пайки.
• Lubing — смазка для улучшения хода свитчей.
• QMK/VIA — прошивки для кастомных плат с настройкой слоёв и макросов.

Мини‑SOP для первой сборки

1. Распаковка и проверка деталей по упаковочному листу.
2. Установка стабов в пластину и проверка свободного хода.
3. Вставка свитчей в пластину и PCB (для hot‑swap) либо пайка (для паянных плат).
4. Установка платы в кейс, закрепление винтами в соответствии с рекомендацией производителя.
5. Установка кейкапов и первичное тестирование на ПК.
6. Настройка прошивки и финальная проверка всех функций.

Decision flow для выбора первой клавиатуры

flowchart TD
  A[Нужна ли портативность?] -->|Да| B{Ищете стрелки?}
  B -->|Да| C[Выберите 65%]
  B -->|Нет| D[Выберите 60%]
  A -->|Нет| E{Нужен numpad?}
  E -->|Да| F[Выберите Fullsize]
  E -->|Нет| G[Выберите TKL]
  C --> H[Выберите PCB: hot-swap если новичок]
  D --> H
  F --> H
  G --> H

Безопасность, GDPR и приватность

Сборка и использование клавиатуры не предполагают обработку личных данных, если вы не настраиваете макросы с персональными сведениями. Храните резервные копии конфигураций прошивки в безопасном месте, не публикуйте ключевые макросы с паролями.

Локальные особенности и покупка в России

• Обращайте внимание на доставку и таможенные сборы при заказе компонентов из‑за рубежа.
• В России встречаются локальные магазины и сообщества с groupbuys; проверяйте репутацию продавца и сроки поставки.
• Некоторые редкие кейкапы и свитчи могут быть доступны только через совместные закупки из Китая или США.

Частые ошибки новичков

• Непроверка совместимости кейса и платы перед покупкой.
• Покупка слишком дорогих кейкапов или свитчей без предварительной проверки профилей.
• Неправильная подготовка стабов, отсутствие смазки приводит к дребезгу.

Что дальше

Вы узнали компоненты, форм‑факторы и базовый процесс сборки. В следующей части будет подробно описано, где и как покупать компоненты, как паять свитчи и как прошить плату. Там же будет подробный список инструментов и пошаговые видео‑демонстрации.

Короткая сводка

• Кастомная клавиатура — это про персонализацию звука, ощущения и внешнего вида.
• Начните с выбора форм‑фактора и PCB.
• Используйте hot‑swap для первых экспериментов.
• Смазка стабов и правильная пластина сильно влияют на финальный звук.
