Как добавить кнопку сброса на Raspberry Pi

Коротко: есть три простых способа добавить кнопку сброса на Raspberry Pi — внешний inline-выключатель питания, перемычка на GPIO для аккуратного завершения работы и пайка кнопки на заголовке P6/Run для аппаратного мягкого сброса. Выберите метод по уровню навыков и модели платы; соблюдайте технику безопасности при пайке и работайте с питанием аккуратно.

Ваш Raspberry Pi завис. Возможно, не сработало приложение, вышла из строя периферия или система «упала» на плохом коде. В такой ситуации часто приходится вручную отключать и включать питание. Это неудобно и изнашивает micro-USB/USB-C разъём.

Лучшее решение — физическая кнопка сброса или выключатель питания. Ниже описаны три подхода, от самого простого к более техническому: inline-выключатель питания, перемычка на GPIO и пайка кнопки к P6/Run.

Быстрая карта выбора

• Если вы хотите минимум работы и безопасности от повреждений порта: используйте inline-выключатель питания.
• Если вам нужно аккуратно выключать систему (через скрипт) и у вас есть базовые навыки работы с GPIO: используйте перемычку + скрипт.
• Если хотите аппаратный мягкий сброс, который работает при зависании ОС: припаяйте кнопку к P6/Run (только для совместимых моделей).

Требуемые материалы (общий список)

• Inline-выключатель для micro-USB / USB-C (в зависимости от модели питания).
• Перемычка (jumper) или маленькая кнопка-перемыкатель.
• Набор для пайки: паяльник с тонким жалом, припой для электроники, оплётка/флюс.
• Небольшая моментальная кнопка (tact switch) или корпусная кнопка для монтажа на плате.
• Провода и, при необходимости, выводные контакты (header pins).

Проверяйте совместимость с вашей моделью Raspberry Pi: не все модели имеют заголовок P6/Run.

1. Inline-выключатель питания — самый простой метод

Этот метод минимально вмешивается в плату. Inline-выключатель ставится в разрыв кабеля питания (micro-USB или USB-C). При выключении питания вы получаете «жёсткий» ресет — как отключение питания и повторное включение.

Плюсы:

• Просто и быстро.
• Не требует пайки или работы с GPIO.
• Универсально подходит для многих моделей, включая Model A+ и B+.

Минусы:

• “Жёсткое” выключение: риск потери данных и возможной порчи файловой системы, если использовать часто.
• Разъём по-прежнему испытывает механическую нагрузку при подключении кабеля, но сам выключатель снижает число таких действий.

Где купить: специализированные магазины электроники или интернет-магазины. Бренды и цены варьируются.

Важно: используйте inline-выключатель только для экстренных случаев. Для ежедневных перезагрузок предпочитайте системные команды или графический интерфейс.

ALT: Inline-выключатель, установленный на кабеле micro-USB для питания Raspberry Pi.

2. Перемычка на GPIO для аккуратного завершения работы

Идея: при замыкании определённых GPIO-пинов автоматически запускается скрипт, который корректно завершает работу системы (аналог команды:

sudo shutdown -h now

). Это безопаснее, чем резкое отключение питания, потому что ОС завершает процессы и откатывает кэш на диск.

Совместимость и пины:

• На Model A и B (Rev 2) — используйте 26-контактный разъём GPIO.
• На Model A+ и B+ — 40-контактный разъём GPIO.
• Для этой схемы используются выводы GPIO 3 — это контакты 5 и 6 в ряду (GPI O3 и GND).

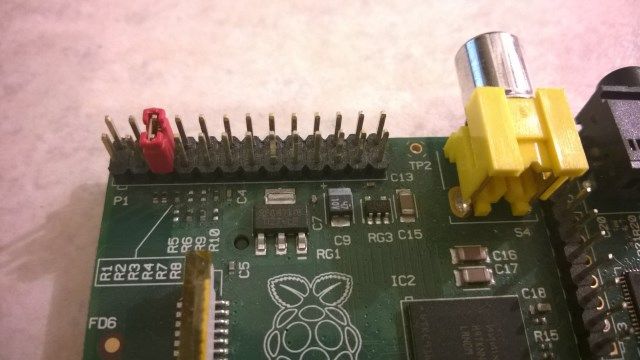

ALT: Перемычка, соединяющая контакт GPIO и землю на плате Raspberry Pi для триггера скрипта.

Как это работает — пошагово:

1. Подготовьте скрипт, который будет слушать состояние пинов GPIO и запускать shutdown при замыкании.
2. Сделайте скрипт исполняемым и протестируйте вручную.

Пример команд из статьи:

sudo chmod 755 raspi_gpio_actions.sh then sudo ./raspi_gpio_actions.sh

3. Чтобы запускать скрипт автоматически при старте системы, добавьте строку в /etc/crontab:

@reboot        root    /home/user/scripts/raspi_gpio_actions.sh

4. После загрузки скрипт будет периодически опрашивать GPIO3. При соединении пинов перемычкой скрипт вызовет безопасное завершение работы.

Практические замечания:

• Не оставляйте перемычку постоянно замкнутой — Raspberry Pi не загрузится корректно, если GPIO3 постоянно кратковременно замкнут на землю при старте.

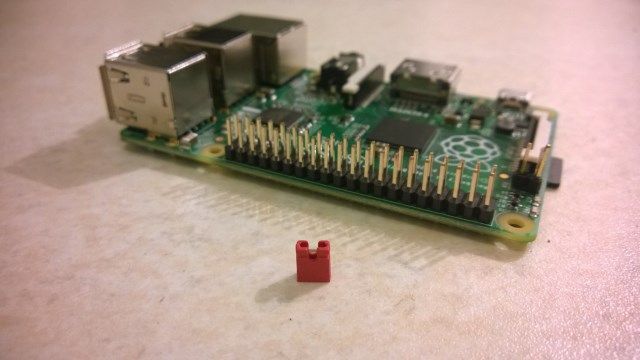

• Можно оставить перемычку надетой на один контакт, чтобы не потерять её физически.
• Эта схема не гарантирует работу, если система полностью «зависла» и не выполняет пользовательские процессы: скрипт должен быть запущен и активен для реакции.

Когда это работает плохо:

• Если ядро зависло или процесс управления GPIO не выполняется, замыкание контактов не приведёт к сбросу.
• Если в скрипте неверно настроено опрашивание, возможны ложные срабатывания.

Альтернативы этой схемы:

• Использовать внешние контроллеры (например, отдельный микроконтроллер, который наблюдает за сигналом «heartbeat» и при его отсутствии управляет питанием).

3. Пайка кнопки к P6/Run — аппаратный мягкий сброс (PC-style)

Этот метод наиболее близок к кнопке Reset на настольном ПК. При кратковременном замыкании контактов Run на плате выполняется аппаратный сброс процессора. Это не жесткое отключение питания, а аппаратный перезапуск.

Совместимость:

• Только Model B Rev 2 и Model B+ имеют разъём P6/Run (на некоторых платах подписан как Run).
• На Model B Rev 2 его можно найти вблизи HDMI: два маленьких отверстия на паре миллиметров друг от друга.
• На B+ заголовок рядом с лентой дисплея, близко к слоту microSD и правее печати “© Raspberry Pi 2014”.

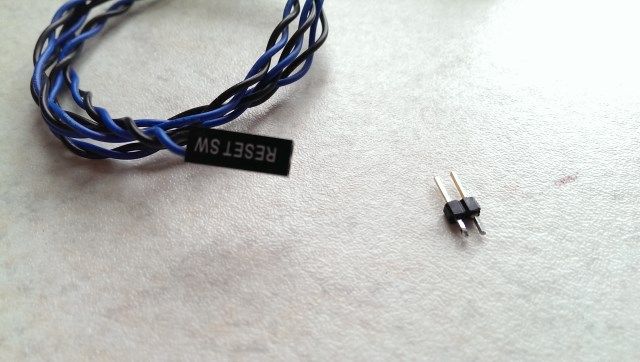

ALT: Набор мелких компонентов: кнопка, выводные контакты и провод для монтажа кнопки Reset на Raspberry Pi.

Что нужно сделать:

1. Припаяйте два пина на контакты P6/Run аккуратно и ровно. Используйте тонкий припой и минимальное время прогрева, чтобы не перегреть плату.
2. Подсоедините моментальную кнопку к этим пинам.
3. Закрепите провод и кнопку, чтобы не было механических напряжений на местах пайки.

Плюсы:

• Аппаратный мягкий сброс работает даже если система «зависла» на уровне ОС: аппаратный сигнал инициирует перезапуск.
• Кнопку можно использовать также для включения питания в некоторых конфигурациях.

Минусы и риски:

• Требуется пайка и аккуратная работа рядом с другими компонентами.
• Неправильная пайка может повредить плату.

Совет: если у вас есть старый ПК или материнская плата, оттуда можно взять кнопку Reset и подходящие выводные контакты — это экономично и удобно.

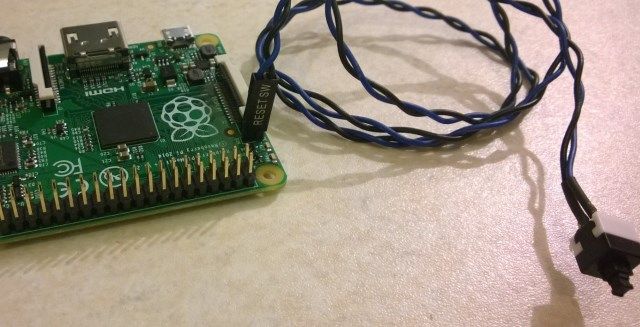

ALT: Кнопка Reset, припаянная к заголовку Run на плате Raspberry Pi, готовая к использованию.

Руководство по безопасной пайке

• Отключайте питание и извлекайте кабель питания перед пайкой.
• Работайте в хорошо проветриваемом помещении.
• Используйте антистатический браслет или по крайней мере заземлённую рабочую поверхность.
• Не перегревайте контакты: используйте паяльник 20–30 Вт и тонкое жало.
• Проверьте пайку лупой; при необходимости уберите лишний припой оплёткой.

Сравнение методов — таблица выбора

• Inline-выключатель: простота = высокая; риск для данных = высокий; требует пайки = нет; работает при зависании ОС = да (жёстко).
• Перемычка + скрипт: простота = средняя; риск для данных = низкий; требует пайки = нет; работает при зависании ОС = только если система работает.
• P6/Run с кнопкой: простота = низкая; риск для данных = средний; требует пайки = да; работает при зависании ОС = аппаратно.

Типичные проблемы и как их устранить

• Плата не загружается после установки перемычки: проверьте, не оставлена ли перемычка постоянно замкнутой. Уберите перемычку или оставьте её на один контакт.
• Кнопка не реагирует: убедитесь в корректности пайки и соединений, проверьте механическую надёжность шлейфа.
• При использовании inline-выключателя система повреждает файловую систему: прекратите использовать его для регулярных перезагрузок; используйте только для экстренных случаев и исправьте файловую систему при следующем запуске.

Проверки после установки

1. Для inline-выключателя: коротко выключите и включите питание; проверьте, что Raspberry Pi загружается.
2. Для перемычки + скрипта: запустите скрипт вручную и замкните перемычку — система должна корректно выключиться.
3. Для P6/Run: при запущенной системе нажмите кнопку — должна произойти аппаратная перезагрузка.

Критерии приёмки

• Кнопка физически надёжна и закреплена.
• Для схемы с перемычкой система корректно завершает работу при замыкании.
• Для схемы с P6/Run аппаратный сброс работает надёжно и не повреждает плату.
• Нет признаков перегрева или повреждений вокруг мест пайки.

Чек-листы по ролям

Для новичка:

• Купить inline-выключатель подходящего типа.
• Установить в кабель и проверить работу.

Для любителя командной строки:

• Подготовить скрипт опроса GPIO.
• Добавить автозапуск через crontab.
• Протестировать корректное завершение работы.

Для инженера-электронщика:

• Припаяйте header pins на P6/Run аккуратно.
• Установите кнопку и протестируйте перезагрузку.
• Документируйте изменения и сохраните резервные копии важной конфигурации.

Короткая методика тестирования (SOP)

1. Отключите питание и подготовьте место работы.
2. Установите выбранный компонент (выключатель/перемычку/кнопку).
3. Включите питание и выполните базовую функциональную проверку.
4. Для перемычки: запустите скрипт, замкните перемычку, подтвердите корректное завершение.
5. Для P6/Run: при включённой системе нажмите кнопку — подтвердите перезагрузку.
6. Проверьте логи системы на наличие ошибок после тестов.

Маленькая 1-строчная глоссарий

• GPIO — обобщённый вход/выход платы.
• P6/Run — аппаратный заголовок на некоторых моделях Raspberry Pi для аппаратного сброса.

Итог

Мы рассмотрели три варианта добавления кнопки сброса: inline-выключатель для простоты, перемычку на GPIO для аккуратного завершения работы и пайку кнопки к заголовку P6/Run для аппаратного мягкого сброса. Выбор зависит от модели вашей платы и уровня навыков. Всегда соблюдайте технику безопасности при работе с питанием и пайкой.

Важно: не используйте жёсткое отключение питания для повседневных перезагрузок — это путь к повреждению файловой системы. Применяйте безопасные команды shutdown или встроенные механизмы управления питанием по возможности.

Если у вас остались вопросы о совместимости с конкретной моделью или вы хотите пример скрипта для GPIO, напишите в комментариях — помогу с примером и тест-скриптом.

Короткое резюме:

• Inline-выключатель: просто и быстро, но грубое отключение.
• Перемычка + скрипт: аккуратное завершение, но не спасёт при полном зависании ядра.
• P6/Run с кнопкой: аппаратный ресет, требует пайки, работает при зависании.
