Как создать диаграмму Ганта в Excel — пошаговое руководство

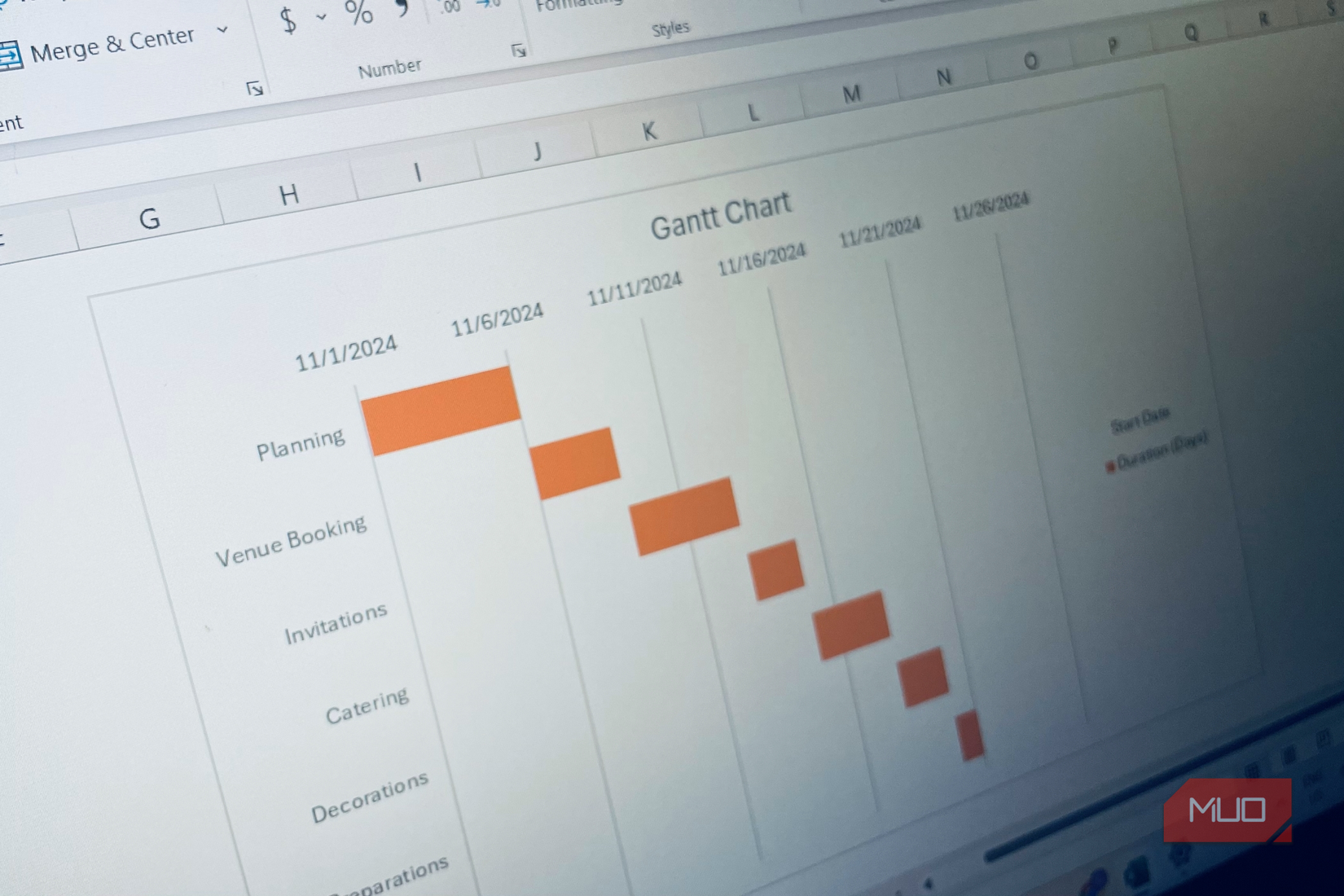

• Диаграмма Ганта показывает задачи как горизонтальные бары на временной шкале. Excel не имеет готовой кнопки “Диаграмма Ганта”, но её легко получить, видоизменив составную столбчатую диаграмму. В статье — подробные шаги, чеклисты, советы по отладке и готовые шаблоны приёмки.

Быстрые ссылки

• Что такое диаграмма Ганта и зачем она нужна

• Как создать диаграмму Ганта в Excel

Краткое содержание

• Диаграмма Ганта — визуализация задач на временной шкале.
• В Excel нет встроенной команды “вставить диаграмму Ганта”.
• Процесс: подготовить данные, вставить составную столбчатую диаграмму и отформатировать её под Гант.

Что такое диаграмма Ганта и зачем её использовать

Диаграмма Ганта — это инструмент управления проектом, где каждая задача показывается в виде горизонтального бара, который начинается в дате начала задачи и заканчивается в дате её завершения. Простое определение: визуализация задач по времени.

Когда применять диаграммы Ганта:

• Координация сложных проектов с множеством взаимозависимых задач.
• Отслеживание дедлайнов и ключевых вех (milestones).
• Поиск перекрытий задач и узких мест (bottlenecks).
• Планы мероприятий, этапы строительства, стадии выпуска продукта.

Важно: диаграмма Ганта хороша для планирования и коммуникации, но не заменяет детальное управление ресурсами и рисками — для этого используют специализированные инструменты.

Шаги: как создать диаграмму Ганта в Excel

Общий план действий:

1. Подготовить таблицу с задачами, датами начала и длительностью.
2. Вставить составную столбчатую диаграмму (stacked bar).
3. Подставить даты начала и длительности в ряды диаграммы.
4. Отформатировать левый (исходный) ряд как прозрачный — получится визуализация Ганта.
5. Настроить ось дат и внешний вид.

Ниже — подробный walkthrough с визуалами и пояснениями.

Подготовьте данные

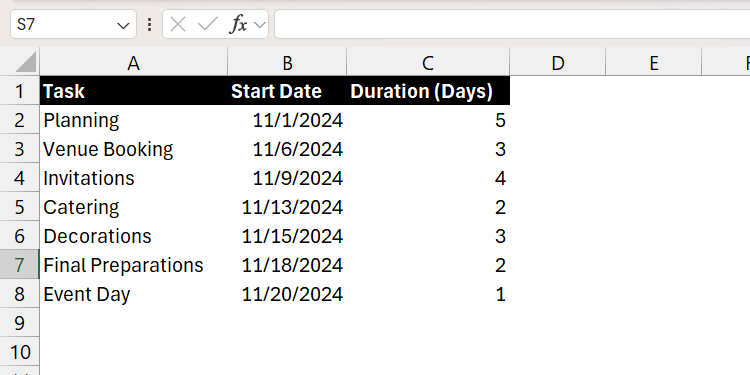

Пример таблицы (даты локализованы в российском формате):

Пояснения:

• “Дата начала” — фактическая календарная дата, когда задача должна стартовать. В Excel это обычно формат “Краткая дата” (Short Date).
• “Длительность” — целое число дней. Можно использовать часы, но тогда потребуется перерасчёт в дробные дни.
• Для удобства добавьте колонку “Конец” = “Дата начала” + “Длительность” (необязательно для диаграммы, но полезно для проверок).

Вставьте составную столбчатую диаграмму

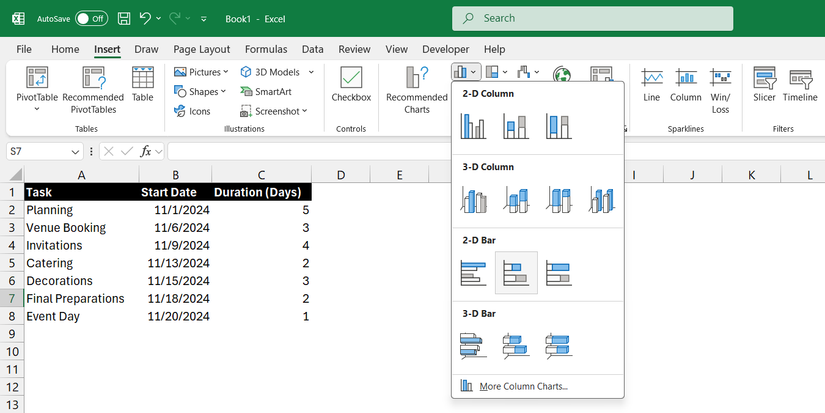

1. Выделите любую ячейку в таблице.
2. Перейдите на вкладку “Вставка”.
3. В разделе диаграмм выберите “Вставить столбчатую или гистограмму” → “Составная горизонтальная гистограмма” (Stacked Bar).

Выберите данные для диаграммы

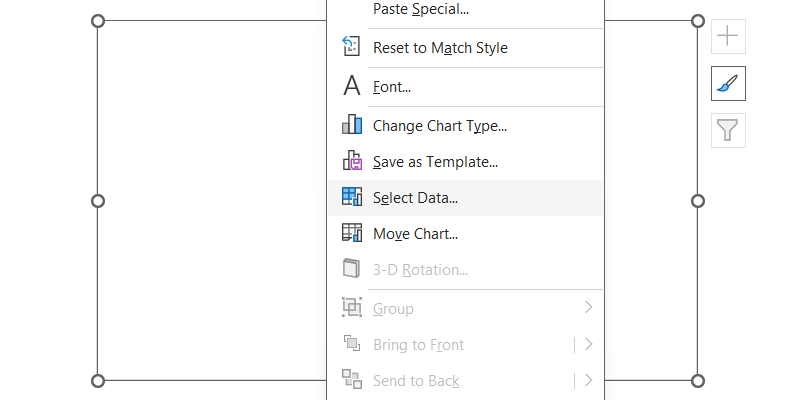

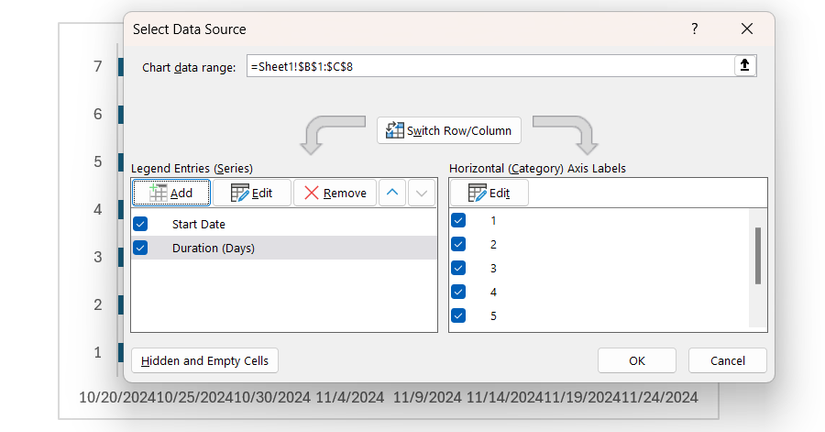

1. Правой кнопкой мыши кликните по пустой диаграмме и выберите “Выбрать данные”.

2. В секции “Записи легенды (ряды)” нажмите “Добавить”.

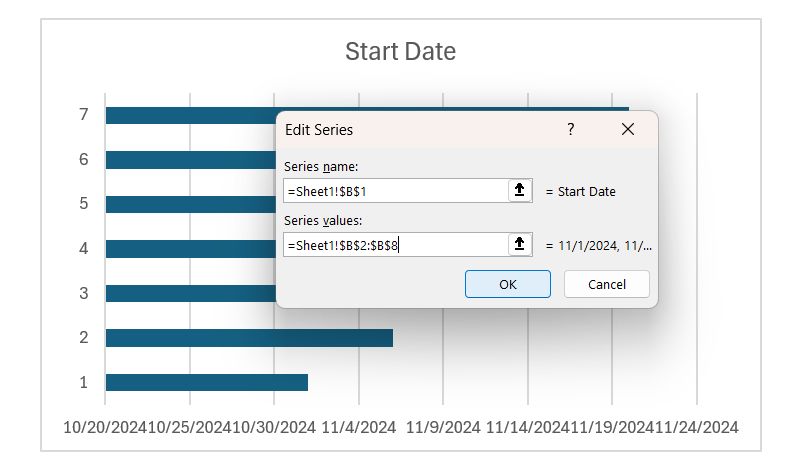

   • Для “Имя ряда” укажите заголовок столбца “Дата начала”.
   • Для “Значения ряда” выделите все ячейки под заголовком “Дата начала” и подтвердите.

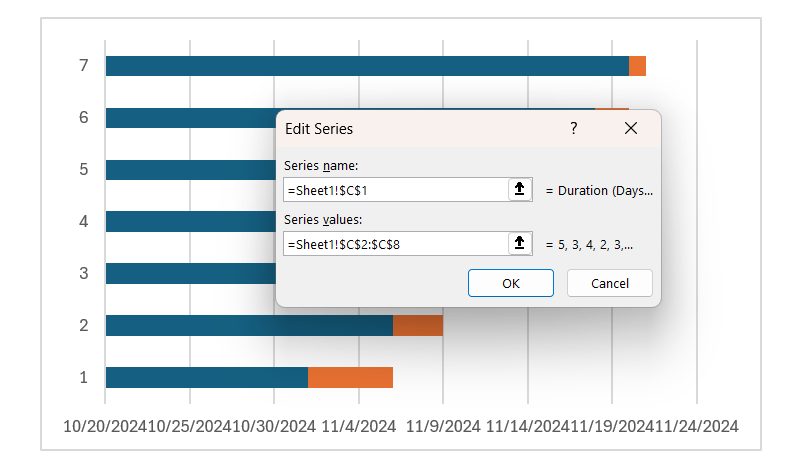

3. Добавьте второй ряд для “Длительность (дней)” аналогичным образом.

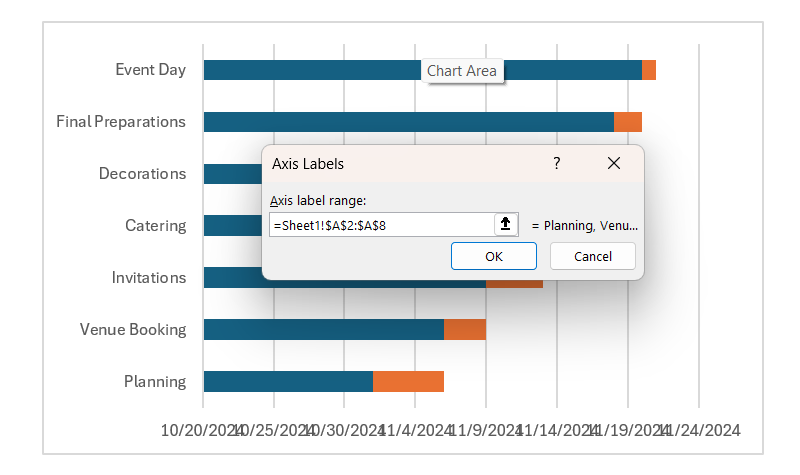

4. В блоке “Подписи по оси горизонтали” (или “Метки категорий”) нажмите “Изменить” и укажите диапазон с названиями задач.

5. Нажмите “ОК” — диаграмма появится, но порядок задач может быть обратным.

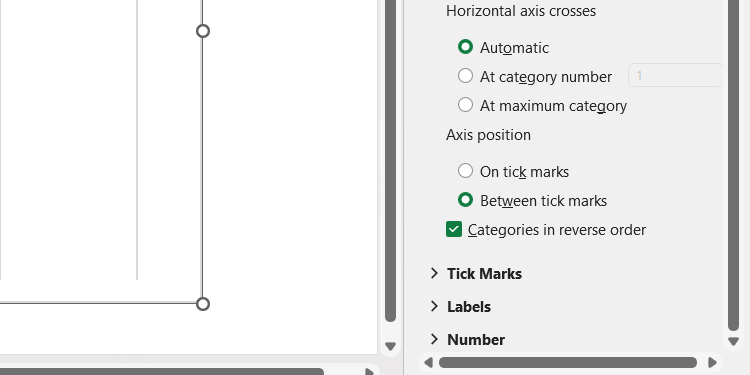

6. Чтобы изменить порядок задач: правой кнопкой по вертикальной оси (списку задач) → “Формат оси” → поставить галочку “Категории в обратном порядке”.

Преобразуйте столбцы в диаграмму Ганта

1. В диаграмме вы увидите два набора полос: один соответствует дате начала, другой — длительности.

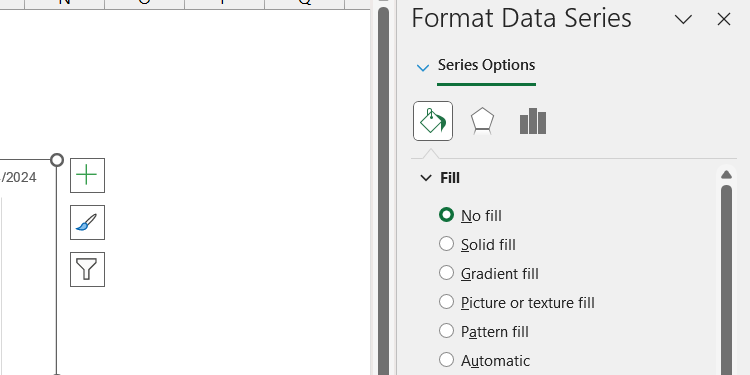

2. Правой кнопкой мыши кликните по полосам, соответствующим датам начала (обычно они окрашены слева) и выберите “Формат ряда данных”.

3. В панели “Формат ряда данных” на вкладке “Заливка и линия” выберите “Без заливки” — эти полосы станут прозрачными и будут смещать видимые бары в нужное место на временной шкале.

4. Теперь настройте минимальное значение оси дат, чтобы убрать лишние отступы слева. Excel хранит даты как числа (serial date), поэтому нужно задать минимум в числовом формате.

• Перейдите на вкладку “Главная” и выберите первую дату в столбце “Дата начала”.

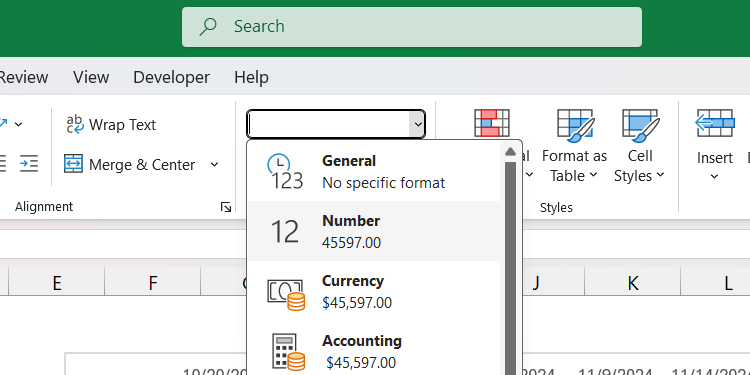

• В группе форматирования чисел измените формат с “Дата” на “Числовой” — Excel покажет серийный номер даты.

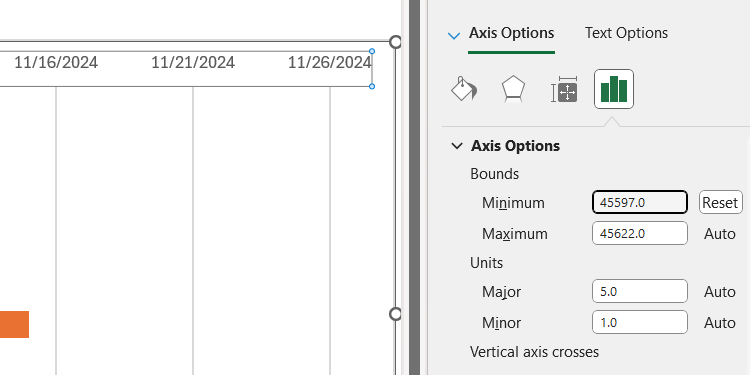

• Скопируйте число (серийный номер). Правой кнопкой по оси дат → “Формат оси” → в поле “Минимум” вставьте скопированное число.

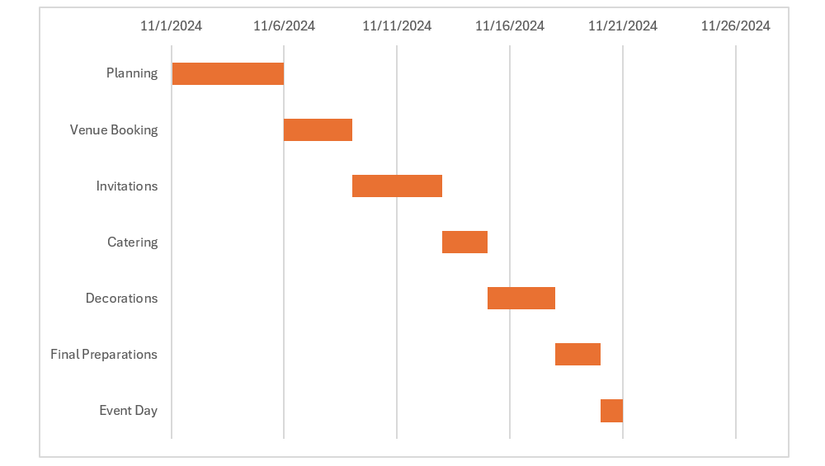

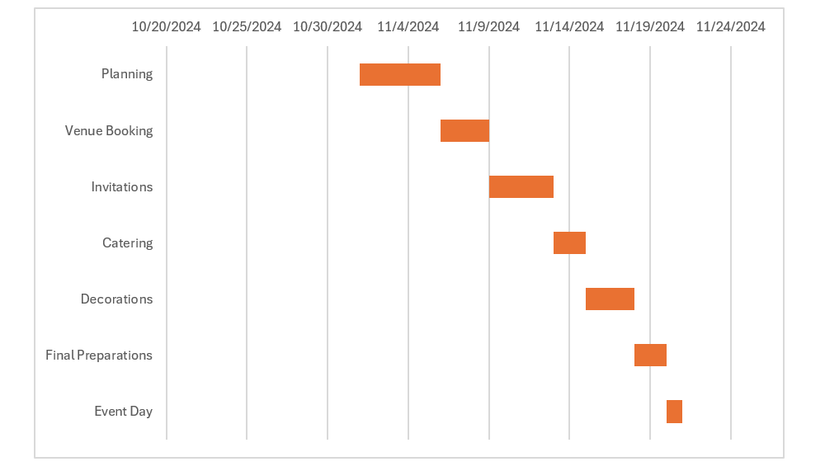

5. Готово — у вас должна получиться корректная диаграмма Ганта.

Дополнительное форматирование и улучшения

• Измените цвета длительностей — используйте цветовую кодировку по статусу (запланировано, в работе, завершено).
• Добавьте подписи данных (значения) для ключевых задач или вех.
• Уберите сетку или оси, если они мешают визуальному восприятию.
• Для зависимостей задач используйте стрелки на отдельном слое (вручную) или надстройки-плагин.

Совет: если у вас много задач, используйте группировку и сводные таблицы для фильтрации по фазам или ответственным.

Чеклист: от таблицы к рабочей диаграмме (короткий список)

• Убедиться, что все даты в формате даты.
• Проверить, что длительности указаны в днях (целые числа).
• Вставить составную столбчатую диаграмму.
• Добавить ряд “Дата начала” и сделать его прозрачным.
• Настроить минимальное значение оси (серийный номер даты).
• Применить цветовую кодировку и подписи.

Частые ошибки и их исправления

• Ошибка: левый отступ слишком большой. Решение: изменить минимум оси на серийный номер самой ранней даты.
• Ошибка: ось задач в обратном порядке. Решение: в “Формат оси” включить “Категории в обратном порядке”.
• Ошибка: даты отображаются как числа в таблице. Решение: отформатируйте столбец обратно в “Краткая дата”.
• Ошибка: диаграмма смещается после добавления задач. Решение: используйте динамические диапазоны или таблицы Excel (Insert → Table), чтобы диаграмма автоматически расширялась.

Альтернативные подходы и когда они подходят

• Готовые шаблоны Excel. Быстро, если нужно получить визуал без тонкой настройки. Подходит для отчетов менеджеру.
• Microsoft Project / Project for the web. Лучше для управления ресурсами, зависимостями и критическим путем.
• Power BI. Подходит, когда нужна интерактивная панель с фильтрами, агрегацией и SLI/SLO.
• Надстройки и плагины (например, Gantt Excel). Быстро добавляют функционал, но могут быть платными.
• Условное форматирование в таблице (без диаграмм). Простая альтернатива для небольших планов: раскрашивайте ячейки, представляя дни как колонки.

Когда Excel не подходит:

• Когда требуется сложное планирование ресурсов и расчёт критического пути.
• Когда нужно хранить управленческие метрики, версии планов и историю изменений.

Маленькая методология: как построить диаграмму Ганта в команде (мини-процесс)

1. Согласовать набор полей (Задача, Дата начала, Длительность, Ответственный).
2. Создать мастер-таблицу в файле/SharePoint/OneDrive и зафиксировать формат дат.
3. Назначить владельца диаграммы (обновления, публикация).
4. Обновлять статусы еженедельно и архивировать предыдущие версии.

Ролевые чеклисты

Для менеджера проекта:

• Обновлять даты начала/длительности после оценки команды.
• Проверять критические зависимости каждые 3–5 рабочих дней.
• Публиковать диаграмму на портале — не реже одного раза в неделю.

Для координирующего сотрудника (организация мероприятий):

• Подтверждать брони и контракты — отмечать соответствующие задачи как вехи.
• Обновлять статусы поставщиков в таблице.

Для исполнителя:

• Отмечать фактическое начало и завершение задачи.
• Комментировать отклонения в отдельном столбце “Примечания”.

Критерии приёмки

• Все задачи отображаются на диаграмме.
• Даты на оси соотносятся с реальными календарными датами.
• Минимальный край оси соответствует самой ранней дате начала.
• Цвета и легенда читаемы и понятны стейкхолдерам.

Отладочный план: что проверить, если диаграмма выглядит неправильно

1. Проверьте, что диапазоны рядов указывают на правильные ячейки.
2. Убедитесь, что даты хранятся как даты, а не как текст.
3. Проверьте, что при смене формата даты на число вы получаете серийный номер.
4. Если диаграмма не расширяется, преобразуйте таблицу в “Таблицу” Excel (Ctrl+T) и обновите диапазоны.

Краткий глоссарий (одной строкой)

• Диаграмма Ганта — визуализация задач как полос на временной шкале.
• Дата начала — календарная дата, когда задача начинается.
• Длительность — продолжительность задачи в днях.
• Серийный номер даты — внутреннее число Excel, представление даты (1 = 01.01.1900).
• Ряд данных (Series) — набор значений, отображаемых на диаграмме.

Шаблон проверки (таблица)

Советы по визуальному оформлению

• Используйте 2–3 цвета: фоновый, цвет “в процессе”, цвет “завершено”.
• Ограничьте подписи по оси, чтобы избежать наложения.
• Для презентаций делайте крупные шрифты и убирайте мелкие сетки.

Частые вопросы (FAQ)

В: Могу ли я показать зависимости между задачами на диаграмме Excel?

О: Нативных средств для автоматического рисования зависимостей в Excel нет. Зависимости можно показать вручную стрелками или воспользоваться специализированными надстройками.

В: Диаграмма сбилась после вставки новой задачи — что делать?

О: Убедитесь, что диаграмма использует таблицу Excel (Ctrl+T). Если диапазоны заданы статично, обновите их в “Выбрать данные”.

В: Как отобразить часы вместо дней?

О: Преобразуйте длительность в дробные значения дня (например, 6 часов = 0.25) и отформатируйте ось дат с шагом в часы через “Формат оси” → “Единицы основного деления”.

Когда стоит выбрать другое решение

• Вы нуждаетесь в учёте загрузки ресурсов и отпусков — используйте Microsoft Project или специализированный планировщик.
• Требуется история изменений и контроль версий — храните план в системе управления проектами (Jira, Asana, MS Project Server).

Короткое резюме

Диаграмма Ганта в Excel — доступный способ визуализировать график проекта без покупки отдельного ПО. Используя составную столбчатую диаграмму и простой приём с прозрачной заливкой для даты начала, вы получите понятный визуальный план. При необходимости масштабируйте решение шаблонами, надстройками или переходом на профинструменты планирования.

Важно

• Сохраняйте мастер-таблицу и защищайте формат дат.
• Для совместной работы используйте OneDrive/SharePoint и назначьте владельца файла.
