Моддинг корпуса и пластины механической клавиатуры — полное руководство

Кратко

Почему корпус и пластина меняют звук клавиатуры

К механическим клавиатурам стоит относиться как к перкуссионным инструментам: корпус, пластина и пустое пространство внутри создают резонансы и отражения звука. Металлические CNC‑фрезерованные корпуса (алюминий, латунь) часто дают высокий, звонкий тембр. Без гашения таких резонансов клавиатура может звучать «пусто» и «жёстко». Цель моддинга — уменьшить паразитные вибрации и управлять тембром так, чтобы естественный звук переключателей и акустика корпуса работали в гармонии.

Важно: моддинг не изменит поведение переключателя или чувствительность; он влияет только на акустическое и тактильное восприятие.

Основные термины в одну строку

• Пластина — жесткая панель, в которую вставляются переключатели.
• Корпус (кейc) — внешняя оболочка клавиатуры.
• EVA‑пена — лёгкая вспененная резина, доступный звукоизолятор.
• Sorbothane — высокоэффективный демпфер на основе полимера (дороже).
• Tray‑mount / Gasket‑mount / Sandwich‑mount — типы крепления пластины/печатной платы.

Что понадобится (инструменты и материалы)

• Материал для демпфирования: EVA‑пена (1, 2, 3, 5 мм), резиновые листы, тонкий Sorbothane (опционально).
• Режущие инструменты: острый хобби‑нож (X‑Acto), запасные лезвия, при необходимости вырубки/пуансон для отверстий.
• Измерительные приборы: цифровые штангенциркули, тонкая рулетка, линейка, полоска бумаги для снятия замеров.
• Мелкие инструменты: набор отвёрток, тонкая двухсторонняя лента (тонкая), клей для пены (при необходимости), карандаш/маркер.
• Дополнительно: миллиметровая бумага для шаблонов, утюг на малую температуру/бумага для временной склейки (опционально).

Совет по локализации единиц: измерения даны в миллиметрах — удобный формат для точного подгона.

Подготовка и общая стратегия

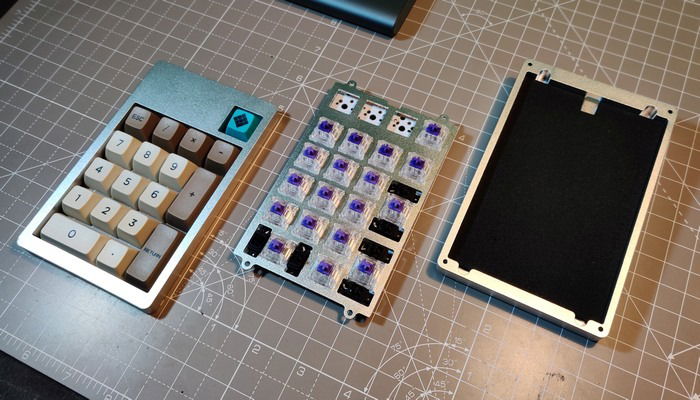

1. Разберите клавиатуру аккуратно и зафиксируйте порядок винтов и промежуточных деталей.
2. Измеряйте корпус и объекты в том положении, в котором они будут собраны: измерьте расстояние от дна корпуса до нижней стороны пластины/печати.
3. Стратегия: сначала акустически обработайте пластину, затем — корпус. Для пластины цель — заполнить воздушную камеру между платой и пластиной, чтобы снизить резонансы. Для корпуса — покрыть пространства тонкими слоями демпфера, чтобы уменьшить отражения и махание стенок.

Важно: пена должна слегка «нажать» на пластину/плату, но не мешать механическим частям и не препятствовать монтажу.

Акустическое демпфирование пластины — подробные шаги

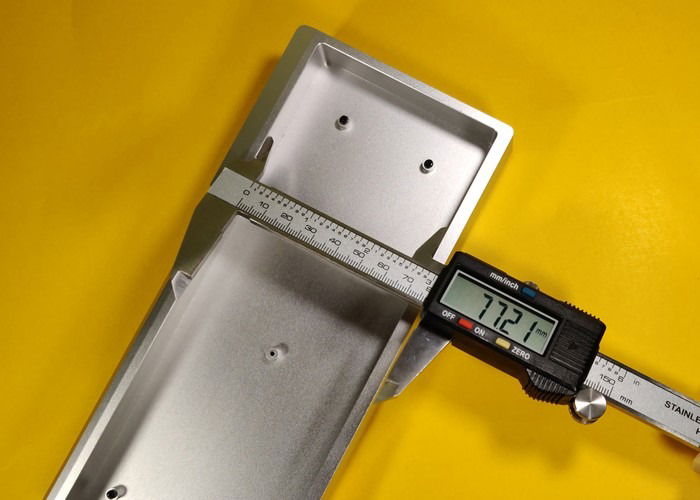

1. Измеряем внутренние размеры корпуса (не пластины)

• Почему сначала корпус: нам нужна герметичность между демпфирующим наполнением и стенками корпуса. Демпфер должен «перехлёстывать» край пластины и прижиматься к корпусу, создавая плотную барьерную поверхность.
• Снимите внутренние размеры корпуса по длине, ширине и местам крепления. Если используете штангенциркуль, фиксируйте точность до 0.1 мм; если нет — добавьте 0.5–1 мм на подрез.

2. Выбор толщины пены и конфигурации

• Обычно между платой и пластиной есть зазор ~3.5 мм. EVA‑пена стандартно бывает 1/2/3/5 мм. Комбинация двух 2 мм слоёв даст 4 мм — это хорошо для компенсации 3.5 мм и добавочного давления.
• Если у вас есть доступ к Sorbothane, его тонкая лента (2–3 мм) даёт более выраженное снижение вибраций, но дороже. Резина даёт тёплый, «мягкий» звук; EVA — более выраженное снижение высоких частот.
• Соотношение: мягкий материал → меньше яркости, плотный материал → более «тупой» звук.

3. Перенесение шаблона и резка

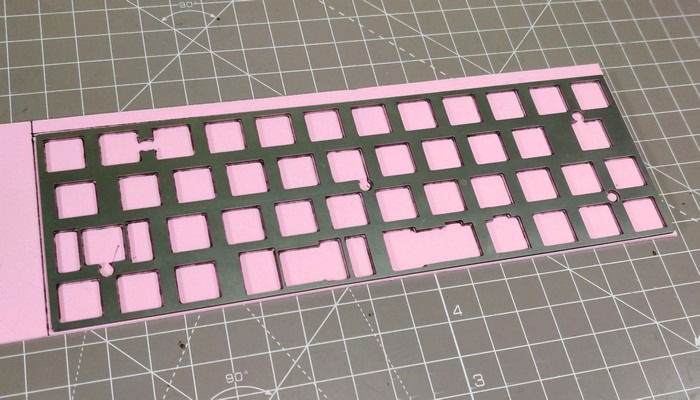

• Положите пластину сверху на сложенную пено‑композицию и аккуратно обведите. Держите маркер ближе к краю пластины, чтобы вырез соответствовал посадочным местам.
• Отметьте места отверстий под переключатели, винты и посадочные «пальцы» корпуса. Используйте тонкий маркер или карандаш.
• Для точности используйте одну из следующих техник:
  • Положите тонкую полоску бумаги поверх пластины и протяните карандашом по отверстиям; затем перенесите рисунок.
  • Если пластина тонкая, проделайте легкие проколы шилом через отверстия для переключателей и перенесите метки прямо на пену.

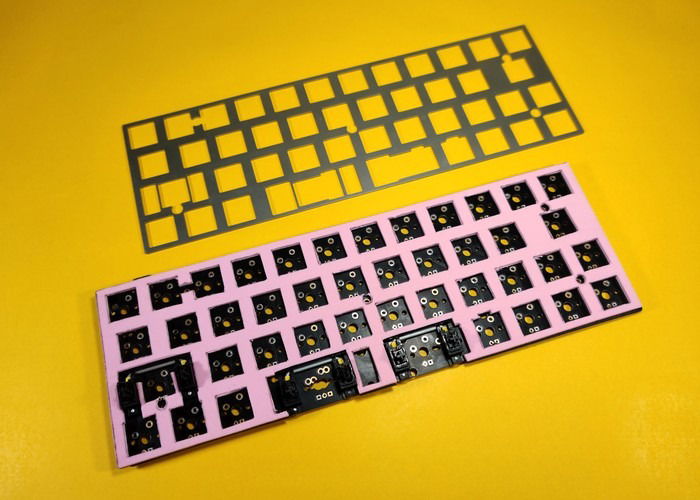

4. Вырезаем отверстия и формы

• Для отверстий переключателей используйте острый лезвие и делайте медленные проходы, снимая тонкие слои. Два‑три аккуратных прохода лучше одного грубого.
• Для посадочных отверстий под винты и стойки удобней использовать вырубной пуансон соответствующего диаметра. Если он недоступен — аккуратно вырежьте крестовую или круглую форму ножом.
• Убедитесь, что отверстия для держателей стабилизаторов (если есть) совпадают, и не оставляйте выступающих кусочков, которые могут «щёлкать» по пластине.

5. Пример подгонки стабилизаторов

• Стабилизаторы могут иметь разную высоту и посадочные выступы. Примерьте сборку с установленными стабами; при необходимости подрежьте пену вокруг точек крепления, чтобы избежать заеданий.

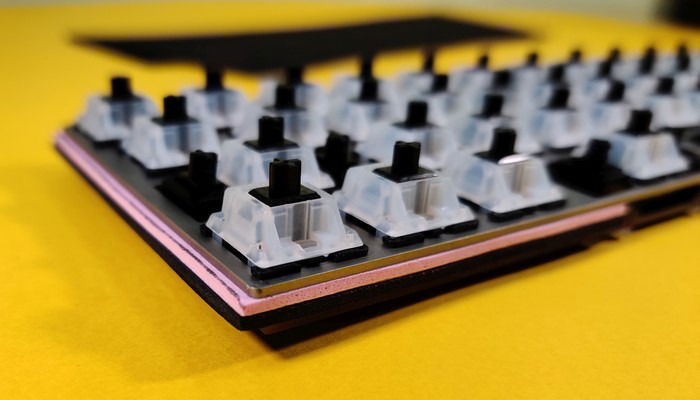

6. Финальная сборка пластины и проверка

• Припаяйте переключатели к плате (или соберите хот‑swap) и временно установите плату/пластину в корпус без окончательной закрутки. Проверьте физическое взаимодействие: нет ли контакта пены с выступающими компонентами, не мешают ли вставки клавишам.
• Если всё подходит — фиксируйте слои тонкой двухсторонней лентой или клеем для пены, чтобы листы не разъединялись при дальнейшей обработке.

Совет: оставьте небольшие прокладки/вырезы для прохода кабеля USB и доступа к разъёмам.

Акустическая обработка корпуса — шаг за шагом

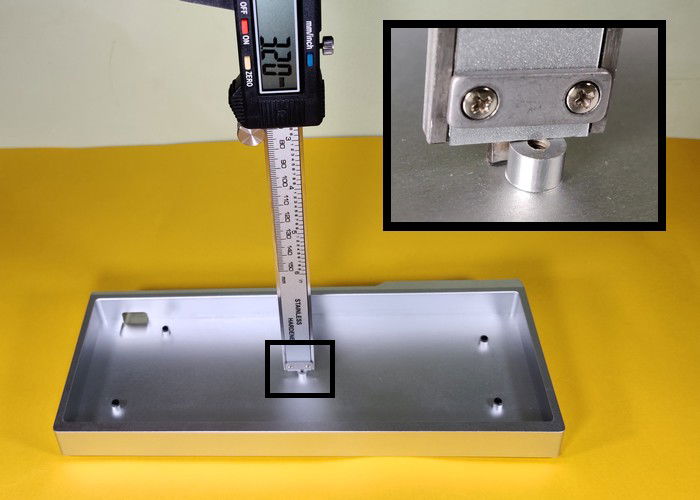

1. Измеряем клиренс и выбираем толщину

• Для tray‑mount: измерьте высоту монтажных стоек платы и вычтите высоту самого высокого компонента на нижней стороне платы. Это даёт максимальную толщину демпфера для дна. Пример из руководства: PCB mounted at 3.2 мм, highest underside component ≈ 1.0 мм → используем 2 мм пену.
• Для других типов монтажа: измерьте расстояние между нижней частью пластины и полом корпуса, вычтите 3.5 мм зазор между платой и пластиной, толщину платы и высоту самой высокой детали.

Пример расчёта: если расстояние 10 мм, PCB 2 мм, высокий компонент 1.5 мм → 10 − (3.5 + 2 + 1.5) = 3 мм пены.

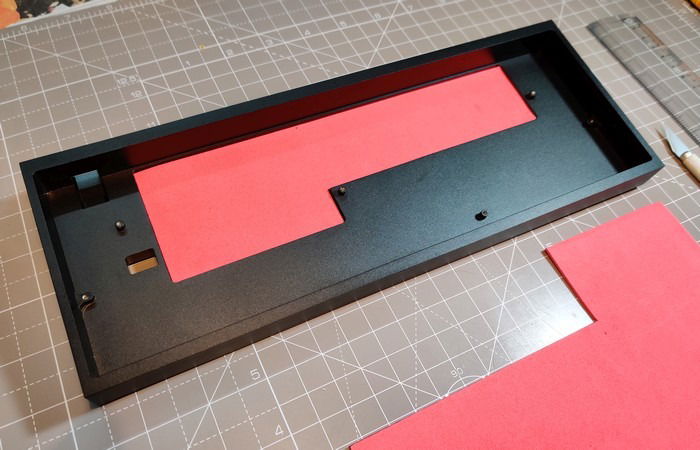

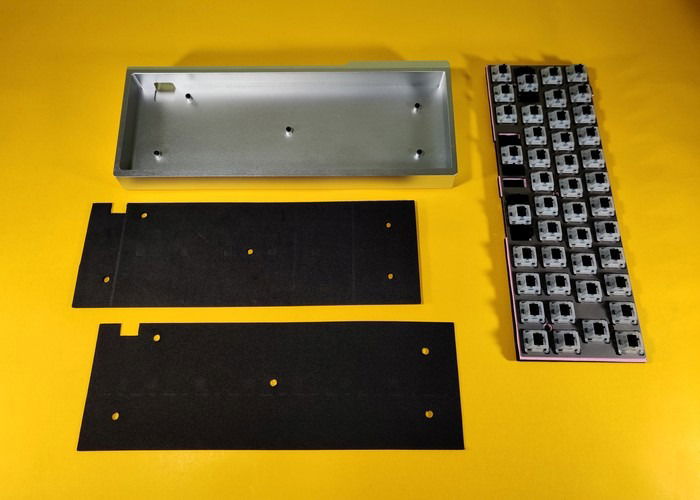

2. Резка вставок для днища и боков

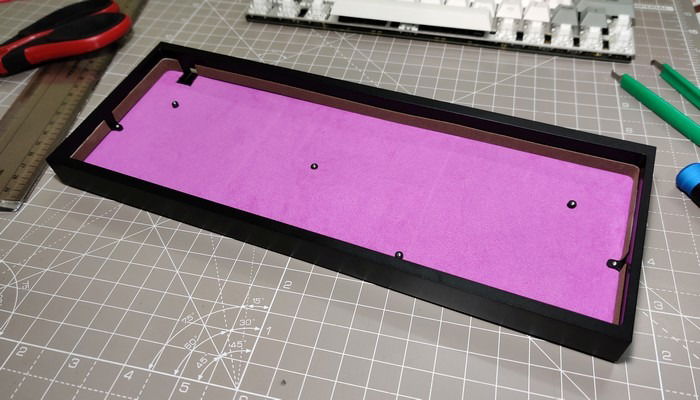

• Вырежьте листы для днища, учтя отверстия под монтажные стойки и разъёмы (USB).
• Пример для tray‑mount: используйте пуансоны для отверстий под стойки; если пуансона нет, вырежьте аккуратно ножом.
• Для пустот внутри корпуса (карманы, ниши) вырежьте соответствующие куски и установите их плотной стороной к стенке корпуса.

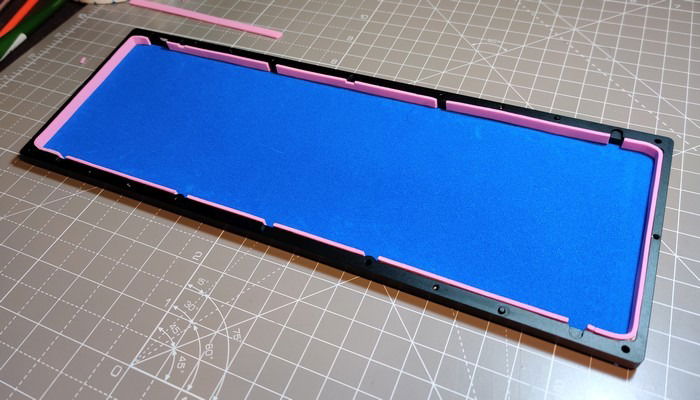

3. Обработка боковых стенок

• Ширина боковой полосы равна расстоянию от дна корпуса до нижней части пластины, но толщина полосы должна быть 1–2 мм. Более толстая полоса (>2 мм) может вызвать зацепление платы при установке.
• Для некоторых типов монтажа (top/bottom, gasket, sandwich) нужно оставлять небольшие вырезы в полосе, чтобы избежать пересечения с монтажными стойками.

4. Крепление вставок

• Фиксируйте EVA‑вставки тонкой двухсторонней лентой или клеем, совместимым с пеной. Не используйте слишком толстый слой клея — он может изменить высоту и повести пластину.
• Проверьте установку платы в корпусе на предмет трения, контактных точек и возможности корректной сборки.

5. Финальная сборка и первоначальная проверка звучания

• Соберите клавиатуру, установите клавиши и проведите быстрый тест набора текста, слушая и сравнивая звук до и после моддинга. Обратите внимание на: уменьшение слышимого «звонка», появление более «мягкого» или «глубокого» баса, отсутствие новых скрипов и щелчков.

Когда моддинг не даёт ожидаемого эффекта (контрпример)

• Если в корпусе остаётся свободное пространство и демпферная вставка плохо прилегает к стенкам, шум будет «утекать», и моддинг окажется малоэффективным.
• Если основная причина звонкости — сама конструкция переключателя или тонкие пластмассовые ключевые купола, то обработка корпуса даст лишь частичный эффект.
• Если вы хотите радикально изменить тактильность или отклик переключателя, нужно работать с переключателями, пружинами и стабилизаторами, а не только с акустикой.

Альтернативные материалы и подходы

• Sorbothane: лучший демпфинг, но дорогой — подходит для аудиофилов.
• Тонкий губчатый EPDM/неопрен: даёт средний эффект, более стойкий к температуре.
• Корковой лист (тонкий): поглощает средние частоты и создаёт тёплый звук.
• Самодельные решения: плотный текстиль/фетр для уменьшения высоких частот; комбинация материалов (слой резины + слой пены) даёт более сбалансированный результат.

Рекомендация: для большинства пользователей EVA‑пена 2 мм ×2 — самый экономичный и эффективный выбор.

Решающее дерево: какой материал и толщина выбрать

flowchart TD
  A[Начало: какие цели?] --> B{Приоритет — стоимость или звук}
  B --> |Низкая стоимость| C[EVA 2×2 мм]
  B --> |Лучший звук| D{Есть бюджет?}
  D --> |Да| E[Sorbothane тонкий слой + EVA боковины]
  D --> |Нет| F[Резиновый лист '2–3 мм' + EVA]
  C --> G[Установка и проверка]
  E --> G
  F --> G
  G --> H{Проблемы после сборки?}
  H --> |Есть| I[Проверьте щели и прилегание]
  H --> |Нет| J[Готово — наслаждайтесь]

Профессиональный чеклист по ролям

• Для сборщика‑любителя:
  • Острый нож, запасные лезвия.
  • EVA 2 мм ×2, тонкая двусторонняя лента.
  • Проверка прилегания: 3 прогона сборок.

• Для энтузиаста/аудиофила:
  • Sorbothane/резина, измерительные штанги, пуансоны.
  • Комбинация материалов: резиновая подложка + EVA по бокам.
  • Тесты звучания до/после, записи с высоким качеством (например, 44.1–48 кГц).

• Для тех, кто продаёт готовые сборки:
  • Стандартизированные рецептуры для каждой модели корпуса.
  • Критерии приёмки: отсутствие контакта с высокими компонентами; отсутствие новых шумов; уменьшение пиковых высоких частот субъективно на 30–70 % (оценка).

Стандартная операционная процедура (SOP) — шаг за шагом

1. Разборка: снимите кейкавер, извлеките плату/пластину.
2. Измерения: зафиксируйте внутренние габариты корпуса и клиренс.
3. Выбор материала: определите толщину и материал по решающему дереву.
4. Вырезка: перенесите шаблон пластины на пену, вырежьте отверстия.
5. Подгонка: установите вставку в корпус, проверьте сидение.
6. Сборка: временно соберите и протестируйте функционально.
7. Финиш: окончательно зафиксируйте вставки и соберите клавиатуру.
8. Тестирование: функциональный тест, аудиотест и проверка на клики/скрипы.

Критерии приёмки

• Функциональность: все клавиши корректно срабатывают.
• Механика: нет механических помех от демпфера.
• Акустика: отсутствие резких металлических звонков; звук стал «мягче» и «полнее» по субъективной оценке.
• Монтаж: отсутствуют видимые зазоры в местах монтажа и вокруг разъёмов.

Тестовые сценарии и критерии успеха

• Тест 1 — базовый набор текста: 30 секунд быстрого набора, сравнить запись до/после.
• Тест 2 — ударная серия: последовательные нажатия одинаковой клавиши 10×, слушаем устойчивость звучания.
• Тест 3 — стабилизаторы: удержание клавиш с стабами (Space, Shift) и проверка на дребезг.

Критерий успеха: звук стал чище, без новых скрипов, и вы лично фиксируете уменьшение «звонкости».

Отладка и распространённые проблемы

• Скрип при установке: проверьте точки контакта пены с платой и с корпусом; используйте тонкую двустороннюю ленту для стабилизации.
• Неправильные отверстия: перед окончательной фиксацией проверьте посадку переключателей—иногда простая подрезка решает проблему.
• Звук стал «глухим»: возможно, использован слишком толстый и жёсткий материал; попробуйте заменить часть слоёв на более мягкий материал.

Советы для улучшения результата

• Комбинируйте материалы: мягкий Sorbothane в центре + EVA по бокам даёт баланс.
• Записывайте звук на каждом этапе: так легче сравнить изменения.
• Делайте шаблоны на миллиметровой бумаге — они пригодятся при повторной сборке и для других проектов.

Краткий факт‑бокс (ключевые числа)

• Стандартный зазор между платой и пластиной: ~3.5 мм.
• Популярные толщины EVA: 1, 2, 3, 5 мм.
• Рекомендуемая толщина для большинства кейсов: 2+2 мм (две пластины по 2 мм).
• Толщина боковых полос: 1–2 мм (чтобы не задевать плату).

Глоссарий — однострочные определения

• Демпфирование: снижение амплитуды колебаний и резонансов.
• Пуансон: инструмент для вырубки отверстий одинакового диаметра.
• Клин: небольшой зазор между соседними деталями.

Краткое объявление о выпуске (100–200 слов)

Теперь готово подробное руководство по моддингу корпуса и пластины механических клавиатур. Мы показали, как измерить корпус, выбрать материал, вырезать вставки и последовательно собрать клавиатуру так, чтобы достичь значительного улучшения акустики. Подходит как новичкам, так и продвинутым энтузиастам: от простых EVA‑вставок до комбинаций с Sorbothane и резиновыми листами. В статье есть SOP, чеклисты по ролям, дерево решений и тестовые сценарии — всё, чтобы вы могли повторить процесс надёжно и системно. Попробуйте метод на своём следующем проекте и оцените разницу в звучании.

Заключение

Акустический моддинг пластины и корпуса — эффективный способ улучшить звук вашей механической клавиатуры без изменения её электрической части. Начните с аккуратных измерений, используйте подходящий материал и не торопитесь с фиксацией: лучше подрезать лишнее, чем исправлять перебор. В большинстве случаев простая комбинация EVA 2+2 мм и аккуратно вырезанных боковых полос решает проблему «звонкости» и делает звук приятнее.

Важно: любые модификации вы делаете на свой риск; при сомнениях сохраняйте оригинальные детали и винты, чтобы можно было вернуть клавиатуру в исходное состояние.

Спасибо за внимание — наслаждайтесь новым звучанием своей клавиатуры!
