Установка Anycubic Kobra Neo — пошаговая инструкция по сборке и первой печати

Anycubic предоставила принтер, использованный для демонстрации. Компания не оплачивала и не влияла на содержание этой статьи.

Подготовка рабочего места и инструменты

Прежде чем начинать, выделите ровную твердую поверхность с достаточным освещением и вентиляцией. Подготовьте следующие инструменты (часто входят в комплект):

• Отвертка крестообразная и/или шестигранники
• Рожковой ключ или гаечный ключ для винтов основания
• Небольшие пассатижи
• Линейка или рулетка
• Скотч или магнитная пластина для удержания мелких винтов

Важно: отключайте питание перед подключением или отключением разъёмов. Работайте аккуратно, чтобы не повредить кабели и штекеры.

Важно: Проверяйте комплектность сразу после распаковки. Поменять неисправные или недостающие детали проще до начала сборки.

Комплект поставки — что должно быть в коробке

Содержимое коробки обычно включает (проверьте со списком в коробке):

• Рама (frame)
• Комплект упора на оси X (X-axis limit switch kit)
• Основание принтера (printer base)
• Печатающая головка (print head)
• Держатель филамента (filament holder)
• Модуль экрана (screen kit)
• Карта памяти и картридер (memory card, card reader)
• Запасное сопло (spare nozzle)
• Набор винтов и инструментов (screws, tool kit)
• Небольшой рулон филамента (sample filament)

Проведите визуальный осмотр упаковки и снимите все части, укладывая их рядом для удобства сборки.

Шаг 1: Распаковка и проверка деталей

Откройте коробку аккуратно и извлеките комплектующие. Проверьте наличие всех позиций из списка. Если что‑то отсутствует или повреждено, свяжитесь с поддержкой Anycubic до продолжения сборки.

Шаг 2: Закрутите винты основания

Чтобы принтер был устойчив, затяните винты на основании. Используйте отвертку или гаечный ключ.

Проверяйте равномерность затяжки. Слишком свободные винты приведут к вибрациям и дефектам печати. Слишком сильная затяжка может деформировать металлоконструкцию.

Шаг 3: Установка рамы

Ослабьте винты по бокам посадочных мест в основании. Вставьте вертикальную раму, выровняйте профиль оси Z с пазом основания и закрепите винтами. Затяните винты равномерно, чтобы рама стояла перпендикулярно основанию.

Совет: используйте угольник или просто визуальную проверку, чтобы убедиться в вертикальности рамы.

Шаг 4: Установка концевого выключателя оси X

Ослабьте винты на кронштейне оси X — не вынимайте их полностью, достаточно создать люфт.

Установите модуль концевого выключателя на левый кронштейн оси X и закрепите винтами. Не перетягивайте — пластиковые детали можно повредить. После установки убедитесь, что выключатель срабатывает при перемещении каретки в крайнее положение.

Шаг 5: Установка печатающей головки

Разместите головку на рельсе оси X в правильной ориентации.

Прикрутите четырьмя винтами. Убедитесь, что кабели не пережаты и не зажаты между деталями.

Шаг 6: Установка LCD‑тачскрина

Закрепите дисплей на передней части основания при помощи винтов из комплекта. Подключите кабель экрана к соответствующему разъёму на плате и плотно прижмите коннектор. Неплотное соединение может приводить к прерывистой работе экрана.

Шаг 7: Закрепление жгута проводов печатающей головки

Используйте один винт M4 и R‑образный хомут для фиксации жгута в кронштейне, как показано ниже.

Длина от хомута до разъёмов головки должна быть около 26 см (≈10,25 дюйма). Измерьте рулеткой.

Если жгут короче, при движении головки возможны натяжения и преждевременный износ проводов.

Шаг 8: Подключение проводов

Подключите следующие разъёмы к соответствующим позициям на плате:

• X motor
• X-axis limit switch
• Y-axis limit switch
• Y motor
• Z motor
• Z-axis limit switch

Провода промаркированы; сопоставьте надписи и разъёмы. Вставляйте разъёмы ровно, без излишнего усилия.

Совет: фотографируйте подключения на каждом шаге — это облегчит отладку в случае вопросов.

Шаг 9: Проверка перед включением

Проверьте следующие пункты:

• Нет ли люфтов в осях (проверьте y‑ось и каретку X вручную)
• Плавность вращения колес Z и их натяжение
• Натяжение ремней (при необходимости подтяните)
• Крепление всех винтов и разъёмов

Если оси «вздрагивают» или ощущаются заедания, найдите причину прежде чем включать питание.

Шаг 10: Подключение к сети и старт питания

Подключите сетевой кабель к принтеру и розетке. Перед включением проверьте переключатель напряжения внутри блока питания — он должен соответствовать вашей сети (~115 В или ~230 В).

В большинстве случаев заводская настройка — 230 В. После установки правильного напряжения включите принтер и дождитесь появления интерфейса на экране.

Примечание: Если вы не уверены в сети, используйте внешний адаптер/ИБП и проверьте напряжение мультиметром.

Первый запуск: калибровка и тестовая печать

После включения выполните базовые проверки:

1. Выполните «Home» через меню — головка должна корректно вернуться в нулевую позицию.
2. Проверьте работу концевых выключателей — головка должна останавливать движение при срабатывании.
3. Убедитесь в прочности креплений и отсутствии зажимов кабелей.
4. Нагрейте хотенд и стол до стартовых температур для PLA (примерно 190–210 °C для сопла и 50–70 °C для стола) — это типичные начальные значения, уточняйте для конкретного филамента.
5. Загрузите филамент и протестируйте выдачу — при нагреве материал должен плавно выходить из сопла.

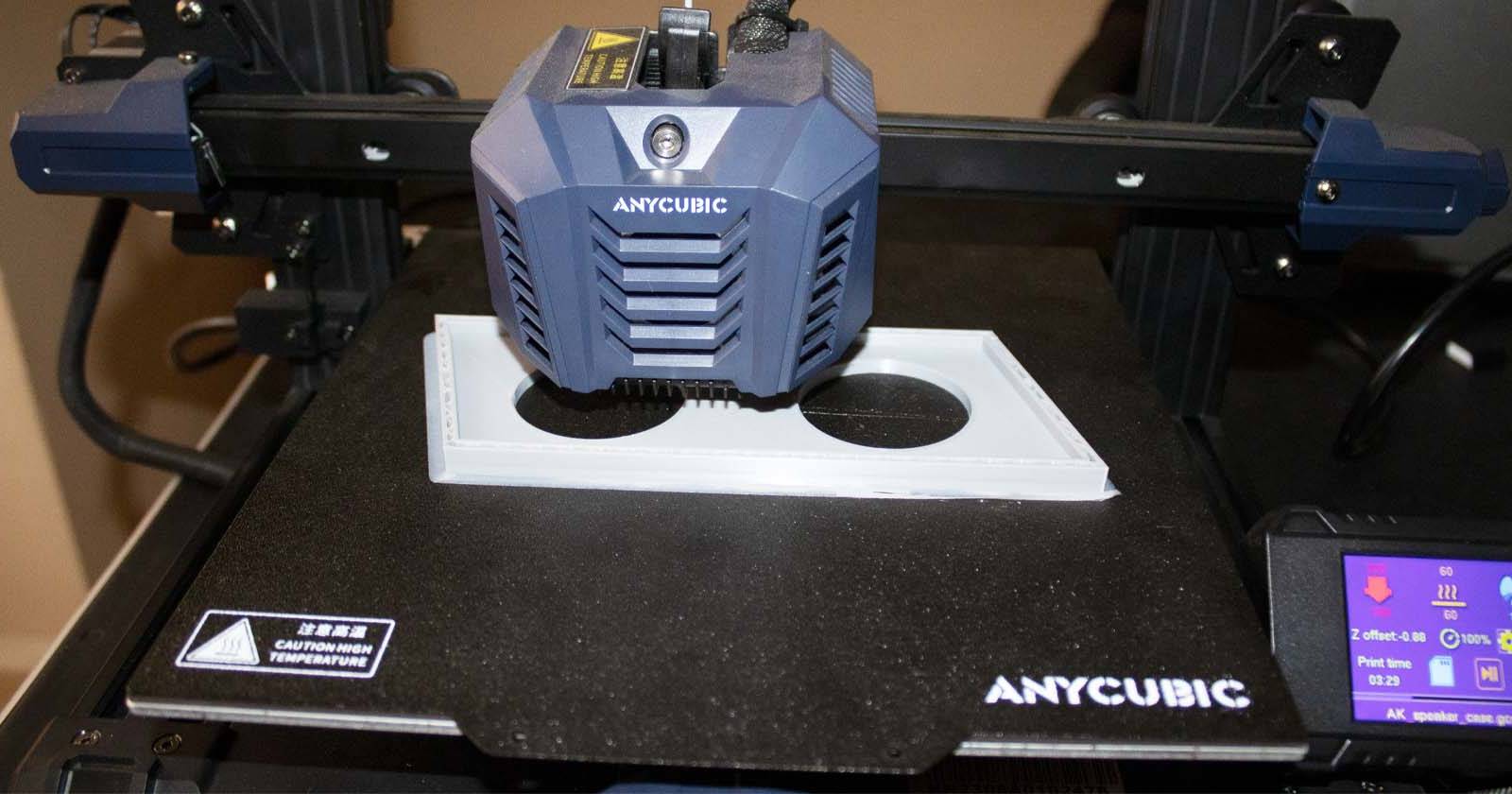

Совет по первой печати: начните с калибровочного куба 20×20 мм или тестового цикла «benchy» после выравнивания стола.

Критерии приёмки — что должно быть в порядке после сборки

• Принтер устойчив на столе, без перекосов
• Оси X/Y/Z двигаются плавно, без заеданий
• Все разъёмы подключены и зафиксированы
• Экран включается и откликается на тач
• Концевые выключатели работают корректно
• Жгут проводов оставляет запас хода ~26 см у печатающей головки
• При тестовой печати первый слой ложится ровно и равномерно

Типичные проблемы и способы их устранения

• Печатающая головка не греется: проверьте предохранители, разъёмы питания и отображение температуры.
• Экструдер кликает, материал не подаётся: проверьте натяжение филамента, целостность тефлоновой трубки и нагрев сопла.
• Плохая адгезия первого слоя: очистите поверхность, используйте клей‑стик или скотч, увеличьте температуру стола.
• Шум и вибрации: проверьте затяжку винтов основания и резиновые ножки.
• Ось не хомирует: проверьте подключение концевого выключателя и его механическое положение.

Если проблема сохраняется, сделайте фото/видео и свяжитесь с поддержкой, приложив информацию о шаге, на котором возникла ошибка.

Рекомендации по настройке слайсера (стартовые параметры)

Начальные параметры для PLA (ориентировочно):

• Температура сопла: 190–210 °C
• Температура стола: 50–70 °C
• Высота слоя: 0.12–0.24 мм
• Скорость печати: 30–60 мм/с (для первой печати лучше медленнее)
• Ретракция: 3–6 мм и скорость 20–60 мм/с (зависит от типа экструдера)

Эти настройки — отправная точка. Настройте по результатам тестовой печати.

План обслуживания и проверки (SOP)

• Перед каждой печатью: визуальный осмотр, проверка натяжения ремней и чистота стола.
• Еженедельно: смазка направляющих, проверка винтов и натяжения ремней.
• Ежемесячно: проверка контактов, осмотр проводки и состояния сопла.
• При каждых 50–100 часах печати: чистка сопла или замена в зависимости от типа филамента.

Мини‑методика тестовой печати (шаги)

1. Подготовьте файл тест‑печати (куб 20 мм, калибровочная плита или Benchy).
2. Нагрейте сопло и стол до рекомендованных температур для используемого филамента.
3. Загрузите филамент и вытесните небольшой поток, убедитесь в стабильной подаче.
4. Начните печать со сниженной скорости для контроля первого слоя.
5. Оцените первый слой: он должен быть ровным, без разрывов и пропусков.
6. Корректируйте Z‑offset и температуру по результатам.

Контроль качества — тест‑кейсы для приёмки

• Первый слой ложится гладко без пропусков.
• Размеры 20‑мм куба находятся в пределах ожидаемой точности (визуальная проверка и измерение штангенциркулем).
• Отсутствие нитей и подтеков после окончания печати.
• Повторяемость: два одинаковых куска печатаются с похожими результатами.

Роли и чек‑листы

Чек‑лист для начинающего:

• Подготовить инструменты
• Проверить комплектность
• Установить раму и головку
• Подключить провода и экран
• Выполнить проверку хода осей
• Подключить питание и проверить экран
• Выполнить первую тест‑печать

Чек‑лист для опытного мастера:

• Проверить вертикальность рамы угольником
• Настроить натяжение ремней под заданную скорость
• Проверить электрические соединения мультиметром
• Выполнить калибровку E‑steps экструдера (если необходимо)

Короткий глоссарий (1 строка)

• Z‑offset — вертикальное смещение сопла относительно стола для правильного первого слоя.
• Ретракция — втягивание филамента назад для уменьшения подтеков.
• Benchy — стандартная тест‑модель для оценки качества печати.

Советы по безопасности

• Не прикасайтесь к нагретому соплу и столу.
• Работайте в проветриваемом помещении при печати материалами, которые выделяют пары.
• Отключайте питание при обслуживании электроники.

Часто встречующиеся апгрейды и альтернативы

• Замена стекла стола на мягкую магнитную систему для удобства съёма изделий.
• Установка фильтра вентиляции (HEPA/угольный) в помещении для печати.
• Использование разных платформ (PEI, BuildTak) для улучшения адгезии.

Когда апгрейды не нужны: если принтер удовлетворяет вашим требованиям по качеству и скорости, первые месяцы можно спокойно работать на стоковой конфигурации.

Итог и дальнейшие шаги

После сборки и успешной тестовой печати уделите время изучению слайсера и калибровке под ваш тип филамента. Проводите периодические проверки механики и электроники, ведите заметки о настройках для каждого материала — это сократит время на отладку в будущем.

Краткое резюме: сборка Anycubic Kobra Neo проста при внимательном выполнении шагов: распаковка, фиксация основания и рамы, установка концевых выключателей и головки, подключение проводки, проверка ходов, установка напряжения и тест‑печать. При проблемах используйте чек‑листы и раздел «Типичные проблемы». Удачных печатей!
