Сделайте Ambilight для вашего телевизора своими руками

Коротко о принципе работы

Ambilight — это подсветка, которая расширяет картинку телевизора на стену за счёт подсветки, синхронизированной с содержимым экрана. В «самодельной» версии сигнал для ленты формирует компьютер: программа считывает цвета из изображения и посылает данные в Arduino, а Arduino управляет адресной LED‑лентой WS2812B. Такое решение работает только при воспроизведении с ПК (VLC, Plex, игры), а не с «чистого» HDMI‑источника.

Нужные компоненты и ориентиры по цене

• Arduino Uno (или совместимый контроллер)
• Внешний блок питания 5 В (см. расчёт ниже)
• WS2812B LED‑лента 5 м (адресная, каждый светодиод управляется отдельно)
• Двусторонний скотч (рекомендуется 3M)
• Processing установленный на ПК (или совместимая с Adalight программа)

Примечания по цене: автор использовал комплект примерно за $50 с лишними LED, на рынке полосы по 5 м можно найти примерно за $30. Готовые устройства (например Govee) стоят до $100, а Philips Hue — заметно дороже и ограничены только воспроизведением через ПК.

Fact box — ключевые числа

• Потребление на светодиод: ≈50 mA (0,25 Вт) при полной яркости
• Для ленты из 360 LED: ≈90 Вт (≈18 A при 5 В)
• Практическая рекомендация: блок питания 5 В / 20 A для 5 м стандартной ленты
• Частота обновления подсветки в примере: ≈15 FPS (это частота обновления LED, не частота видео)

Важно: никогда не питать LED‑ленту от 5V‑пина Arduino. Это уничтожит плату и USB‑порт.

Непрестижные альтернативы (быстрое сравнение)

Govee TV Immersion Backlight

Простой и недорогой вариант (< $100). Устройство использует внешний датчик/камеру, «смотрящую» на экран, и преобразует цвета в эффект на LED. Не требует вмешательства в HDMI и легко настраивается. Поддерживает Wi‑Fi и режимы, реагирующие на музыку.

Philips Hue с Hue Sync

Решение для тех, у кого уже есть Hue‑лампы. Hue Sync синхронизирует цветные лампы с содержимым рабочего стола ПК. Поддерживает только воспроизведение с компьютера. Не даёт «пиксельного» уровня, зато интегрируется в экосистему умного дома.

Когда стоит выбирать готовое устройство: если вы не хотите паять, настраивать карту пикселей и решать вопросы питания.

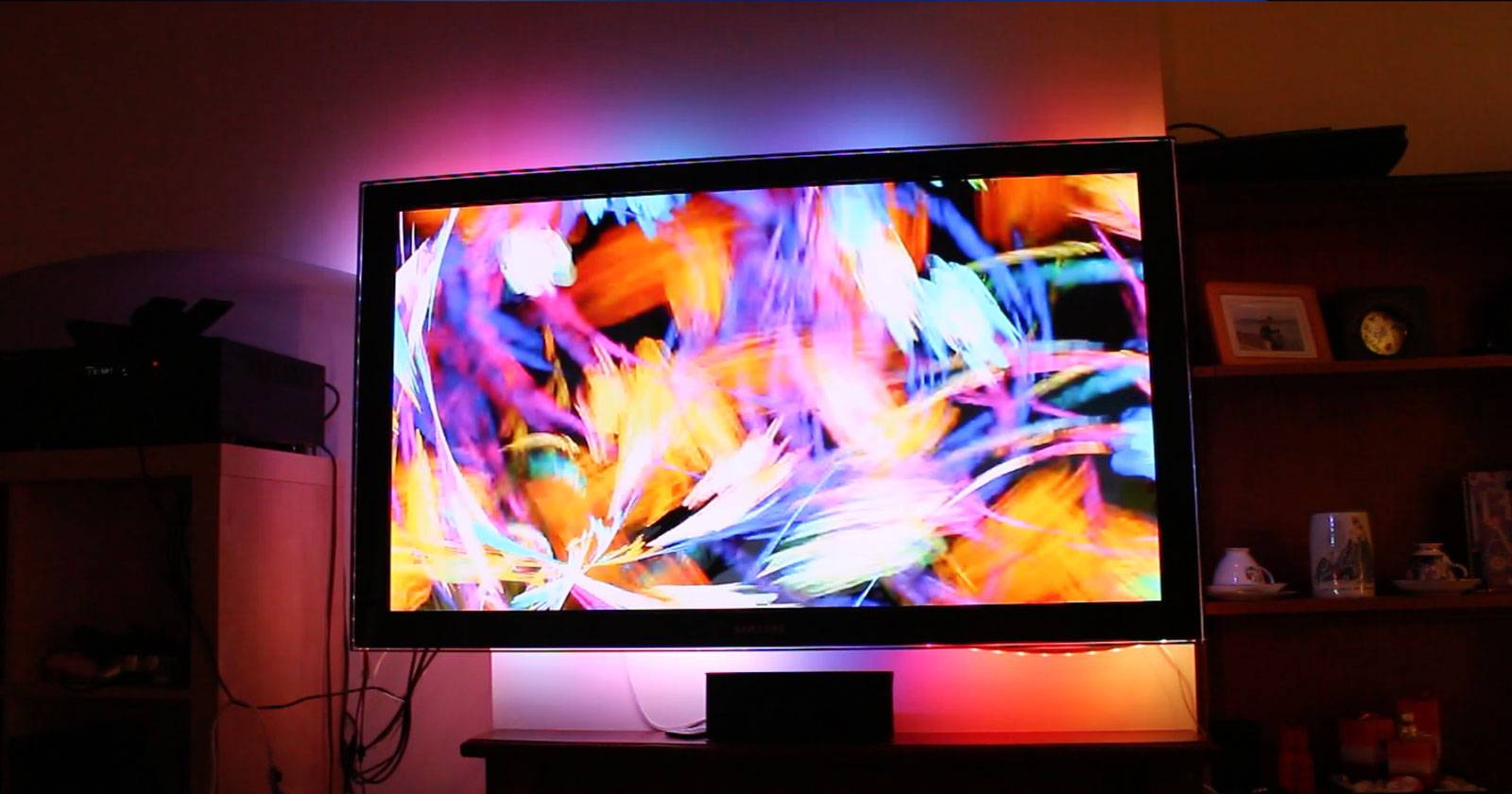

Демо и что ожидать от результата

Видеодемонстрации часто выглядят впечатляюще, особенно на ярком контенте (анимация, клипы, CG‑сцены). Тёмные сцены или фильмы в кинематографическом формате с чёрными полосами сверху/снизу дадут мало цветовой информации, и подсветка будет менее эффектной. Лучшие результаты — при ярких и контрастных кадрах.

Ограничение проекта: система работает только с программой на ПК, которая умеет захватывать экран и отправлять цвета в Arduino. HDMI‑источник напрямую подсветку не контролирует.

Схема питания и расчёт нагрузки

Перед подключением обязательно рассчитайте ток. Формула простая: I_total = N_led × I_per_led (при полной яркости). Для примера:

• N_led = 360
• I_per_led ≈ 0.05 A
• I_total ≈ 18 A

Мощность: P = V × I = 5 В × 18 А = 90 Вт.

Рекомендации по блоку питания:

• Используйте блок питания с запасом по току (например, 20–25 A для 5 м ленты).
• Блок питания должен иметь хорошие клеммы и фильтрацию.
• При прокладывании проводов учитывайте падение напряжения: при длинной проводке может потребоваться «реинжекция» питания в середине полосы.

Безопасность:

• Изолируйте все пайки и соединения.
• Не подключайте ленту к 5V‑пину Arduino.
• Подключайте GND ленты к GND Arduino для согласования сигнала.

Подготовка и тестирование перед креплением

1. Подключите пин D6 Arduino к входу данных (DIN) на ленте.
2. Соедините GND Arduino и GND ленты.
3. Подключите блок питания 5 В к ленте (не к Arduino). Arduino будет питаться по USB от ПК.
4. Проверьте направление ленты: на ленте есть стрелки, указывающие направление передачи сигнала.

Тест до крепления: включите питание, загрузите тестовую программу (см. далее) и убедитесь, что первые пиксели реагируют. Это легче делать, когда лента ещё не приклеена к телевизору.

Загрузка кода Arduino и тест в Processing

Подготовка Arduino:

1. Установите библиотеку FastLED в каталог библиотек Arduino IDE.
2. Откройте пример или скачайте код проекта Adalight/Adafruit.
3. В коде измените параметр количества LED на строке, отвечающей за ваш состав ленты (в исходнике — строка 7 в примере).
4. Укажите правильный чипсет (WS2812B) и порядок цвета (например GRB). В FastLED это влияет на отображение цветов.

Processing (часть Adalight):

1. Скачайте Processing‑скетч Adalight (в проекте Adafruit есть пример).
2. Откройте Colorswirl.pde для теста.
3. Измените число LED на строке 29 и устройство последовательного порта на строке 44 (Serial.list()[0] или Serial.list()[1] в зависимости от подключений).
4. Запустите скетч: лента должна показать вращающуюся палитру цвета.

Альтернативные приложения: Prismatik и другие утилиты совместимы с протоколом Adalight и могут заменить Processing.

Разметка, измерение и резка

1. Отодвиньте TV от стены или снимите его с крепления.
2. Измерьте ширину и высоту панели и решите, где будут располагаться LED.
3. Разрежьте ленту только по местам между медными контактами (там, где обозначена пунктирная линия).
4. Постарайтесь поставить пиксель в каждый угол; если не получается — учтите это при разметке в ПО (можно оставить пустые пиксели).

Если ваш ТВ стоит на подставке и снизу нужно оставить зазор, не начинайте ленту в углу; начните по бокам так, чтобы учитывать исключённые сегменты.

Крепление, пайка и соединение углов

• Используйте качественный припой и маленькие проводники для соединения отдельных сегментов.
• При соединении углов соблюдайте направление стрелок на ленте.
• Каждый сегмент имеет три контакта: 5V, GND, DIN/DOUT. Соединяйте соответствующие контакты.
• Для удобства припаять короткие отрезки проводов к контактам и уже их соединять — проще и надёжнее, чем пытаться паять на месте.

Оставьте конечный сегмент незамкнутым на конце — не подсоединяйте его обратно к началу ленты.

Проверка после установки

После физической установки и подключения всех проводов снова запустите тестовый скетч. Проверьте, что:

• Нет пропуска пикселей;
• Порядок пикселей соответствует вашей схеме укладки;
• Нету мерцания, или оно минимально;
• LED не нагреваются чрезмерно.

Если что‑то не работает: отключите питание и перепроверьте пайку и соединения.

Конфигурация Adalight и сопоставление пикселей

Adalight требует точного описания расположения каждого светодиода вокруг экрана. В Processing‑скетче найдите переменную с определением количества пикселей по сторонам (в примере строка 87): это массив типа {лево, верх, право, низ} или аналогичный формат в вашем скетче. Автор использовал {0,35,22} (35 пикселей по верхней и нижней сторонам, 22 по бокам).

Далее идёт длинный список по каждому LED, где для каждого задаются:

• Номер монитора (обычно 0)
• Координата X (0 — слева, если смотреть на экран)
• Координата Y (0 — сверху)

Если при компиляции возникают ошибки — проверьте запятые и скобки, часто причина в синтаксической опечатке.

Советы по упрощению работы:

• Документируйте физическую нумерацию светодиодов на бумаге при фиксации ленты.
• Делайте небольшие тестовые участки и проверяйте соответствие в ПО перед полной разметкой.
• Можно использовать автоматизированные утилиты, которые сканируют изображение и пытаются подобрать карту пикселей, но точность ниже ручной разметки.

Итоговый запуск и параметры настройки

Запустите ваш медиаплеер (VLC, Plex) или игру. Processing покажет отладочную информацию о частоте обновления (в примере около 15 FPS). Дополнительные переменные в скетче позволяют менять минимальную яркость и задержку затухания между кадрами.

Поздравляем — у вас появилась динамическая подсветка телевизора за небольшие деньги.

Когда это решение даёт слабый результат

• Тёмный фильм или сцена с минимальным количеством цветов — подсветка будет малоактивна.
• Фильмы с чёрными полосами сверху/снизу (киноплёнка) — в этих областях нет цветовой информации.
• Если источник — консоль или ТВ‑приставка через HDMI, то без дополнительного захвата изображения подсветка не синхронизируется.

Для таких случаев рассмотрите внешние решения с камерой (Govee) или готовые аппаратные продукты, которые анализируют HDMI‑сигнал.

Альтернативные подходы

• Raspberry Pi с Hyperion — популярная альтернатива на базе Raspberry Pi. Hyperion умеет захватывать HDMI через HDMI‑инструменты (при наличии аппаратного захвата) и управлять LED.
• Экстернальный HDMI‑анализатор — для тех, кто хочет работать с ТВ и приставками без ПК.
• Готовые наборы (Govee, Philips Ambilight/TV с заводской подсветкой) — проще в установке, но дороже.

Выбор зависит от навыков: если вы не хотите паять и настраивать маппинг — берите готовые устройства.

Мини‑методология проекта (SOP — кратко)

1. Составьте план: модель ТВ, сколько пикселей по сторонам, способ питания.
2. Купите ленту, Arduino, блок питания и провода.
3. Проверка на столе: подключите и прогоните тестовый скетч.
4. Разметка ленты и снятие мерок с телевизора.
5. Срезка и припой контактных проводов.
6. Крепление ленты и прокладка питания.
7. Финальная софт‑настройка: сопоставление пикселей, калибровка порядка цветов.
8. Тест и приёмка по чек‑листу.

Ориентировочное время проекта: 3–6 часов в зависимости от подготовки и количества пайки.

Критерии приёмки

• Все LED реагируют на тестовые цвета.
• Отсутствуют пропуски, мёртвые пиксели и заметные мерцания.
• Падение напряжения по ленте не вызывает затемнения на концах.
• Система работает стабильно в течение 30+ минут без перегрева.
• Сопоставление пикселей соответствует физической разметке.

Чек‑лист по ролям

Для монтажника:

• Подготовить инструменты для пайки и тест‑оборудование.
• Убедиться в изоляции всех мест соединений.

Для разработчика/настройщика:

• Настроить Processing/Adalight, проверить Serial порт.
• Протестировать шаблоны и скорректировать порядок цвета.

Для пользователя/QA:

• Прогнать содержимое разного типа: яркая анимация, тёмное кино, игры.
• Протестировать устойчивость при длительном воспроизведении.

Типичные проблемы и способы устранения

Проблема: часть ленты не загорается.
Решение: проверьте питание, GND, направление стрелок, пайку.

Проблема: цвета искажены.
Решение: проверьте порядок цвета в FastLED (GRB, RGB и т. п.) и поправьте строку настройки.

Проблема: мерцание или падение яркости по краям.
Решение: реинжектируйте питание ближе к середине, используйте более мощный БП.

Проблема: Arduino «виснет» или USB отключается.
Решение: убедитесь, что лента не запитана с 5V‑пина Arduino и что все GND соединены корректно.

Короткий глоссарий

• Adalight — протокол/проект, который посылает цветовые данные с ПК на контроллер для управления LED.
• WS2812B — адресная RGB LED‑лента, у каждого светодиода есть встроенный контроллер.
• FastLED — библиотека Arduino для управления адресными светодиодами.

Примечания по безопасности и GDPR

• Личные данные не участвуют в этом проекте.
• Позаботьтесь о надёжной изоляции питания и отсутствии оголённых проводов.

Заключение

DIY Ambilight даёт большой визуальный эффект за небольшие деньги, но требует работы с пайкой, питанием и софт‑настройкой. Это отличный проект для того, кто хочет понять, как устроены адресные светодиоды и как программно синхронизировать свет с изображением. Если вам нужно «просто красиво и быстро» — рассмотрите готовые решения от Govee или Philips Hue.

Важно: если вам не хочется заниматься пайкой и конфигурацией — потратьте немного больше и купите готовый комплект.
