IPFire にスマートカード（PC/SC・CCID・OpenSC）を統合する方法

重要: 本ガイドは IPFire の開発（LFS）シェル上での作業を前提としています。実稼働システムに適用する前にテスト環境で検証してください。

概要と目的

この連載記事の続編です。ここではハードウェアトークン（スマートカード）とそのリーダー（CCID 準拠）を IPFire に統合するため、以下のオープンソースツールを IPFire 2.19 向けにコンパイルし、pakfire 形式のアドオンとして配布・インストールする手順を示します。

• pcsc-lite（PC/SC Smart Card Daemon）
• CCID（スマートカードリーダー向けドライバ）
• OpenSC（スマートカード管理／PKCS#11 サポート）

用語定義（一行ずつ簡潔に）

• PC/SC: スマートカードアクセス用の標準 API。
• CCID: USB スマートカードリーダー向けプロトコル/ドライバ群。
• OpenSC: PKCS#11 や PKCS#15 を実装するオープンソースツールセット。

ユースケース例

• 安全な Web ログイン
• ワークステーションログオン
• ファイル暗号化
• VPN（OpenVPN、L2TP）でのクライアント認証
• メール暗号化

サポートされるカードベンダー（一部）

• ASEPCOS
• FTCOSPK01C
• OpenPGP Card
• Cyberflex
• CardOs
• STARCOS

重要: ベンダーごとのサポート状況やカードのフォーマット（PKCS#15 互換など）は実機で確認してください。

目次

• 環境準備
• 開発シェル（test shell）での前提操作
• pcsc-lite のビルドとインストール
• CCID ドライバのビルドと udev ルール
• OpenSC のビルドとインストール
• IPFire 用アドオン（pakfire）としてのパッケージ化
• 実機への配布とインストール
• トラブルシューティングとチェックリスト
• 受け入れ基準
• まとめ

環境準備

開発環境の詳細は前回の記事にありますが、要点は次の通りです。

• IPFire のソースツリーと LFS ビルド環境を用意する
• 作業は root または同等の権限で行う
• 必要なビルドツール（gcc, make, pkg-config 等）を導入しておく

IPFire のテストシェルに入る

IPFire の LFS（build）環境に入り、そこでパッケージの依存関係検証やビルドを行います。ルートディレクトリで次を実行します。

./make shell

ソースパッケージは /usr/src/cache に配置されています。チュートリアルで必要なパッケージはあらかじめ cache に置かれています。

pcsc-lite のソースパッケージが確認できます。

pcsc-lite のビルド

1. 事前に必要な開発ライブラリをインストールします。少なくとも libudev-dev が必要です（IPFire の LFS 環境では apt-get を利用した例を記載）。

apt-get install libudev-dev

2. ソースを展開して configure を実行します。

tar -xf pcsc-lite-1.8.18.tar.bz2
cd pcsc-lite-1.8.18
./configure

configure がエラーなく通る例。

3. make と make install を実行して pcscd をインストールします。

make
make install

インストール成功時に表示される重要なファイルパス（ヘッダやライブラリのインストール先）を控えておきます。これらは CCID の configure 時に参照します。

pcscd が稼働していることを確認します（テストシェル内）。

CCID ドライバのビルド

CCID は USB スマートカードリーダーの汎用ドライバ群です。pcsc-lite を先にインストールしておく必要があります。

1. cache に配置された ccid パッケージを展開します（例: ccid-1.4.24）。

2. ./configure を実行すると pcsc-lite を検出できずにエラーとなることがあります。

この場合、pcsc-lite を /usr/local にインストールしたようなケースだとインクルードパスや pkg-config のパスが異なるため、明示的に指定します。

./configure PCSC_CFLAGS=-I/usr/local/include/PCSC

さらに、libpcsclite.pc（pkg-config 用の .pc）が見つからない問題が出る場合は、PKG_CONFIG_PATH をエクスポートします。

export PKG_CONFIG_PATH=/usr/local/lib/pkgconfig/
./configure PCSC_CFLAGS=-I/usr/local/include/PCSC

再実行で PCSC 関連ヘッダ・ライブラリが検出されれば configure は成功します。

3. make && make install で CCID ドライバをインストールします。

make
make install

4. スマートカードリーダーの udev ルールを配置します。多くの CCID パッケージは udev ルールファイル（例: 92_pcscd_ccid.rules）を同梱しています。これを /etc/udev/rules にコピーしてください。

cp 92_pcscd_ccid.rules /etc/udev/rules/

コピー後、udev を再読み込みまたはシステム再起動して正しく権限・デバイスノードが作成されることを確認します。

OpenSC のビルド（スマートカード管理）

OpenSC は PKCS#11 およびカードファイル構造（PKCS#15）を扱うツール群です。OpenVPN や OpenSSL と連携する際に PKCS#11 を使う場合に重要です。

1. ソースを展開し、configure を実行して依存関係を確認します。

cd opensc-0.16.0
./configure

configure の出力例。

2. make && make install を実行します。

make
make install

インストール完了の例。

IPFire アドオン（pakfire）用のパッケージ化

ここからは、ビルド済みの成果物を IPFire の pakfire アドオンとしてパッケージ化し、他の IPFire システムに配布／インストールできる形式にします。

基本手順のポイント:

• 各パッケージごとに lfs スクリプト（LFS ビルドスクリプト）を作成する
• make.sh（ビルド管理スクリプト）に新しいアドオンを追加する
• ビルド後に生成される rootfiles を config/rootfiles/packages に配置する
• rootfiles 中の余分な記号（例: +）を削除する
• src/paks// に install.sh, uninstall.sh, update.sh を配置する

LFS スクリプトをダウンロードして ipfire-2.x の lfs ディレクトリに配置します。

各パッケージの lfs スクリプト例（画面はそれぞれのファイル内容）:

make.sh に新しいアドオンのビルドルールを追加します（差分表示の例）。

ビルドコマンド（各パッケージに対して）:

ipfiremake pcsc-lite
ipfiremake ccid
ipfiremake opensc

あるいは LFS スクリプトをまとめて走らせる場合:

./make.sh build

ビルドは 2 回実行する必要があるケースがあります（最初の実行で rootfiles が生成され、次にそれらを config に組み込んで再ビルドする）。

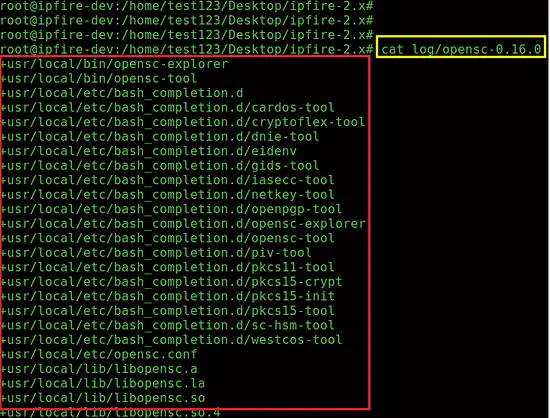

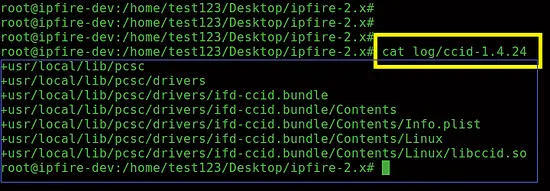

初回ビルドでは rootfiles が log ディレクトリに作成されるが、config にまだ配置されていないためビルド段階で “rootfiles not found” のメッセージが出ることがあります。

これらを config/rootfiles/packages にコピーし、ファイル名を lfs スクリプト名に合わせて変更します。

cp log/pcsc-lite-1.8.18 config/rootfiles/packages/pcsc-lite
cp log/ccid-1.4.24 config/rootfiles/packages/ccid
cp log/opensc-0.16.0 config/rootfiles/packages/opensc

rootfiles 内に “+” 記号が入っている場合、pakfire の仕様上それを取り除く必要があります。sed で一括置換します。

sed -i 's/+//g' config/rootfiles/packages/pcsc-lite
sed -i 's/+//g' config/rootfiles/packages/ccid
sed -i 's/+//g' config/rootfiles/packages/opensc

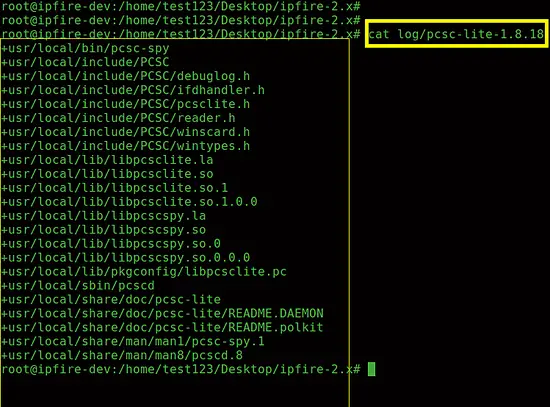

例: pcsc-lite の rootfile（+ が含まれている状態）

sed 実行例の画面（+ を削除している様子）

実行後、+ が除去されていることを確認します。

pakfire 用のディレクトリ構成を整えます。src/paks/ を作成し、src/paks/default からインストール・アンインストール・アップデート用のスクリプトをコピーします。

再度ビルドを実行します。

./make.sh build

最終的に packages ディレクトリに .ipfire パッケージが生成されます。

コンパイル済みパッケージの実稼働システムへの配布とインストール

生成された .ipfire パッケージを稼働中の IPFire システムへコピーします。ここでは /opt/pakfire/tmp に配置する例を示します。

コピーされたことを確認します。

パッケージを展開します（中身は install.sh 等が含まれます）。

tar -xvf pcsc-lite-1.8.18-2.ipfire
tar -xvf ccid-1.4.24-2.ipfire
tar -xvf opensc-0.16.0-2.ipfire

各パッケージの install.sh を実行してインストールします。

./install.sh

pcsc-lite のインストール成功例。

CCID ドライバのインストール例。

OpenSC のインストール完了画面。

トラブルシューティング（よくある問題と対処）

1. configure が pcsc-lite を検出しない

   • 対処: PCSC_CFLAGS を明示的に指定し、PKG_CONFIG_PATH に /usr/local/lib/pkgconfig（またはインストール場所）を追加する。
   • 追加確認: libpcsclite.pc が存在するか、pkg-config –modversion libpcsclite で確認。

2. rootfiles に + が含まれる

   • 対処: sed で + を削除してから再ビルド。

3. udev ルールが反映されない

   • 対処: /etc/udev/rules/ 配置後に udevadm control –reload && udevadm trigger を実行する。デバイスが正しい権限で作成されているか確認。

4. pcscd が起動しない／リーダーを認識しない

   • 対処: pcscd をデバッグモードで起動してログを確認（-f -d オプションなど）。USB デバイスが /dev/bus/usb に表示されるか lsusb で確認。

5. PKCS#11 が期待どおり動作しない（OpenSC 経由）

   • 対処: pkcs11-tool や opensc-tool でカード情報が取得できるか検証。権限（カードへのアクセス）や PIN 周りを確認。

チェックリスト（導入前・導入後）

デベロッパー向け（ビルド準備）

• IPFire の LFS シェルに入れることを確認
• 必要なビルドツール（gcc, make, pkg-config）を確認
• pcsc-lite, ccid, opensc のソースを /usr/src/cache に配置
• make.sh と lfs スクリプトを更新済み

パッケージ作成者向け

• rootfiles を config/rootfiles/packages に配置
• rootfiles の余分な文字を削除
• src/paks/ に install.sh, uninstall.sh, update.sh を用意
• packages/.ipfire が生成されることを確認

システム管理者向け（実稼働適用前）

• テスト環境でカードリーダーの動作確認を完了
• udev ルールと権限を確認
• pcscd と pkcs11 モジュールのログ確認
• ロールバック手順を用意（パッケージの uninstall.sh）

受け入れ基準

• pcscd が起動し、USB リーダーを検出する
• pkcs11-tool でカードの情報が取得できる
• パッケージは packages ディレクトリに .ipfire として生成される
• install.sh を使って稼働環境に導入できる
• uninstall.sh で問題なく削除できる

ミニ SOP（開発→パッケージ→配布の簡易手順）

1. LFS シェルで各ソースをビルドしてインストール（pcsc-lite → ccid → opensc）
2. 各 rootfile を log から config/rootfiles/packages にコピーし修正
3. src/paks/ に install/uninstall/update スクリプトを準備
4. ./make.sh build を実行して .ipfire を生成
5. /opt/pakfire/tmp にコピーして稼働機で展開、./install.sh を実行

スキャンしやすいトラブル診断フローチャート（Mermaid）

flowchart TD
  A[configure に失敗] --> B{エラーメッセージ}
  B -->|libpcsclite not found| C[PKG_CONFIG_PATH を確認]
  B -->|header not found| D[PCSC_CFLAGS を指定]
  C --> E[export PKG_CONFIG_PATH=/usr/local/lib/pkgconfig]
  D --> F[./configure PCSC_CFLAGS=-I/usr/local/include/PCSC]
  E --> G[再実行 ./configure]
  F --> G
  G --> H{成功?}
  H -->|はい| I[make && make install]
  H -->|いいえ| J[ログを確認して依存を追加]

テストケース（受け入れ試験）

• ケース 1: pcscd を起動し、lsusb でリーダーが見える → pkcs11-tool でカードを読み取る
• ケース 2: udev ルールを適用後、カード抜き差しで /dev/ に適切なノードが作成される
• ケース 3: pakfire パッケージを使ってインストール／アンインストールを行い、状態が復元される

注意事項とベストプラクティス

• 実稼働 IPFire に直接適用する前に、同一バージョンのテスト環境で十分に検証すること。
• スマートカードの PIN や鍵管理は厳格に運用し、キーのバックアップ・失効手順を整備すること。
• 標準の udev ルールで不足するベンダー固有のデバイスは、ベンダー提供の情報を参照して追加ルールを作成する。

まとめ

本稿では IPFire 2.19 の開発環境で pcsc-lite、CCID、OpenSC をビルドし、pakfire 形式で配布する一連の手順を詳述しました。重要なのは依存関係（特に pcsc のヘッダ／pkg-config 情報）を正しく参照させること、rootfiles の整備、udev ルールの配置と動作確認です。導入後は pkcs11 ツール群で動作検証し、カードの種類やベンダーごとの差分に注意してください。

重要: この手順は IPFire のビルドフローと内部構造に依存しています。IPFire の将来のバージョンや各ツールの新しいリリースでは手順が変わる可能性があります。
