Come testare un condensatore con un multimetro

Sapere come testare un condensatore con un multimetro è una competenza essenziale per chi lavora con l’elettronica. Che tu stia risolvendo problemi su una scheda o semplicemente controllando componenti fuori circuito, un multimetro è uno strumento semplice e utile.

Se il tuo multimetro misura la capacità, è il metodo più diretto. Se non la misura, puoi comunque valutare il condensatore osservando la sua resistenza durante la fase di carica. Di seguito trovi spiegazioni, procedure passo a passo, criteri di accettazione, alternative professionali e una checklist operativa.

Cos’è la costante di tempo RC

La costante di tempo RC descrive quanto tempo impiega un condensatore a caricarsi fino al 63% della tensione di ingresso attraverso una resistenza nota. La formula è semplice: la costante di tempo tau è uguale alla capacità moltiplicata per la resistenza.

In pratica: se misuri il tempo necessario affinché la tensione sul condensatore raggiunga il 63% della tensione applicata e conosci la resistenza nel circuito, puoi calcolare la capacità dividendo il tempo per la resistenza. I multimetri che misurano la capacità eseguono automaticamente questi passaggi.

Sicurezza prima di tutto

• Importante: i condensatori possono trattenere carica anche dopo lo spegnimento. Scaricali sempre in sicurezza prima di maneggiarli.
• Usa un resistore di potenza adeguato (ad esempio 10 kΩ 2 W per condensatori di piccolo valore) per scaricare lentamente il componente. Collegalo tra i terminali e verifica con il multimetro che la tensione sia scesa a 0 V.
• Se lavori su schede elettroniche complesse, tieni traccia dei componenti sensibili all’elettricità statica. Usa un bracciale antistatico se necessario.

Scarica sicura di un condensatore - procedura rapida

1. Spegni l’alimentazione e scollega la fonte.
2. Indossa protezione per gli occhi e guanti isolanti se lavori con alte tensioni.
3. Collega un resistore di scarica tra i terminali del condensatore e attendi che la tensione scenda sotto 1 V.
4. Controlla con il multimetro in modalità volt che la tensione sia effettivamente nulla.
5. Rimuovi il condensatore dalla scheda solo dopo la scarica completa.

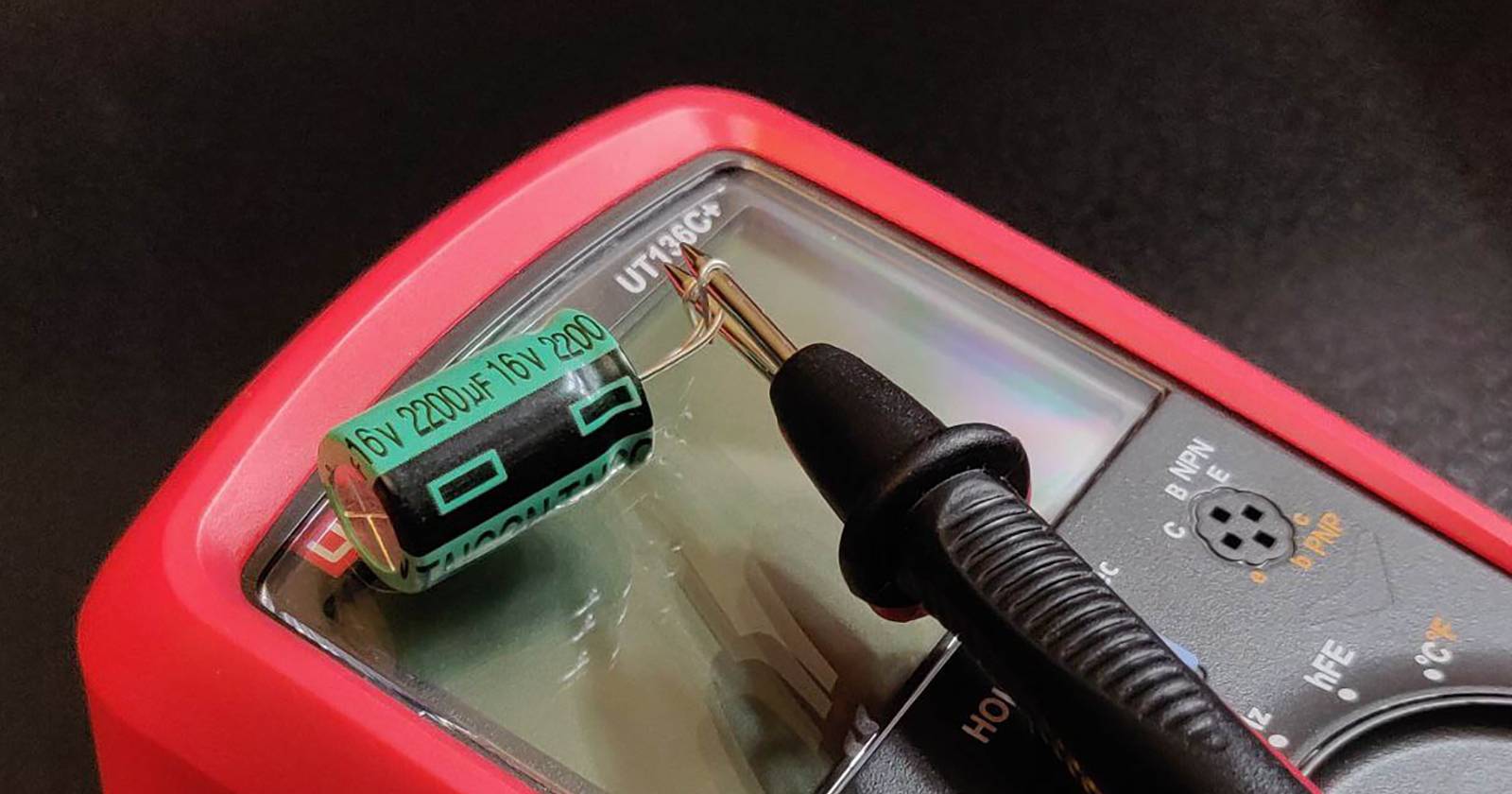

Misurare la capacità con un multimetro

Se il tuo multimetro supporta la funzione di misura della capacità, è il metodo più affidabile per una verifica rapida.

Passaggi consigliati:

1. Assicurati che il condensatore sia scaricato e, preferibilmente, rimosso dal circuito.
2. Inserisci la sonda nera nella presa COM del multimetro.
3. Inserisci la sonda rossa nella presa contrassegnata VΩmA / μA o nella presa per misure di capacità se presente.
4. Accendi il multimetro.
5. Seleziona la posizione di misura della capacità sul selettore. Il simbolo comune è -|(-.
6. Collega la sonda nera al terminale negativo del condensatore.
7. Collega la sonda rossa al terminale positivo del condensatore. Per condensatori polarizzati la versione con piedino più lungo è il positivo.
8. Attendi la stabilizzazione della lettura. Per condensatori di grande valore la carica effettuata dallo strumento può richiedere alcuni secondi.
9. Leggi il valore in farad, microfarad (µF) o nanofarad (nF) a seconda dell’unità visualizzata.

Interpretazione:

• Se il valore misurato è vicino a quello stampato sul componente (entro una tolleranza ragionevole del 10–20% per condensatori economici), il componente è probabilmente buono.
• Se il valore è molto più basso o prossimo a zero, il condensatore è probabilmente aperto o ha perso capacità.
• Se la lettura oscilla o è instabile, può esserci perdita interna o misure in-circuit.

Nota: alcuni multimetri non sono calibrati per misure accurate su condensatori molto piccoli (<10 nF) o molto grandi (>1000 µF). Per valori estremi considera attrezzature dedicate.

Misurare la resistenza per verificare la carica (metodo senza funzione capacità)

Se il multimetro non ha la funzione di capacità, puoi comunque valutare il condensatore osservando il comportamento della resistenza mentre il componente si carica internamente.

Passaggi consigliati:

1. Scarica il condensatore e, se possibile, rimuovilo dal circuito.
2. Inserisci la sonda nera nella presa COM.
3. Inserisci la sonda rossa nella presa VΩmA / μA.
4. Accendi il multimetro e ruota il selettore sulla posizione di misura della resistenza, indicata con il simbolo Ω.
5. Collega la sonda rossa al terminale positivo del condensatore.
6. Collega la sonda nera al terminale negativo del condensatore.
7. Osserva la lettura della resistenza sul display per alcuni secondi.

Interpretazione:

• Se la resistenza inizialmente è bassa e poi aumenta progressivamente verso valori molto alti o infinito, il condensatore si sta caricando e probabilmente è funzionante.
• Se la resistenza è costantemente molto bassa, il condensatore può essere corto-circuitato.
• Se la resistenza è infinita fin dall’inizio, il condensatore potrebbe essere aperto.

Importante: questo metodo dimostra il comportamento di carica ma non misura parametri come la perdita (leakage) o la resistenza serie equivalente (ESR).

Quando il test con multimetro non è sufficiente

• Condensatori con alta ESR possono apparire con la capacità corretta ma causare malfunzionamenti in circuiti di alimentazione. L’ESR richiede un meter dedicato.
• Misure in circuito possono essere fuorvianti perché altri componenti influenzano la lettura. Smonta il condensatore per un test accurato.
• Elettrolitici danneggiati possono avere capacità apparente ma perdita di carica rapida. Misura la corrente di perdita o usa un analizzatore per avere certezza.

Metodi alternativi professionali

• LCR meter: misura capacità, induttanza e resistenza in modo preciso e a frequenze diverse.
• ESR meter: misura la resistenza serie equivalente senza rimuovere sempre il condensatore dal circuito.
• Oscilloscopio con sorgente di impulsi: consente di osservare la curva di carica e calcolare la costante di tempo RC direttamente.

Criteri di accettazione e casi di test

• Buono: capacità misurata entro la tolleranza indicata dal produttore o entro una tolleranza pratica del 10–20% per componenti non critici.
• Sostituire: capacità inferiore al 50% del valore nominale, resistenza molto bassa (corto), o perdita evidente durante test di leakage.
• Ulteriore verifica: valore corretto ma ESR elevata — sostituire per applicazioni di alimentazione.

Test case di esempio:

• Test A (elettrolitico 100 µF 25 V): valore letto 95–110 µF → PASS.
• Test B (condensatore 10 nF): multimetro non legge valori così bassi → usare LCR meter → se LCR mostra 10 nF → PASS.
• Test C (alimentatore che oscilla): capacità sostituita dopo ESR alto rilevato con ESR meter → problema risolto.

Playbook rapido per la diagnostica

1. Isola il problema e identifica il condensatore sospetto.
2. Spegni e scarica in sicurezza il circuito.
3. Rimuovi il condensatore quando possibile.
4. Misura la capacità con multimetro o LCR meter.
5. Se non disponibile, misura la resistenza e osserva il comportamento nel tempo.
6. Valuta ESR e leakage se il problema persiste.
7. Sostituisci con un componente delle stesse specifiche (tensione nominale uguale o superiore, stessa polarità e tipo).
8. Rimonta e testa il circuito sotto supervisione.

Checklist ruolo-based

Per l’hobbista:

• Scarica sempre il condensatore.
• Usa il multimetro per una verifica rapida.
• Sostituisci il componente se il valore è molto sbagliato.

Per il tecnico:

• Usa LCR/ESR meter per misure precise.
• Controlla leakage e comportamento dinamico in circuito.
• Tieni uno stock di condensatori con tensione nominale adeguata.

Glossario in 1 riga

• Capacità: capacità di immagazzinare carica elettrica, misurata in farad.
• ESR: resistenza serie equivalente, indica perdite interne del condensatore.
• Leakage: corrente che scorre attraverso il condensatore a riposo.
• RC: circuito resistivo-capacitivo, caratterizzato dalla costante di tempo tau.

Rischi, mitigazioni e note finali

• Rischio: scarica improvvisa di condensatori ad alta tensione. Mitigazione: usare resistore di scarica e protezione per gli occhi.
• Rischio: misure in circuito fuorvianti. Mitigazione: rimuovere il componente o isolare la parte di circuito.

Nota: non inventare valori numerici per componenti senza riferimento. Se hai dubbi, sostituisci il condensatore con uno nuovo e di pari specifica per risolvere il guasto rapidamente.

Sommario

Testare un condensatore con un multimetro è possibile in due modi principali: misurando direttamente la capacità, se il multimetro lo permette, oppure osservando la resistenza durante la carica per verificare se il componente risponde correttamente. Per analisi più approfondite usa LCR o ESR meter. Ricorda sempre la procedura di scarica sicura e interpreta i risultati alla luce del tipo di condensatore e dell’applicazione.

Punti chiave: scarica sempre il condensatore, rimuovilo per misure accurate, considera ESR e leakage per circuiti di alimentazione, e usa strumenti professionali se servono misure precise.
